LD-141型多功能電動脫模器

LD-141型多功能電動脫模器
型號:LD-141型
品牌:隆輝儀器
原產地:中國
類別:工業設備 / 其他工業設備
標籤︰多功能電動脫模器 , LD-141電動脫模器 , 電動脫模器
單價: ¥2500 / 台
最少訂量:1 台

產品描述

本機主要配合“多功能電動擊實儀”“馬斯爾電動擊實儀”以及輕重手動擊實儀和各種試模筒內試件脫模用,可用於直徑為50mm,100mm,101.6mm,150mm,152mm高度為230mm以內的各種試模內試件脫模。

一、主要技術參數:
1、 脫模器絲杠上升速度:70mm/min
2、 脫模器絲杠下降速度:70mm/min
3、脫模器絲杠最大移動距離:240mm
4、脫模器絲杠最大上升極限距離:(L)270mm
5、脫模器絲杠最大下降距離:(L)30mm
6、脫模器絲杠最大脫模力:150KN

二、主要用途與適用範圍:
本機主要配合“多功能電動擊實儀”“馬斯爾電動擊實儀”以及輕重手動擊實儀和各種試模筒內試件脫模用,它適用於:
1、制抗壓試模:φ150×230mm
φ100×180mmφ50×130mm
2、輕重型土工擊實試模:φ152×170mm
φ100×127mm
3、馬斯爾擊實試模:φ101.6×87mm
主要規格及技術參數:
1、最大載荷:250--300KN
2、測力表量程:0--40MPa
3、上升速度:無級調速(0--100mm)
4、油液最大工作壓力:40MPa
5、活塞直徑:φ100mm
6、活塞最大行程:260mm
7、電機規格:750W AC380V 1400轉/分鐘
8、淨重:約210公斤

三、操作要點:

1.接好電源,測試電機的正反轉,低速為上升, 高速為下降。使用電動脫模時,將膠木球手柄拉出。使用手動脫模時,將膠木球手柄推入。

2.根據脫模試筒的大小,將相應尺寸的脫模板(圓形及長方形兩板)固定在脫模器頂板上,φ150mm、φ152mm兩種試模筒脫模時,儀器頂板即為脫模板。

3.將試模筒連同試模蓋套在絲杆頂端,壓下“上升”按鈕,此時絲杆慢速上升,當試筒上沿接近儀器頂板時,此時應注意試模筒中心是否對正脫模器頂板的圓孔,如有偏差應停機找正,以保証順利脫模、試件不被擠坏,同時還要將裝在兩側立柱的支架調到能支撐到試筒的位置,以保証試件脫模后空模筒不至於自由掉落而受損傷。隨着脫模絲杆的繼續上升, 試件即可順利脫出。

4.脫模完成后壓下“下降”按鈕,電機反轉,絲杆即快速下降。

5.由於脫模絲杆上升、下降沒有自動限位裝置,因此在操作時必須嚴密注意絲杆上升及下降的極限位置尺寸,絲杆只能在允許範圍內下降,不可違反,否則儀器將受到損坏。如果脫模絲杆頂平面至儀器頂板底平面的淨空高度過大或過小時,應調整頂板位置使之符合要求(調整時要求頂板底面與絲杆保持垂直)。

6.電氣安全接地。

四、操作規程:

1、 通電后,檢查各部位螺絲有無鬆動,如有鬆動儘快緊固,電動脫模器接通電源后觀察面板上的電源指示燈是否亮,以檢查電源是否接通,按動昇降按鈕檢查是否正常,如正常,根據試件需要配備不同規格試模托板及上壓板,調節緊固好工作臺上立柱螺母及托板上螺絲。

2、 先將試模筒相應的壓板及托板找齊配備好,把托板裝在上升螺杆上,放上相應試模,把壓板裝在立柱上的面板上用擰緊螺絲,(注意與試模配套的圈槽向下與試模口配好),再擰緊立柱上兩微調節螺母,按動“升”按鈕,使昇降杆上升,直到試筒內試件脫出,再按“停”按鈕,停機,取出試件和試模筒,按“降”按鈕,降到最低時,自動停機。如再做,換上另一試模,

3、試驗完畢后,切斷電源,打掃衛生。

五、保養與維護:

        1、電動脫模器在使用時,先將電源插頭插座,接通電源,使用完畢,請將電源插頭拔下使整機斷電。

        2、動力櫃內裝有三相雙速電機、兩個交流接觸器、兩個行程控制開關,當出現接通電源,而電源指示燈不亮時可檢查一下電源插頭是否接觸好。

        3、在使用中如出現電機帶不動(即電機轉動,而推動座不上升),可打開動力櫃后蓋適當調整電機位置,使三角皮帶張緊,即可正常運轉。

        4、使用完畢,請將立柱上,下托盤,推動座等擦乾淨,套上防塵罩,如較長時間不用,可在表面塗防鏽油,以防零件鏽蝕。

        5、為了安全起見,請用戶接地使用。

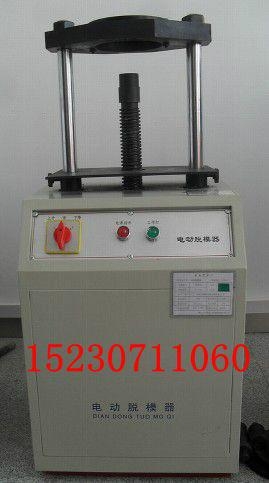

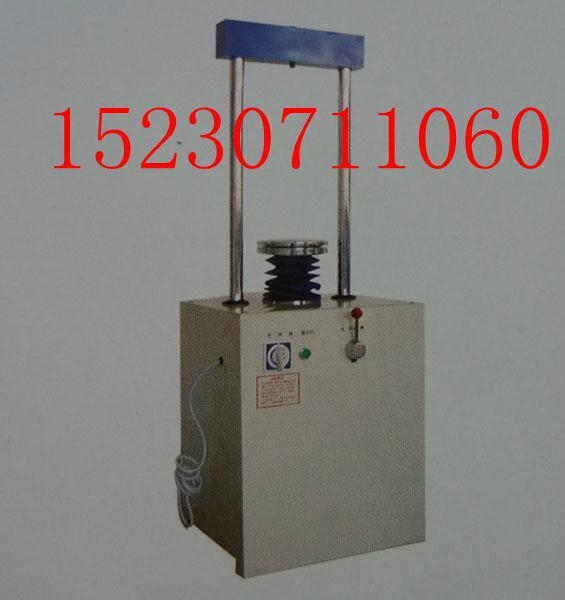

LD-141型多功能電動脫模器 1LD-141型多功能電動脫模器 2
