Vision in X



管子管板角焊縫X射線棒陽極檢測設備MCTS 130A-0.6



Vision in X管板焊縫數字成像系統

一站工作的計算機圖像評估和管理



適用性:鍋爐、熱電廠等中的熱交換器的管板焊縫無損檢測。可以對生產的熱交換器進行質量監控，也可以對使用中的熱交換器進行維護評估。



簡介：一站工作的計算機數字成像系統，完全取代傳統的膠片成像。同傳統技術相比，該系統性能有大幅度提升，並且可用於管徑到40mm的金屬焊縫檢測（例如鋼、鋁或鈦合金）。

已有8年在各領域實際應用經驗（包括圖像質量及系統可靠性處理）。



優勢概覽：

        大幅節省人力、時間和物力成本：

可以一個人完成檢測工作，不需要膠片顯影人員

節省十倍的檢測時間（同傳統檢測相比）

無耗材（沒有膠片、沒有化學物質及環境問題）

        不使用放射性同位素，所以不存在處理危險性材料（儲存及運輸放射源）。

       更小的操作空間（2*2㎡ ），僅中斷短時間的生產，甚至不需要停止生產。

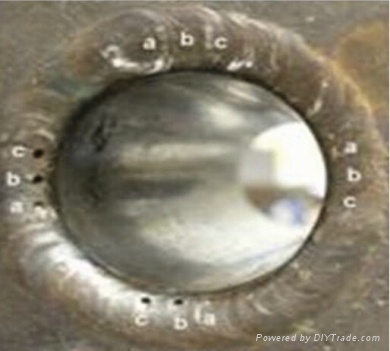

        高靈敏度（可以應用更高檢測要求的領域）：可以檢測到鈦金屬焊縫直徑0.2mm的氣孔及低碳鋼直徑0.3mm氣孔。（對比：傳統方法檢測只能檢測直徑0.8mm的氣孔）。

        計算機輔助評估及記錄。

       檢測結果可以立即知曉（生產工藝最優化成為可能）

       100%檢測可行性（較小的增加成本，可行的檢測時間）



該系統包括：

        定製的高靈敏度高分辨率的探測器

       130KV棒陽級x射線管和配套的高壓電源

        用於控制X射線源及探測器，圖片處理、顯示及評估，存檔及報告檢測結果的軟件。

      筆記本電腦

        存儲及運輸箱（適用於汽車後備箱）



技術參數：

最大管徑：約40mm

檢測最小氣孔：鋼 0.3mm/鈦0.2mm
