|
一、產品性能
1、吸聲降噪性能
無機纖維噴塗經特殊噴塗工藝施工后，其內部纖維交織在一起，形成具有一定強度和韌性的三維立體網狀結構，極大的延長了聲波在其內部的傳播路徑和時間，進而增加了因聲波使纖維振動而引發的聲能向機械能轉換時間，使遇到纖維噴塗層的聲波能量急劇衰減，因而纖維噴塗吸音產品具有良好的吸聲性能。
2、防火性能
無機纖維噴塗產品為天然無機物，為A級不燃材料，滿足防火等級要求，填補了其他材料的不足。
3、複雜結構的適應性

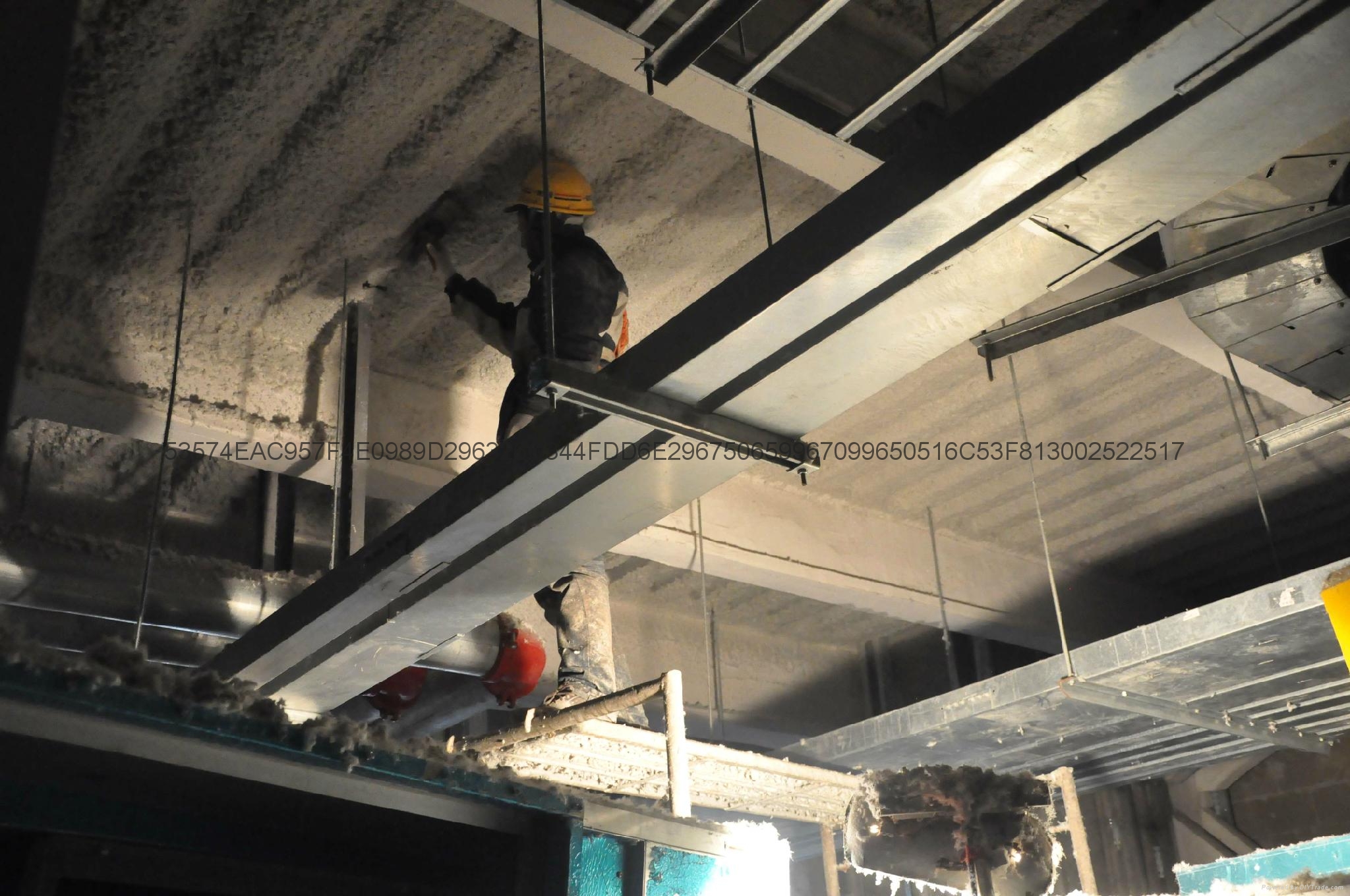

可直接噴塗在混凝土面，高效率機械自動化施工作業，可以在任意異性、複雜的結構上，或管線、吊挂件密集區域，即使是施工人員很難到達的空間，均可輕鬆噴塗施工，充分展示了其產品的可塑性和完整的密閉包裹性，大大提高了纖維噴塗的絕熱效果和吸聲效果。
4、安全環保性
無機纖維噴塗產品屬A級不然材料，無毒無味，為無機產品，抗菌不霉變，環保健康。性能穩定，耐酸碱，抗老化，絕緣。PH值為7，對混凝土無腐蝕。
5、裝飾性能
可直接裸露在外面，噴塗層無需附着其他材料，但表面可進行不同顏色的處理，增加其美觀性和裝飾效果。
二、無機纖維噴塗應用技術
1、技術指標
|
項 目
|
單 位
|
技術指標
|
說明或檢測依據
|
|
外 觀
|
-----
|
灰白色、絮狀
|
表面色彩可選配
|
|
導熱係數
|
w/m·k
|
≤0.035
|
GB/T10294-1988
|
|
防火等級
|
級
|
A級不燃
|
GB8624-1997
|
|
計權隔聲量
|
dB
|
29
|
GBJ75-1984GB/T50121-2005
|
|
材料密度
|
kg/m3
|
90-120
|
可根據設計要求調整
|
|
纖維直徑
|
μm
|
≤5
|
均勻柔軟環保無毒
|
|
渣球率
|
％
|
≤2
|
GB/T5480.5-2004
|
|
適用溫度範圍
|
℃
|
-70～700
|
----
|
2、無機纖維噴塗保溫與其他傳統保溫材料的性能對比
|
分類
|
無機纖維噴塗
|
岩棉
|
聚苯板/擠塑板
|
聚氨酯發泡
|
膨脹玻化微珠保溫砂漿
|
|
材質
|
由無機纖維棉與水基環保粘結劑，經專業設備現場噴塗而成
|
岩棉、輕鋼龍骨等
|
聚苯板、擠塑板，網格布等
|
聚酯、發泡劑、催化劑等原料經過高溫噴壓而成
|
膨脹玻化微珠與膠粉干混砂漿、界面砂漿、表面抗裂砂漿
|
|
導熱係數（熱導率25℃）
|
0.035w/m℃
|
0.044w/m℃
|
0.035w/m℃
|
0.035w/m℃
|
0.070w/m℃
|
|
燃燒性能
|
防火A級，不燃
|
防火A級，不燃
|
B級，阻燃
|
非阻燃型為易燃品，阻燃型為B級
|
A級不燃
|
|
安全環保性
|
天然無機材料、無毒無味、環保粘接劑
|
--
|
燃燒時釋放有害氣體
|
有機材料，施工時釋放有害氣體
|
--
|
|
寒冷地區地下車庫設計厚度
|
公建
|
傳熱係數K≤1.5厚度20mm-25mm
|
傳熱係數K≤1.5厚度≥30mm
|
傳熱係數K≤1.5厚度≥25mm
|
防火等級無法達到A級無法應用於地下室
|
傳熱係數K≤1.5厚度≥40mm
|
|
民建
|
傳熱係數K≤0.55厚度≥50mm
|
傳熱係數K≤0.55厚度≥75mm
|
傳熱係數K≤0.55厚度≥50mm
|
--
|
--
|
|
基層處理
|
無需處理
|
須安裝吊挂件或錨固件
|
須安裝吊挂件或錨固件
|
--
|
須做拉毛砂漿
|
|
施工方法
|
專業噴塗設備，質量易控制
|
手工釘挂保溫板，質量易受人為因素影響較大
|
手工釘挂保溫板，質量易受人為因素影響較大
|
專業設備噴塗，發泡和厚度比例不易控制，噴塗時釋放有害氣體
|
漿料重須分次批抹，每次厚度在2cm左右，質量不易控制
|
|
質量控制
|
專業噴塗設備，質量易控制，密閉無熱橋
|
接縫和挂件處有熱橋。接縫處不平整，批抹砂漿易產生空鼓和開裂
|
接縫和挂件處有熱橋。接縫處不平整，批抹砂漿易產生空鼓和開裂
|
發泡的過程為化學反映過程，無法整形平整，易變色
|
膨脹玻化微珠與水混合后，微珠浮到上層，質量不易控制
|
|
施工進度
|
一道工序，綜合成本低（每台設備每天噴100-150m2
|
四道工序，材料費低，施工費高
|
四道工序，材料費低，施工費高
|
--
|
小於60 m2（嚴格按照要求批抹）
|
三、施工工藝流程
|
