概述：

       LKT4201N 高性能超低功耗RSA、ECC加密IC是目前行業內最低功耗的高性能的RSA、ECC加密芯片，芯片採用目前最先進流片工藝CPU(獲得全球最高安全等級EAL5+的智能卡芯片)，擁有9KB RAM，支持ISO7816及UART通信，通訊速率最高可將近1Mbps；用戶數據存儲區容量最低32K字節。支持ECC、RSA、DES、AES、SHA1等超高安全等級加密算法的同時，速度大大超越一般8位或16位ECC、RSA加密芯片。RSA加接密功耗只相當于市面上普通8位16位RSA加密芯片的10%-20%，採用SOP8封裝，體積更小，更適合精密設備。

產品安全：

支持DES/3DES算法

支持AES128、AES192、AES256算法

支持SHA1、SHA256算法

支持RSA1024bit-2048bit算法

支持ECC192、224、256bit算法

電壓檢測模塊對抗高低電壓攻擊

頻率檢測模塊對抗高低頻率攻擊

多種檢測傳感器：高壓和低壓傳感器，頻率傳感器、濾波器、脈衝傳感器、溫度傳感器，具有傳感器壽命測試功能，一旦芯片檢測到非法探測，將啟動內部的自毀功能

芯片防篡改設計，唯一序列號

總線加密，具有金屬屏蔽防護層，探測到外部攻擊后內部數據自毀

硬件3DES、RSA、ECC算法協處理器

MMU存儲器管理單元，可靈活設置SYS\APP模式及授予相應權限

程序和數據均加密存儲

安全認証等級：EAL5+



參數類型：

4KV 靜電保護

工作電壓：1.65V ~ 5.5V

環境溫度：-25 ℃ ~ +85 ℃

容量大小：48K

最大電流：10 mA (VDD = 5.5V，fclk = 5MHz)

                    6 mA  (VDD = 3.3V，fclk = 4MHz)

外部時鐘：1-7.5MHz

通訊方式：UART串行通訊

通訊協議：ISO7816 T=0協議或T＝1協議（可定義）



產品封裝：

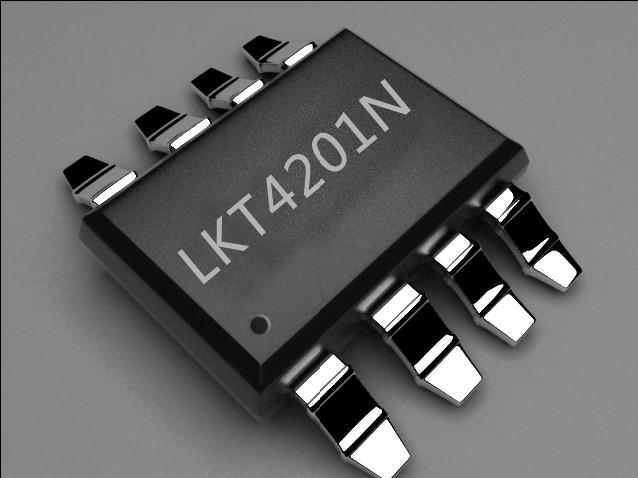

封裝形式：SOP8。



質量：

取得MSDS認証報告；

獲得EAL5+通用標準評估保証等級認証；

通過歐盟RoHS環保認証標準；

通過ISO9001:2008質量體系認証。



設計支持

開發工具：

Smart Cardreader智能卡讀卡器；

SCkit智能卡操作軟件；

通訊調試板；

芯片轉接板。

開發相關資料

LKT4201N DATA SHEET；

LKT4201N 開發手冊；

LKT4201N智能操作系統參考手冊；

通訊調試板使用說明；

串行通訊接口例程。



應用領域：

移動支付加密領域；

銀行POS；

城市一卡通QPBOC終端；

電池、打印耗材防偽認証；

其他各類設備和單片機系統的RSA/ECC加密。
