MTK MT7620N 300Mbps無線模塊

MTK MT7620N 300Mbps無線模塊
型號:MW-MT29M
品牌:OEM ODM
原產地:中國
類別:電子、電力 / 通信和廣播電視設備 / 網絡通信設備
標籤︰WIFI模塊 , 580MHz芯片 , 300Mbps 模塊
單價: ¥40 / 件
最少訂量:1 件

產品描述

產品概述:

MW-MT29M產品是一款基於Ralink(MTK)最新MT7620N 580MHz芯片方案的WIFI模塊,支持大容量DDR和高速SPI Flash,性能卓越。符合 IEEE802.11bgn無線網絡協議採用 2x2 MIMO(Multiple input multiple output)架構,無線信號多路收發,傳輸速率 高達 300Mbps提供兩個 10/100M PHY 接口,一個 USB2.0 GPIO 接口, 擴展功能強大,可廣氾應用於無線移動硬盤、無線高清接收盒、網絡攝像機、空調或電視嵌入無線應用、MIFI等產品。



產品特性:

  • CPUMT7620N 580MHzFLASH4MB(最大16MB),DDR232MB(最大64MB
  • WIFI支持IEEE802.11N 2T2R 300Mbps
  • 系統支持OpenWRTLinux SDK
  • 豐富的USBGPIO接口,方便用戶擴展WiFi嵌入式應用應用
  • 可為客戶進行二次開發,定製服務



產品規格:

系統信息

系統

OpenWRT, Linux SDK





硬件規格

處理器

Ralink(MTK) MT7620N MIPS24KEc Soc 580MHz

內存

32MBytes (16MB, 32MB, 64MB可選)

Flash

4MBytes (4MB, 8MB, 16MB 可選)

無線速率

2.4GHz2T2R,最高達300Mbps

接口

110/100M自適應WAN110/100M自適應LAN口,支持自動翻轉(Auto MDI/MDIX)

1USB 2.0接口

Reset

Reset/WPS按鈕;

天線

內置陶瓷天線

電源

DC 3.3V單路電源輸入

尺寸

52*33mm





無線參數

協議標準

IEEE 802.11n, IEEE 802.11g, IEEE 802.11b

工作頻段

2.4-2.4835GHz

基本功能

無線開關;

SSID廣播開關;

2.4GHz信道選擇: 1-13

頻段帶寬可選: 20MHz, 40MHz, 自動;

2.4GHz無線模式可選: 11n only, 11 bgn mixed(默認), 11 bg mixed, 11g only, 11b only

數據傳輸速率

11n: 300/270/243/216/162/108/81/54/27Mbps;

        135/121.5/108/81/54/40.5/27/13.5Mbps

        130/117/104/78/52/39/26/13Mbps

         65/58.5/52/39/26/19.5/13/6.5Mbps

11g: 54/48/36/24/18/12/9/6Madaptive);

11b: 11/5.5/2/1Madaptive

傳輸距離

室外300

RF輸出功率(Typical)

802.11n:15dBm for OFDM mode

802.11g: 17dBm for OFDM mode

802.11b: 20dBm fro CCK mode

接收靈敏度

300M_2.4G: -70dBm;

270M_2.4G: -70dBm;

195M_2.4G: -71dBm;

130M_2.4G: -74dBm

54M_2.4G: -79dBm

6M_2.4G: -94dBm

無線安全

無線MAC地址過濾;

無線安全功能開關;

64/128/152WEP加密;

WPA-PSK/WPA2-PSK, WPA/WPA2安全機制;

WPS快速安全設置





軟件功能

工作模式

APRouterWDS

網絡設置

WAN口連接類型支持:PPPoE、動態IP、靜態IP

撥號方式類型:自動撥號、按需撥號、手動撥號、定時功能;

MAC地址修改與克隆;

靜態路由;

QSS

用戶配置嚮導

DHCP設置

DHCP服務器;

DHCP客戶端;

客戶端列表;

靜態地址分配

端口轉發

虛擬服務器;

特殊應用程序;

DMZ主機;

UPnP設置

安全設置

IPMAC地址綁定防ARP攻擊;

動態路由;

IP地址過濾;

域名過濾;

MAC地址過濾;

系統工具

流量統計;

系統語言設置;

系統時鐘設置;

恢復出廠設置

系統升級;

系統重啟;

密碼修改;

系統安全日誌;

網絡診斷;

遠程Web管理;

配置文件導入與導出,備份系統配置





其它

使用環境

工作溫度:-0 到 55

存儲溫度:-20 到 70

工作濕度:10% 到 90%RH 不凝結;

存儲濕度:5% 到 90%RH 不凝結

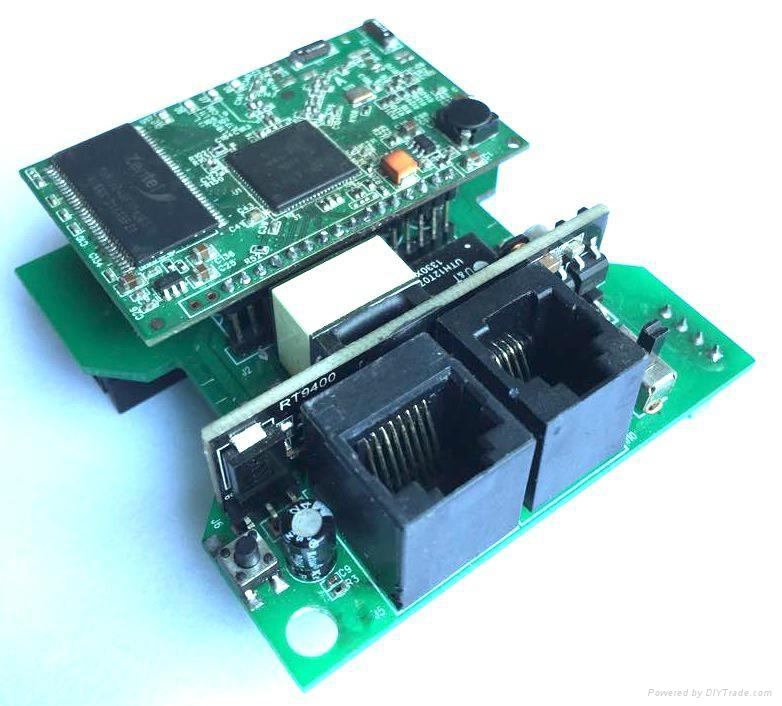

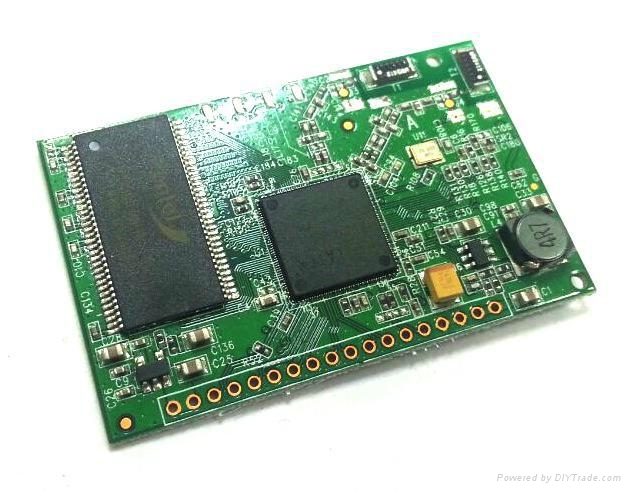

MTK MT7620N 300Mbps無線模塊 1MTK MT7620N 300Mbps無線模塊 2MTK MT7620N 300Mbps無線模塊 3MTK MT7620N 300Mbps無線模塊 4
