一、概述：

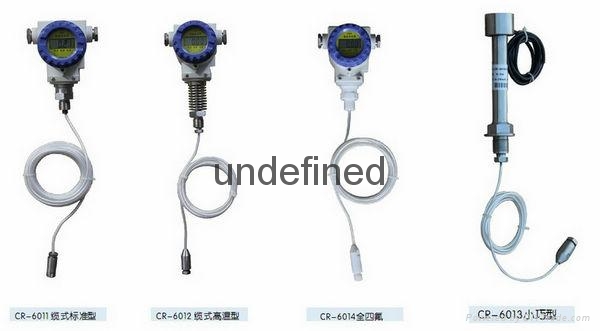

CR-601/602系列電容式液位變送器，適用於高溫高壓、強腐蝕、易結晶、易堵塞等惡劣條件下連續檢測各種液體。適合測量污水、酸碱溶液、和鍋爐的水位,整機無任何可動或彈性部件，耐衝擊、安裝方便、可靠性高、精度高、性能價格比好。可替代傳統的浮球式、投入式、差壓式等液位變送器在各種場合下應用。
產品核心部件採用先進的射頻電容檢測電路經過16位單片機經過精確的溫度補償和線性修正，轉化成標準電信號（一般為4~20 mA）。可選HART、CANBUS、485通訊協議進行系統組態。全系列變送器都具有自校準功能，用戶可通過兩個按鍵進行“零點”、“量程”自動校準，以適應各種複雜場所的不同要求。
產品符合GB3836.4-2000《爆炸性氣體環境用電設備 第4部分 本質安全型“i”》和GB3638.1-2000《爆炸性氣體環境用電設備 第1部分 通用要求》，防爆標誌：ExiaⅡC T6，它適用於0區、1區、2區，含有ⅡA～ⅡC類，T1～T6組爆炸性氣體混合物的場所，並經國家防爆電氣產品質檢中心檢驗合格，取得防爆証，編號：CNEx08.1965。

二、儀表特點：
▲結構簡單，無任何可動或彈性元部件，因此可靠性極高，維護量極少。一般情況下,不必進行常規的大、中、小維修。
▲多種信號輸出，方便不同系統配置。
▲適用於高溫高壓容器的液位測量，且測量值不受被測液體的溫度、比重及容器的形狀、壓力影響。
▲特別適用於酸、碱等強腐蝕性液體的測量。
▲完善的過流、過壓、電源極性保護。

三、性能指標：
● 檢測範圍：0.01~30m
● 精    度:  0.2級、0.5級
● 承壓範圍:  -0.1MPa~32MPa
● 探極耐溫:  -50~150℃
● 環境溫度: -20~60℃
● 儲存溫度：-55℃～+125℃
● 輸出信號: 4～20mA、4～20mA疊加HART通訊、485通訊、CAN總線通訊
● 供電電壓:  12～28VDC（需經安全柵供電）
● 固定方式:螺紋安裝M20×1.5、M27×2，
            法蘭安裝DN25、DN40、DN50。特殊規格可按要求定製
● 接濕材質:  316不鏽鋼、1Gr18Ni19Ti或聚四氟乙烯
● 長期穩定性:  ≤0.2%FS/年，
● 溫度漂移：≤0.02%FS/℃（在0～70℃範圍內）
● 防爆等級：本安ExiaⅡC T6  隔爆ExdⅡC T5
● 防護等級：IP67
● 本安參數：Ui：28VDC，Ii：93mA，Pi：0.65W，Ci：0.042uf， Li：0mH

四、接線：
變送器為標準二線或三線制儀表，電源（信號）端子位於儀錶殼體內的接線側，信號線應使用屏蔽線或兩根紐在一起的雙絞線，儘量不要與其它電源線一起通過線管或明線槽，也不可在大功率設備附近穿過。

圖1、標準型液位變送器接線圖

 圖2、HART通訊變送器接線圖

 圖3、本安型接線圖

五、安裝與調試:

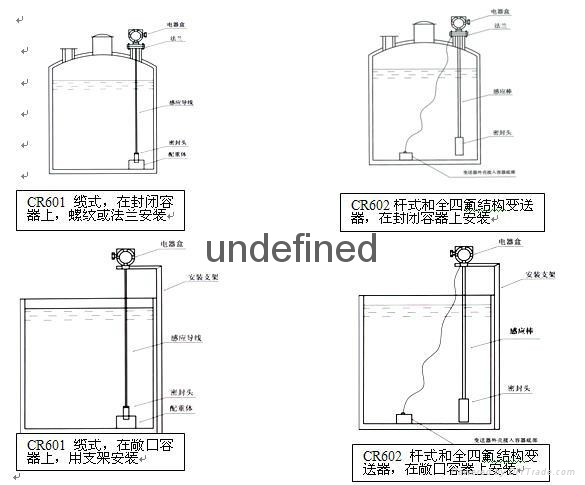

纜式和杆式液位變送器具有多種安裝固定方式，以適應不同現場情況。當現場不能夠提供M20×1.5的內螺紋或法蘭等工藝設施時，可選擇牆壁安裝式、水平管架式和垂直管架式等三種安裝方式可選擇，使您在現場安裝時得心應手。(附圖)


在測量流動性較大的介質時，為防止傳感器劇烈擺動，用戶可選用配重附件，以起到穩定傳感器的作用，加配重時一定要要把配重物體放入容器底部，以免拉坏傳感導線 。
在現場環境較惡劣時，用戶應選用傳感器防護罩來保護傳感器，以免被異物損坏或影響測量的準確性。
   使用CR602型杆式液位變送器時，如果不是金屬容器，則需要把變送器的外殼用一根導線接入容器的底部，否則測量不準確。
本產品在出廠時已經校準，若需要現場調整可採取以下方法：
B：採用智能電路的調試方法：
現場調零------當液位位處於最低位時，同時按住“Z”鍵和“S”鍵8秒鐘后同時鬆開，再將 “Z” 鍵按一下，輸出電流自動調整到4mA。
現場調滿------當液位處於最高位時，同時按住“Z”鍵和“S”鍵8秒鐘后同時鬆開，再將“S”鍵按一下，輸出電流自動調整到20mA。
B：採用模擬電路的調試方法：
當液位在下限時，用螺絲刀緩慢旋轉“Z”電位器，觀察電流表的讀數接近4mA。
當液位在上限時，用螺絲刀緩慢旋轉“S”電位器，觀察電流表的讀數接近20mA。
      如此反復2-3次以上，直到零點和量程都分別為準確的4mA和20mA。
調整好后，應將變送器的蓋子擰緊。

六、注意事項：
1、凡供貨產品均帶有產品合格証及使用說明書,其中有產品編號、技術參數、接線圖、出廠日期等,請認真查對,以免用錯.
2、安裝時應根據產品連接方式和螺紋類型,查對現場接口是否與產品接口一致。若為螺紋接口，應慢速擰緊，注意密封，不能把扭矩直接加到變送器殼體上，只能加在變送器接口的六方上。
3、接線應嚴格按照我公司使用說明要求接線。
4、本產品為精密的換能儀表，禁止隨意拆卸、碰撞、跌落、用力甩打。
5、變送器通電即可工作，但預熱30分鐘輸出穩定。
6、使用中若發現異常，應關掉電源，停止使用，進行檢查，或直接向我公司技術部門聯繫。
7、運輸、儲存時應恢復原包裝，存放在陰涼、乾燥、通風的庫房內。
8、安裝使用過程中要注意不能把感應導線的外皮弄破.
9、安裝時感應導線要距離水池的壁至少10CM以上,否則測量不準確.
10、全四氟結構和杆式液位的接地線一定要和被測介質導通，否則測量不準確。
11、安裝現場要採取有效的防雷措施。
12、本系列任何一款液位變送器外殼必須可靠接地，接地電阻應小於4Ω。
13、安全柵應取得防爆合格証，其安裝應按其說明書的要求進行。
14、當變送器用於“0“區時，向安全柵供電的電源變壓器須滿足GB3836.4-2000第8.1條的要求。

七、保修條款：
     用戶在嚴格按照說明書的指導下，正確地接線、安裝、維護的情況下，本產品免費保修18個月。下列情形不在保修範圍：
1、 自行拆卸線路板及各零部件；
2、 雷擊或者有強電竄入本系統，燒坏電路;
3、 電源電壓超過28伏，電路板燒坏；
4、 電器盒進水或其他異物；
5、 未正確選型，超過該產品的使用範圍；
6、 傳感導線或者整機的某一部位碰傷或破損。
