我國6～66kV配電網絕大多數都採用中性點非有效接地方式，又稱小電流接地系統。其優點是發生單相接地故障時，不需要立刻斷開故障線路，允許帶故障運行一到兩個小時。缺點是在發生單相接地故障時無法確認問題出在哪一條線路上，無法迅速找到故障點。由於這種故障引起的相電壓升高對系統的絕緣性能構成很大威脅，必須迅速查出故障線路並加以排除。因此小電流接地電網有兩個問題需要解決，一是當發生接地時，需要選出故障線路；二是迅速查找故障點，以便對故障進行處理。

我公司與華北電力大學合作開發研製了新型的KA2003-DW-LX/Ⅰ型配電網離線式故障定位裝置。裝置採用國際首創的交、直流定位方法，操作簡單、定位準確，該產品已獲得發明專利。

裝置採用國際首創的交、直流混合信號定位原理，簡稱交流法和直流法。

1. 直流法

向故障線路三相注入高壓直流信號，根據基爾霍夫定律，直流信號一定通過故障點構成迴路。那麼從線路始端到故障點的路徑上就能夠測量到與注入信號近似等值的高壓直流信號，而非故障區域（包括非故障分支和故障點后）檢測不到該信號，只能測量到微弱的直流信號（線路上的變壓器、PT影響所致）。因此採用“二分法”沿線路在關鍵分支處用直流信號檢測器測量各個分支流過的直流信號，如果發現某一分支能夠檢測到直流信號，說明故障點在該分支下游，如果不能檢測到直流信號，說明故障點在該分支上游。依據此原理通過兩到三次檢測可以準確確定故障區段。

2. 交流法

確定故障區段后，向故障線路三相注入高壓交流信號，根據基爾霍夫定律，交流信號也一定通過故障點構成迴路。根據電磁感應原理，在故障區段內一定會有與注入信號同頻率的磁場產生。由於確定故障區段比較短，信號受線路電容電流影響很小，在故障點前後，交流信號將出現五倍以上的幅值變化。這樣沿着故障區段使用交流信號檢測器測量交流信號，就可以準確確定故障位置。

單一的使用直流法需要頻繁登杆，單一的使用交流法，在線路較長的情況下就會受到線路分布電容的影響，同樣影響定位精度。

針對當前我國配電網的特殊情況，我公司提出了交、直流混合信號定位原理，這樣既避免了頻繁登杆，又解決了交流信號受線路分布電容影響的問題，確保定位誤差為0米。



產品特點如下：

1. 採用交、直流混合信號定位原理，能夠準確確定故障點的位置；

2. 不受線路分布電容的影響，能夠有效解決高阻接地情況下的定位問題；

3. 高壓信號源採用車載電源供電，信號檢測器採用手持結構、電池供電，便於野外操作；

4. 採用高壓信號源，可以保証擊穿接地故障點，使故障重現；採用60Hz交流信號，可以保証不受工頻信號的干擾，提高測量精度。同時交流檢測器有燈光閃爍功能便於夜間檢測；

5. 技術成熟、可靠性高，適用於6～66kV配電網，適用於金屬性接地、電弧接地、過渡電阻接地等多種故障情況；

6. 定位時間短，能迅速找到故障點。極大的節省了人力、物力。

技術參數：

1. 適用範圍： 6～66kV架空線路

2. 環境溫度：－20℃～＋50℃

3. 工作電源：車載直流12V電源

4. 輸出電壓：≤3000V

5. 輸出電流： ≤200mA

6. 功率損耗：≤20W

7. 測量精度：1%

8. 定位誤差：0m

9. 交流信號檢測距離： 不小於15m

10. 藍牙傳輸距離：不小於15m

11. 適用線路長度：100km

12. 信號源防護等級： IP32

定位裝置主要由高壓信號源和信號檢測器兩個部分組成，詳細說明如下：

1. 高壓信號源

高壓信號源由逆變電源、調壓器、升壓變壓器、整流元件依次連接組成。逆變電源將車載直流12V電源逆變為交流220V、60Hz電源，交流電壓再依次通過調壓器和升壓變壓器，在變壓器的輸出端得到電壓恆定的高壓交流信號。高壓交流信號經過整流元件整流、濾波，輸出平穩的高壓直流信號。通過調節調壓旋鈕可以控制輸出電壓（0～3000V），以擊穿故障點，使故障重現。示意圖如下：

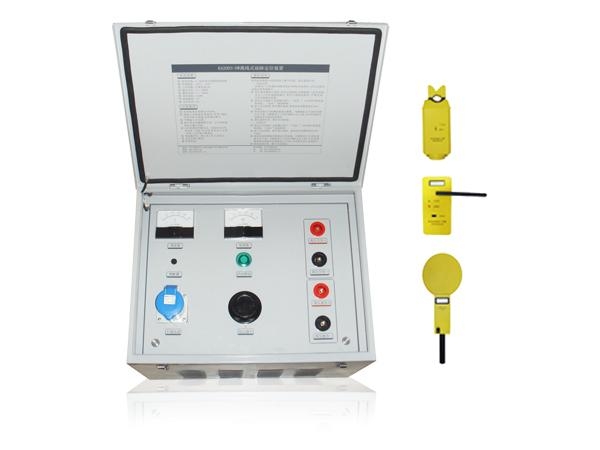

高壓信號源操作面板上有電壓表、電流表、啟動按鈕、調壓旋鈕及高壓交、直流輸出端子組成。如下圖：



調壓旋鈕可以控制輸出電壓、電流的大小，電壓表、電流表顯示當前裝置輸出電壓、電流值。高壓交、直流輸出插座用來引出高壓交、直流信號。

2. 信號檢測器

信號檢測器包括直流檢測器和交流檢測器。

1） 直流信號檢測器

如下圖所示，直流信號檢測器包括帶藍牙功能的霍爾直流檢測器和藍牙無線接收器。霍爾直流檢測器邊緣處有鉗型開口用於套接線路，鉗型開口內部嵌有霍爾元件，能夠利用霍爾效應對直流信號進行檢測。檢測信號經過A/D轉換后傳輸給藍牙無線接收器。藍牙無線接收器能夠接受信號並將結果顯示到液晶屏幕上。當線路注入直流信號后，需要登杆將霍爾直流檢測器套接在線路上，在線路下方的藍牙無線接收器能夠自動顯示測量結果。



直流信號檢測器

2） 交流信號檢測器

交流信號檢測器由電磁場感應器及信號處理顯示單元構成。當故障線路注入60Hz交流信號時，線路週圍能產生同頻率的交變電磁場。電磁場感應器是一個多匝的感應線圈，能夠在15m範圍內感應出交流電壓信號，其幅值與線路上的電流幅值成正比。感應信號經過濾波、放大后，結果顯示在液晶屏幕上。因此，當線路注入60Hz交流信號時，在線路下方就能夠用交流信號檢測器進行檢測並自動顯示電磁場強度。交流信號檢測器如下圖所示：


外形尺寸：長*寬*高=450mm*580mm*400
