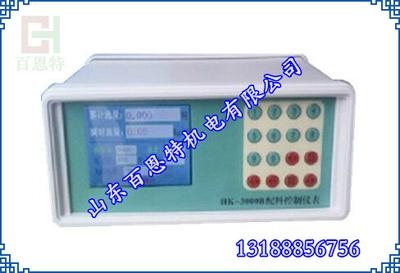

HK-3000B

配料控制儀表/彩顯配料控制儀

    適合電子皮帶給料機；可連接配套DCS系統；定量給料機儀表計量精度0.05%，DCS、485接口，控制精度高，校稱方便！操作簡單

第一章    序  言



１、 注意事項

Ａ、儀表的接地線嚴禁接零線或與其它電器共用地線，必須獨立良好接地。

Ｂ、供電電源嚴禁與大功率或啟動頻繁的設備共用。

Ｃ、保護好儀表的操作前板，不禁用硬物划刮或高溫燙損。

Ｄ、非專業維修人員嚴禁打開機箱。

Ｅ、打開機箱前必須保証拔下電源插頭。

Ｆ、供電電源上的接線必須接觸良好，不得有似接非接的情況。

２、概述

HK-3000是靜態，動態計量專用智能儀表。它集計量與控制功能為一體，與恆速，調速，失重等秤體配套使用，實現各種物料的稱重與配料。儀表採用高性能、高抗干擾、工業專用單片機，配以RS-485通訊接口，可方便接入DCS系統。智能化PID輸出可對變頻器等執行機構進行閉環控制。

3、系統性能

Ａ、專用工業級控制芯片，系統穩定、運行可靠。

Ｂ、採用低溫漂、低噪聲信號調理芯片, 確保信號穩定。

Ｃ、EEROM保護參數，產量等數據永遠不會丟失。

Ｄ、環境溫度：0~45度。

Ｅ、計量精度：優于0.05%。

Ｆ、顯示/鍵盤：3.5寸真彩液晶屏，16個觸摸按鍵。

Ｇ、可以控制多種計量秤體（恆速秤 調速秤  失重秤）。

Ｈ、開關量的輸入、輸出全光電隔離。

Ｉ、二路模擬量輸入、輸出。

Ｊ、脈衝速度輸入。0~2500Hz。

Ｋ、有外部開關量啟動、停機等DCS輸入接口。

Ｌ、有備妥、運行、報警等DCS輸出接口。

Ｍ、開關量輸入功能。

Ｎ、支持標準MODBUS-RTU協議，可與上位機進行通訊，組態。

４、技術指標：

1、供電電源：AC220V  ±10％  50HZ。

2、A/D轉換：0-65535數字量

3、模擬量控制輸出：DC0-5V。

4、供感器接口：供電：DC9V/120mA　輸入：0-20mv。

5、觸點輸出：機械觸點　220V/1A。

6、脈衝速度輸入：0-2500Hz

7、RS485通訊距離：1200m(可擴展)

8、液晶中文漢字顯示。

9：外部設定量輸入：4～20mA   0～20mA   0～10mA



10：當前流量輸出：  4～20mA   0～20mA   0～10mA
