~一、主要技術參數/性能:

1、基本參數：

最大裹包尺寸：       （900-1000）*（900-1200）*（900-1800）mm

包裝速度：            20-40托/小時（視貨物規格大小）

轉台轉速：            0-13轉/分

整機重量：            2500kg

貨物延1000mm方向前進。

2、轉盤驅動部件（1套）：

2.1、  電機變頻調速；

2.2、  轉盤減速機：法蘭剎車式

        2.3、  功率：P=1.5KW   電源電壓380V/3P/50HZ

2.4、 驅動轉速：   n=10-20rpm（變頻調速）

  2.5、 雙鏈條傳動結構。

3、膜架昇降部件(1套)：

3.1、採用雙鏈條結構，膜架上升、下降速度分別可調，送膜速度可調

（XingPack公司：立柱採用冷軋鋼板，厚度完全符合國家標準，堅固耐用。導軌採用先U型導軌技術；具有雙向定位、噪音小，膜架上升下降平穩性可靠耐用，超高貨物的包裝效果比較明顯。）

3.2、膜架昇降驅動減速機型號：渦輪渦杆減速機

3.3、電機功率：        0.37kw

4 、機架輸送(1套)：

4.1、機架為方管鋼結構，材質Q235；

 4.2、機架上部裝有傳動機構；

4.3  輸送速度變頻可調節；

4.4  設備滿足托盤樣式：川字型、平板型、田字型、九字墩型。

5、 膜架部件(1套)：

5.1、膜架上安裝光電開關，自動檢測貨物的高度。

5.2、 交流變頻驅動系統

5.3、電機功率：0.37KW

5.4、膜架拉伸比為1：3，送膜速度可調；

5.5、膜架隨動機構，換膜開門安全保護；

5.6、膜架送膜擺臂迴轉，接近開關控制送膜電機的啟停達到送膜的隨動；

5.7、傳動機構: 鏈條傳動。

 6、上、斷膜裝置（1套）：

        6.1  纏繞完成后，自動將薄膜切斷並夾住膜頭；

        6.2  工作電壓：380V AC/3相5線/50Hz

             耗氣量：1000ml/min

             氣動工作壓力：0.5~0.6MPa



 7、覆膜系統（1套）

    設備型號：XFM1500

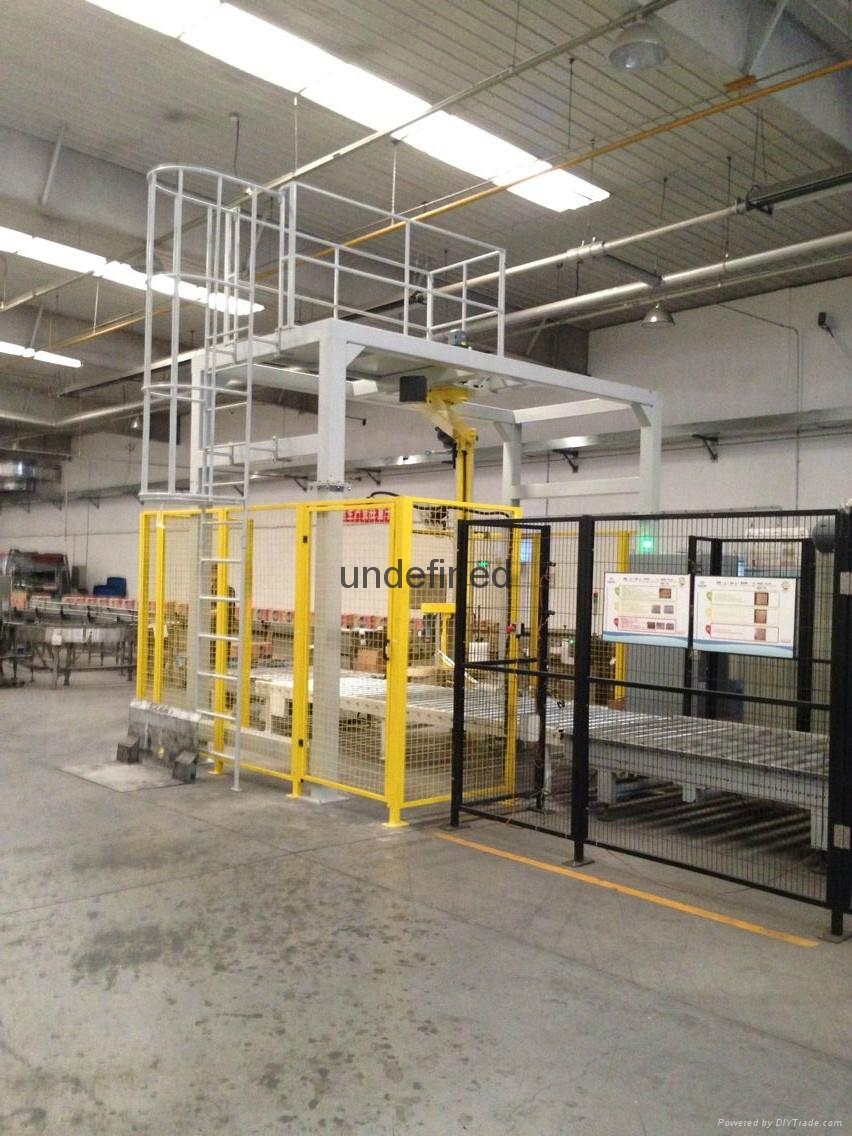

    頂部覆膜機：

    貨物高度：900mm-1800mm

    覆膜效率：15-35件∕小時（max）

    覆膜控制系統的增加，在控制櫃上增加人機界面觸摸屏

    覆膜自動氣動切斷，切斷的同時能夠自動將斷頭夾住，以便進行下一循環包裝

    覆膜昇降電機功率：380V    1.5KW

    牽膜電機功率：380V 0.9kw

    工作電壓：380V AC/3相5線/50Hz

    耗氣量：1000ml/min

    氣動工作壓力：0.5~0.6MPa

三、安全連鎖機構：

1 、轉盤啟動和輸送線連鎖；

2、 光電漫反射板安全原理：

3、 當主機上有物體時，輸送線上進貨等待位停止輸送等待主機信號，主機上被包裝物包裝完畢后並取走后，主機開始向進貨為提供進貨信號，並進入包裝狀態，包裝機包裝完的貨物沒有取走，主機進入待機狀態。

四、機器性能

   4.1主機部分

     10B雙鏈條結構，三排輸送， 輸送線靜態承重2000Kg

   4.2整線機台高400mm ，採用臥式法蘭電機減速機結構。

   4.3 機架材質Q235。

 五、控制系統：

1、PLC可編程控制，纏繞層數及次數可設置；

2、光電開關，自動感測貨物的高度 ；

3、轉盤驅動為10B雙鏈傳動，定位精確；

4、薄膜系統:

4.1、膜架動力預拉拉伸機構，預拉伸可達300%。

4.2、膜架上升、下降速度分別可調，送膜速度可調。

     5、本機器設有自動和手動轉換功能，更好的保証了包裝系統的運行。
