ROHS2.0 M120X Mifare高頻13.56MHz

ROHS2.0 M120X Mifare高頻13.56MHz天線一體讀寫模塊
型號:-
品牌:-
原產地:-
類別:安全、防護 / 門禁考勤器材及系統
標籤︰ -
單價: -
最少訂量:-

產品描述

主要特點:

  • 採用飛利浦高度集成讀寫卡芯片作為射頻基站
  • 符合ISO14443 TYPE A標準/Mifare標準
  • 模塊具有尋卡、讀取、寫入、初始化電子錢包,增值、減值、查詢餘額等指令集,用戶不必關心射頻基站的複雜控制方法,只需通過簡單的命令集可以實現對卡的完全操作
  • 超小尺寸,僅63X35mm (含天線尺寸);
  • 天線一體
  • 可提供 C51函數庫(例程)及windows操作系統下的例程函數庫供二次開發
  • 通訊協議:IIC/UART可選,適合於嵌入式系統開發
  • 默認為自動尋卡方式,當卡片進入到天線區后WAKE引腳上出現低電平,上位機可直接通過尋卡指令讀取卡片序列號
  • 自帶看門狗
  • 完備的測試,開發板:配以KF903可立即應用51核等通用單片機進行模塊軟件開發
  • 基於模塊的擴展功能很強可根據用戶要求修改軟件定製個性化模塊,不用改變線路板
  • 廣氾應用於非接觸智能水、電、氣三表、交通一卡通讀寫器,桌面發卡器,門禁考勤讀寫卡器,汽車電子感應鎖配套,辦公/商場/洗浴中心儲物箱的安全控制,各種防偽系統及生產過程控制

型號間主要區別:

型號 主要區別 支持卡型號
M120BV3 IIC接口 3.3V Mifare S50,S70,FM11RF08及其兼容卡
M120DV3 UART接口(9位數據格式) 3.3V Mifare S50,S70,FM11RF08及其兼容卡
M120DPCV3 UART接口(8位數據格式) 3.3V Mifare S50,S70,FM11RF08,FM1208,FM1204及其兼容卡
M1202TV3 UART接口(9位數據格式),雙天線 3.3V Mifare S50,S70,FM11RF08,FM1208,FM1204及其兼容卡
M120BV5 IIC接口 5V Mifare S50,S70,FM11RF08及其兼容卡
M120DV5 UART接口(9位數據格式) 5V Mifare S50,S70,FM11RF08及其兼容卡
M120DPCV5 UART接口(8位數據格式) 5V Mifare S50,S70,FM11RF08,FM1208,FM1204及其兼容卡
M120D2TV5 UART接口(9位數據格式),雙天線 5V Mifare S50,S70,FM11RF08,FM1208,FM1204及其兼容卡

主要技術指標:

  • 讀寫距離:40~50mm(採用標準M1卡測試)
  • 電源:DC3.3V或DC5V
  • 標準小功率模塊:讀卡平均電流:5V/25 mA
  • 工作溫度:-10~+70℃
  • 超小尺寸:採用天線一體尺寸63X35mm
  • 輸出接口針間距:2.54mm

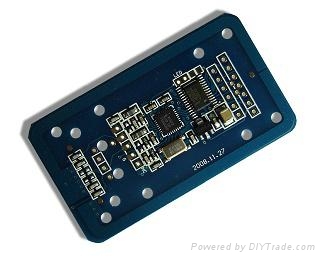

ROHS2.0 M120X Mifare高頻13.56MHz天線一體讀寫模塊 1
