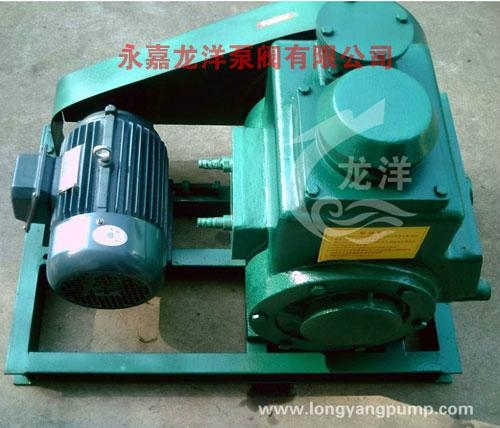

2X型雙級旋片式真空泵產品簡介：

2X型雙級旋片式真空泵臥式最新型最先進引進產品，屬國內空白，已通過省級鑑定，目前已申報國家鑑定本泵系雙級偏心式旋片結構。它有偏心裝置，泵孔內的轉 子及轉子槽內旋片，轉子帶動旋片旋轉時，旋片緊粘腔壁把進排氣口分割開來，並使進氣積腔容積週期性地擴大而吸氣，排氣腔容積則週期性縮小氣體，推開排氣， 從而獲得真空。本泵同國內同類產品相比，耗電少，真空度高，噪音低，外觀美觀，重量輕等優點.2X系列的各種真空泵的外形和結構是基本相同的，泵由電機經 三角皮帶傳動到轉子。電動機和泵用螺釘卡板固定在底盤上。
泵由泵體、高轉子、低轉子、前端板、后端板、高轉片、低轉片、排氣閥、排氣罩、視鏡等零部件組成。
在泵體內壓入一箇中隔板、將泵殼分成高低真空室，各室都有排氣門，高真空室排氣與低真空室進氣相通。高轉子前端伸出前軸；后端伸出后軸。前軸通過前端板的 軸承支持、經過油密封室而伸出前端板外：后軸由中隔板上的軸承支持。而伸入低真空室內，低真空室轉子則裝在后軸上、故高低轉子均由前軸帶動。高低轉子都有 對開的槽子，呈"T"形的旋片由彈簧開而裝于槽內。泵的進氣口處有過濾網，而排氣口處有擋油網，視鏡左邊有摻氣閥，下邊有放油塞。

2X型雙級旋片式真空泵型號意義：

2X型雙級旋片式真空泵產品用途及使用範圍：

1、2X型旋片式真空泵是用以抽除特定密封容器內的氣體，使該容器獲得一定真空的基本設備，由於現代科學技術的高度發展，真空泵的應用遍及各個科學領域和 各種企業事業單位，可供冶金、化工、輕工、石油、醫療、製藥、印染、電器、電真空、半導體、食品、原子能、紡織等科研機關、大專院校、工礦企業作科研和生 產與教學之用。
2、由於旋片式真空泵是用黑色金屬製造，而且比較精密，整個泵的工作都是聯繫在一起的，所以旋片式真空泵不適用於抽除含氧過高的、有毒的、有爆炸性的浸蝕 黑色金屬的和對真空油起化學作用的各種氣體，也不可做為壓縮機和輸送泵使用。如有氣鎮裝置的泵，可抽除一定地的可凝汽體。
3、旋片式真空泵可以用來直接獲得真空度在10~3托以下的真空作業，以及配合其它真空作業之用。
4、旋片式真空泵一般在不低於5℃的室溫及不高于90%的相對溫度的環境內使用。

2X型雙級旋片式真空泵結構及原理：

5、圖1是旋片式真空泵泵原理圖，轉子3及7與高真空室外1及低真空室6相切，轉子3及7沿箭頭方向旋轉，帶動轉子槽內滑動的轉片旋轉,由於彈簧9及離心 力的作用, 轉片外端緊貼高低真空室的內表面滑動,把轉子與高低真空室所形成的月窪形空間從進氣嘴2到排氣閥門5和從過氣管4到排氣閥門10之間分隔開來,形成二或三 個容積,並且週期性的大小變化,當在圖示旋片式真空泵位置繼續旋轉時A及C容積逐漸增大,被抽容積氣體沒進氣嘴進入泵內,同時B及D容積逐漸減少,壓力升 高,隨後沖開排氣閥門5及10,將氣體排出真空室外,氣體經過油面而排于大氣之中,因為油是淹住排氣門的,故能防止氣體返回真空室。當抽氣壓強較高時,高 低真空室的閥門都排氣,相當于單級泵,當真空度較高時,全部氣體進入真空室,再由排氣閥門10排出,此時二級串聯即進入雙級泵工作。

如被抽除的氣體中含有較高的蒸汽氣體時，在氣體受到壓縮而其蒸汽的分壓強超過此蒸汽在泵內溫度下的飽和壓強時，此時蒸氣被壓縮成為液體，旋片式真空泵無法 排出，而混在真空油內，使泵的性能大大降低。如果摻入適量的空氣，使蒸汽在受到壓縮時，其分壓強也低於泵溫的飽和壓強，則蒸汽在變成液體前就能被排出泵外 去，故本系列2X-4以上的泵都裝有能放入一定量氣體的摻氣閥11見圖1

2X型雙級旋片式真空泵性能參數：
