9V至28V轉12V3A電流86%效率昇降壓芯片

9V至28V轉12V3A電流86%效率昇降壓芯片
型號:AH3505
品牌:振邦微
原產地:中國
類別:電子、電力 / 電子元器件 / 集成電路
標籤︰9V至28V轉12V3A , 2.8V至6V轉3V , 應急充電器IC
單價: ¥0.2 / 個
最少訂量:1000 個
發送查詢

產品描述

    振邦微科技AH3505為一款頻率可調、外置MOSFET大電流升壓芯片,電路PWM輸出直接驅動N溝道場效應管驅動升壓實現大電流輸出,芯片的供電範圍為2.2~15V,該控制器採用獨特的控制方案,PWM(脈衝寬度調製)的優越性,提供一個高效、較寬電壓調節範圍的電源。具有較小的靜態電流,在重載情況下具有較高的效率,噪聲小。採用很小體積的外圍元件就可獲得滿意的輸出紋波,這樣便於降低電路成本及電路的尺寸。AH3505廣氾應用於CCD/CATV/PMPDSC/DSV、STB/VGA Card、DPF(數碼相框)、LCD Panel背光、移動電源、應急充電器,其基本特性如下: 9V至28V轉12V3A電流86%效率昇降壓芯片
1. 提供高精確度參考電壓源: 0.5V(+/-2%)
2. Totem Pole 輸出PWM 信號,用以直接推動NMOS
3. 寬工作電壓範圍:3.6V-15V
4. 寬工作頻率範圍:50KHz~1MHz
5. 欠壓IC 栓鎖功能(UVLO)
6. 最大PWM DTC 限制:75%
7. 軟開機及短路保護功能 (Soft-Start amp;am SCP)
8. 省電功能 (Shutdow Mode)

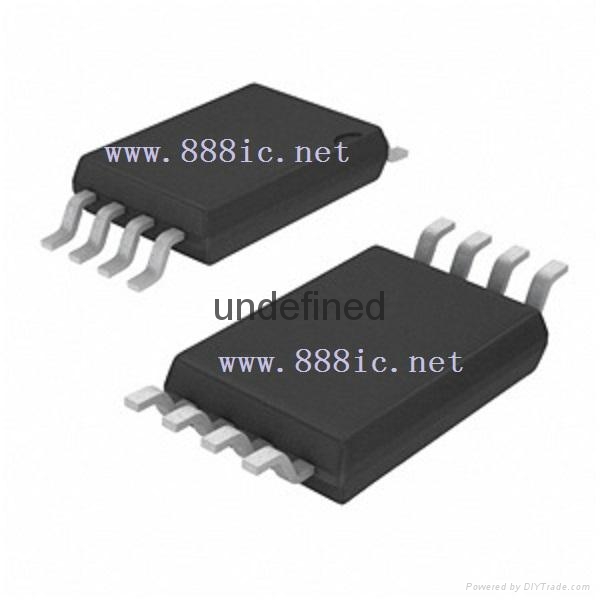

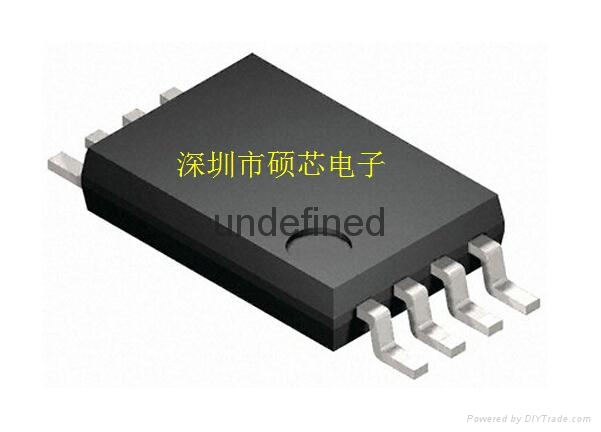

9. TSSOP-8L封裝
AH3505典型應用

 輸入電壓      輸出電壓          輸出電流            轉換效率

 2.8V-6V      3V               1A               86%

 9V-28V       12V              3A               86%

 深圳市振邦微科技有限公司
    聯繫人:黃生
    手機:15302778883
    電話:0755-33653223
    傳真:0755-23303189
  QQ郵箱:1224122217@qq.com
     QQ:   1224122217
    網址:http://www.888ic.net
    地址:深圳寶安區西鄉大道豐和園大廈二樓207
