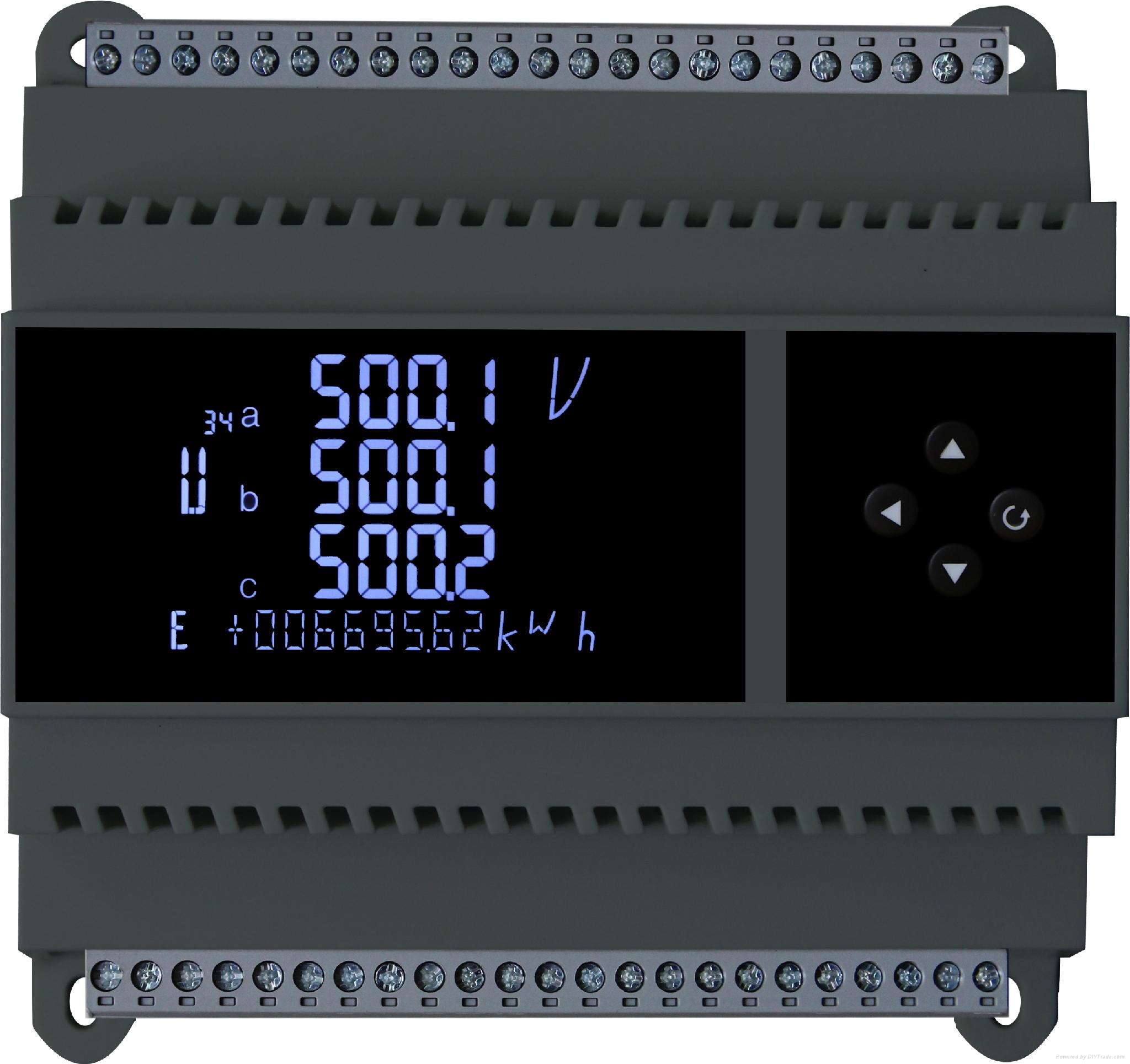

虹潤三相液晶智能電量變送器

虹潤三相液晶智能電量變送器
型號:NHR-D23系列
品牌:虹潤
原產地:中國
類別:電子、電力 / 其它電力、電子
標籤︰三相電量變送器 , 多功能電壓表 , 電氣
單價: ¥10 / 台
最少訂量:1 台

產品描述

虹潤三相液晶智能電量變送器,NHR-D23系列三相液晶智能電量變送器

概述
    本產品是一款高性價比的智能電參數變送器,採用大規模集成電路,以低功耗的微處理器為核心,帶黑底白字的段碼液晶顯示,配備按鍵操作更加方便。它應用數字采樣技術對單相電氣線路中的電壓、電流、有功、無功、功率因素、頻率、有功電能、無功電能及視在功率進行實時測量與顯示,並通過RS485/RS232接口或模擬量變送輸出接口對被測量電量數據進行遠傳,廣氾應用於各種工業控制與測量系統及各種集散式/分布式電力監控系統中。
    產品設計遵循電力儀表國標和行標GB/T22264-2008《安裝式數字電測量儀表》、JB/T10736-2007《低壓電動機保護器》、GB/T15576-2008《低壓成套無功補償裝置》、GB/T22387-2008《剩餘電流動作繼電器》等標準。
  功能
黑底白字的段碼液晶顯示
三相交流電壓、電流、功率因素、工頻周波、有功功率、無功功率、諧波、平衡功率輸入
模擬量、RS-485、RS-232信號、累積電能脈衝輸出
帶兩路報警功能
模塊化設計,體積小,功耗低
標準的35mmDIN導軌卡式安裝

儀表選型

    7   8   9   10   11   12   13   14
D23系列三相液晶智能電量變送器 NHR-D23 - - / / - - - -
規格 註釋   |
|
|
|
|



|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|





























/
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

























/
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

  |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

  |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

  |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

  |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

A
D
7 <輸入>(從列表中選擇代碼)
代碼 類型
A 交流電流 (0-5A)
V 交流電壓 (0-600V)
W 有功功率
Ep 有功電能
E3p 三相平衡功率(不可切換)
War 無功功率
Eq 無功電能
VA 視在功率
Es 視在電能
COS 功率因素
HZ 工頻周波
Har 三相諧波
55 全切換
8/9/10 <變送輸出>(從列表中選擇代碼)
代碼 類型
X 無輸出
0 4-20mA
1 1-5V
2 0-10mA
3 0-5V
4 0-20mA
11 <報警輸出>(從列表中選擇代碼)
代碼 類型
X 無輸出
2 2限報警
12 <通訊輸出>(從列表中選擇代碼)
代碼 類型
X 無輸出
D1 RS-485通訊(Modbus)
D2 RS-232通訊(Modbus)
13 <累積脈衝輸出>(從列表中選擇代碼)
代碼 類型
X 無輸出
PO 累積脈衝輸出
14 <電源>
AC100-265V 50/60Hz
DC24V

型號舉例:NHR-D23-W-0/X/X-2-X-X-A(A/0-5A;V/0-500V)
三相液晶智能電量變送器,三相有功功率輸入,輸入信號為0-5A、0-500V,一路輸出信號為4-20mA,帶兩路報警輸出,供電電源為AC100-265V。

備註:
電流輸出與電壓輸出之間是不可切換的,需通過更改硬件完成,訂貨時請註明清楚;
訂貨時請在選型后標註輸入量程範圍;
特殊功能可訂製。

祥細鏈接:http://www.hrgs.com.cn/shop/?type=detail&id=194
