RFNC8 筆記本智能電池測試設備

1    概述

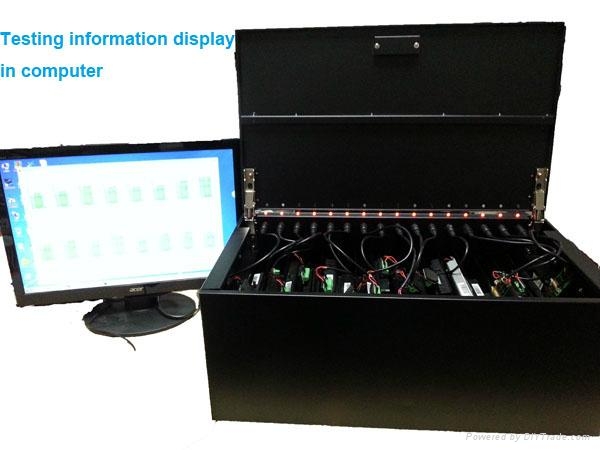

RFNC8是一款專為筆記本智能電池測試及管理設計的的多功能設備，設備上電后，只需簡單使用USB線與電腦連接，並通過我司提供的RFNC8電池管理軟件，即可控制管理16路電池正常工作。
    能最多實現16路筆記本電池的通訊控制
    對電池 充電、放電、測試、容量校準及充放電至50%等功能控制
    實時更新電池數據，LED指示工作狀態
    能準確獲取每路電池的詳細信息並通過軟件界面直觀顯示
    實時繪製記錄電池工作曲線

4.1    基本參數
    尺  寸：540×315×220mm³
    重  量：15.5kg
    電  源：輸入100~240V，輸出24V  32A
    充電電流：默認2A，最大2.5A
    放電電流：默認500mA，最大可達2.5A
    待機功耗：≤1W
    工作溫度：0－40℃、20%－90% RH（Non Condensing）
    存儲溫度：-20℃－65℃、10%－95% RH（Non Condensing）
    散熱方式：主動散熱
    智能保護：過壓保護、過流保護、短路保護及異常報警

4.2    功能說明
1.    電池充電 (Charge)
電池充電分以下幾個階段，電池的初始充電模式視電池起始電壓而定，充電過程可能不需要激活和預充
1)    預充模式
預充條件：單節電壓低於3000mV
2)    恆流模式
恆流條件：單節電壓高于3000mV但低於4200mV，進入快充，電流因容量而異
3)    終止模式
結束充電：進入恆壓充電電流將逐漸減少，當電流小於終止電流或電量達到100%並且電流小於1A，充電結束

符合下列條件之一，充電自然結束：
    電量 ≧ 99，電流為0
    電量滿，即rmc = fcc；剩餘容量=滿充容量
    恆壓充時電流減小到終止電流
    充電結束附加條件：電量達到設定值


2.    電池放電 (DisCharge)
內部恆流放電，放電電流默認為500mA, 最大可達3A。可通過RFNC8軟件設置放電電流，設置值與實際值之間可能存在一點偏差，具體值與電池有關。
符合下列條件之一，放電結束：
    電量百分比≦設定值
    電壓≦設定值
    放電至電流為0

3.    電池測試 (Test)
通過對電池進行短時間的充電和放電，測試電池充、放電功能是否完好，充電20S，放電10S，
測試成功后LED綠燈閃爍，同時軟件彈窗提示。
測試失敗后LED紅燈閃爍，同時軟件彈窗提示。

測試異常的可能原因及對策
電池電壓較低，導致放電失敗。嘗試給電池充電，提高電壓后再測試
電池電量太高，導致充電失敗。嘗試給將電池放電，待電池清除“滿電量”標誌后再測試
電池連接線接觸不良
儀器故障或電池已坏

4.    容量校正 (Calibrate)
電池經過多次循環使用后，電池中的管理芯片記錄的電量與實際電量產生偏差，當偏差達到一定程度時會影響正常使用。電量校正功能通過對電池進行一次充分放電來修正管理芯片記錄的電量數值，並且對電池進行一次充分充電

注意：放電過程遵循一般放電。如果將結束電量和電壓都設置得很低，放電過程中可能出現“電池掉線”現象。原因是深度放電造成電池無法正常通信。遇到這種情況，只要對電池進行激活充即可

5.    停止 (Stop)
停止當前工作狀態

6.    CD50%與DC50%

CD50%：先充電后放電至電量達到滿充電量的50%
DC50%：先放電后充電至電量達到滿充電量的50%
充電和放電都遵循一般的充放電結束條件
電量校正、50%功能的充電、放電都遵循一般的充電、放電約束條件，尤其是深度放電可能造成通信中斷，因此需要合理設置約束條件

7.    LED指示
綠燈亮：正常充電
綠燈閃：任務完成
紅燈亮：正常放電
紅燈閃：異常報警  (可能原因： 充電無電流、放電無電流、工作超時或激活失敗)

8.    智能保護
1).過流保護、過壓保護：
正常情況下電流和電壓均在限制範圍之內。即使此部分電路故障，電源輸出口處的保險絲也可以保証輸出電流不會超過3A
2).短路保護：
硬件實現短路保護，當電池接反或短路時不向外供電
3).主動散熱:
放電狀態，（如果電流存在）風扇啟動；
其它狀態，當溫度高于48℃左右時風扇啟動，當溫度低於40℃左右時風扇停止
4).異常報警:
發生異常時終止正在執行的功能，並且 LED紅燈閃

    充電功能，持續一段時間（約50s）沒有電流
    放電功能，持續一段時間（約25s）沒有電流
    充電過程超過8.8H
    放電過程超過9.9H
