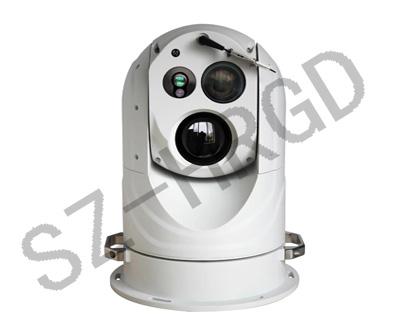

08D穩定平台

• 兩軸陀螺儀穩定平台；
• 能支持可見光和紅外熱成像模塊；
• 支持IP67、防雷、防浪涌、防突波；
• 三防處理：防潮、防鹽霧、防腐蝕；
• 方位角度範圍:N×360º連續；
• 俯仰角度範圍:-60º~+90º；
• 轉動最大速度:80º/S；
• 轉動最大加速度:90º/S2；
• 陀螺儀:有；
• 穩定精度：≤0.2°；
• 最大載體跟隨速度：70°/s；
• 控制方式：RS422/RJ45網絡；
• 尺寸：326mm×446mm ；
• 重量:≤16kg；
• 電源：DC24V±15%,5A
• 功率：平均功耗：≤60W；峰值功耗：≤100W；
• 貯存溫度： -40℃~70℃ ；
• 工作溫度： -30℃~60℃；
• 溫 濕 度：≤90%，具有良好的電磁兼容性，與船上其它設備不互相幹擾。































一、 艙內顯示器

19.5寸高清顯示器（臺式）





二、 艙內控制鍵盤參數

產品特性:

1) 體積小巧，適合在船上 、應用軟件等小型系統上使用；

• 二維操作搖桿，讓更小的體積實現更多的功能；
• 在線刷新程序功能，客戶可以把控制鍵盤連接到電腦上，直接升級固件程序；
• 專門針對船上、汽車上使用，功耗低；
• LED液晶屏顯示，直觀方便。



控制鍵盤參數:

項目	參數
供應電源	DC12V
環境溫度	-10-55℃
環境濕度	≤90%RH(無霜結)
通訊方式	RS485半雙工(網絡)
通訊波特率	2400bps
通訊協議	Pelco-D
控制地址	地址碼：1～32





















三、 硬盤錄像機參數（4路-1T硬盤）

功能特性：

1) 可接駁符合 ONVIF、RTSP 標準及眾多主流廠商（ACTI、ARECONT、AXIS、Bosch、Brickcom、Canon、Panasonic、PELCO、SAMSUNG、SANYO、SONY、Vivotek、ZAVIO）的網絡攝像機；

2) 最大支持 400 萬像素高清網絡視頻的預覽、存儲與回放；

3) 支持螢石云存儲；

4) 支持 IP 設備集中管理，包括 IP 設備參數配置、信息的導入/導出和升級等功能；

5) 支持 H.265 高效視頻編碼碼流，支持 Smart265、H.265、H.264 IP 設備混合接入；

6) 支持 HDMI 與 VGA 同源輸出，支持 HDMI 接口 4K 超高清顯示輸出，支持 VGA 接口高清 1080p 顯示輸出；

7) 支持一鍵添加 IP 設備以及一鍵開啟錄像功能；

8) 支持錄像文件按時間打包；

9) 支持智能搜索、回放及備份功能，有效提高錄像檢索與回放效率；

10) 支持即時回放功能，在預覽畫面下對指定通道的當前錄像進行回放，並且不影響其他通道預覽；

11) 支持最大 8 路同步回放和多路同步倒放；

12) 支持假日錄像；

13) 支持 1 個 SATA 接口；

14) 支持螢石云服務，可一鍵配置上網；

15) 支持網絡檢測（網絡流量監控、網絡抓包、網絡資源統計）功能；

16) 支持 GB28181 平台接入。



































四、 可見光數字高清攝像機

網絡數字高清機芯

 規 格

型號
有效像素	200萬像素
分辨率	1920×1080@60fps
成像器	1/1.8” CMOS星光級攝像機
變倍	35倍連續變焦
焦距	6-210mm
照度	彩色:0.0005 Lux@(F1.5,AGC ON)；黑白:0.0001 Lux@(F1.5,AGC ON)
視頻壓縮格式	H.265/H.264/MJPEG
彩色黑白轉換	日/夜自動轉換,ICR機械式雙濾光片切換
聚焦	自動聚焦/一次聚焦/手動聚焦
光圈	支持自動光圈，手動調節光圈
寬動態	支持
透霧	支持
背光補償	自動
增益控制	自動
白平衡	手動/自動











































五、 紅外熱像儀及鏡頭參數



非制冷熱像儀50mm定焦系統、

光學參數
焦距	50mm
光圈	1.0
工作波長	8～14μm
調焦距離	40cm～∞
適配探測器	非制冷氧化釩/多晶硅
工作溫度	﹣20℃ ~ ﹢60℃
鏡頭材料	鍺
鍍膜工藝	C+AR















384×288分辨率非制冷熱像儀

紅外熱成像探測器：
性能	像元尺寸	384
	分辨率	384*288
	像元尺寸	12μm
	光譜範圍	8-14μm
	熱靈敏度	≤0.06℃@F1，300K
	幀頻	50Hz
	電子放大	1X/2X
環境條件	工作溫度	-30°C 到+60°C
	存儲溫度	-40°C 到+70°C
