◎ SHS-C、SHS-LC
15C/15LC、20C/20LC、25C/25LC

30C/30LC、35C/35LC、45C/45LC

55C/55LC、65C/65LC

 ◎ SHS-V、SHS-LV
15V/15LV、20V/20LV、25V/25LV

30V/30LV、35V/35LV、45V/45LV、55V/55LV、65V/65LV

 ◎ SHS-R、SHS-LR
15R、25R/25LR

30R/30LR、35R/35LR

45R/45LR、55R/55LR

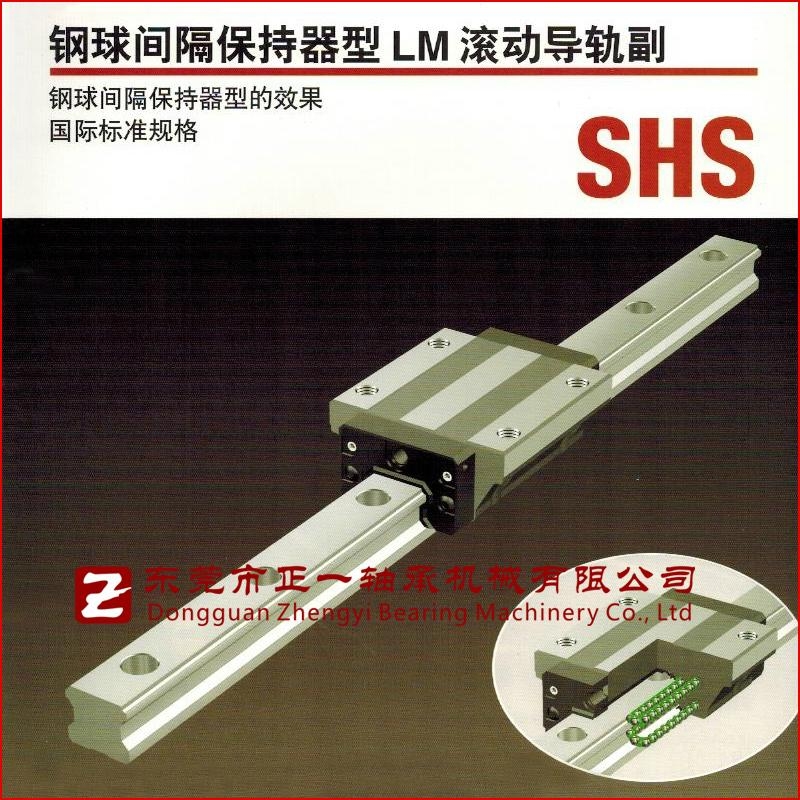

 ◎ 鋼球沿着LM軌道和LM滑塊上經精密研磨加工而成的4列滾動面進行滾動；通過球保持器與組裝在LM滑塊上的端蓋板，使鋼球列作循環運動。

 ◎ 為使LM滑塊上的4個作用方向（徑向、反徑向和側向）均具有相同的額定載荷，各鋼球列被設計成按

接觸角45°配置，因此無論何種姿勢都可以使用。並且因能施加均等的預壓，從而既能一邊維持較低的磨

擦係數，又加強了4個方向的剛性。同時，因斷面高度低，並且對LM滑塊進行了高剛性設計，從而能獲得

穩定的高精度直線運動。

1.4方向等負荷

    為使LM滑塊上的4個作用方向（徑向、反徑向和側向）均具有相同的額定載荷，各鋼球列被設計成

按接觸角45°配置，因此無論何種姿勢都可以使用，用途廣氾。

2.自動調心能力

    由於THK獨特的圓弧溝槽的正面組合（DF組合）具有自動調心能力，即使施加預壓也能吸收安裝誤

差，從而得到高精度、平滑穩定的直線運動。

3.世界標準尺寸

    SHS的尺寸設計以由直線運動系統之先驅THK所開發的、事實上以成為世界標準的全鋼球LM滾動導

軌HSR型為基準。

4.低重心、高剛性

    通過對LM軌道橫斷面尺寸的小型化，使重心變低，同時實現了高剛性。









[THK] 蒂業技凱(中國)投資有限公司



    THK于1972年成為世界上第一家開發了直線運動 (LM) 導軌並使之商業化的公司，LM滾動導軌系THK公司主要產品，是全球率先將直線滾動部件付諸于實際應用的產品。它使開發高精度、高剛性、節能型、長壽命的高速機床成為現實。
