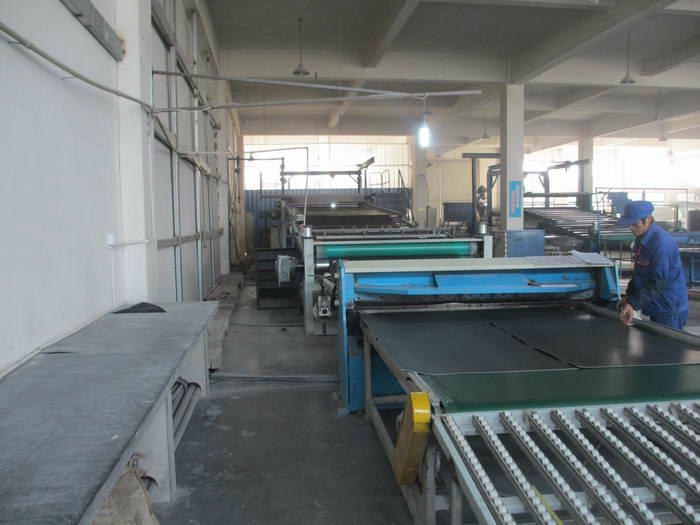

汽車地毯片材擠出機

1、各種橫截面一定，長度連續制品。如管、板、棒、片、絲、薄膜、電線電纜的塗覆、異型材等。 塑料的着色、混煉、塑化、造粒及共混改性等。 擠出+吹脹         擠出吹塑           中空吹塑制品 擠出+拉伸           擠出拉幅               拉伸薄膜

2、擠出成型 ：使高聚物熔體（或粘性流體）在擠出機的螺杆或柱塞的擠壓作用下，通過一定形狀的口模而連續成型，所得的制品為具有恆定斷面形狀的連續產品。

3、擠出成型基本過程：螺杆旋轉，連續地將塑化好的物料從擠出機料筒輸送到一定形狀的口模（機頭），使之在熔融狀態下成型，然後通過牽引裝置連續地從口模中拉出，並同時進行冷卻定型處理。 4、關鍵部分擠壓系統：螺杆+料筒， 5、輔機：機頭（口模） 定型裝置  冷卻裝置  牽引裝置  切割裝置  堆放或卷取裝置 6、加料口：在料筒上，起進料作用。進料口處可水冷卻，防止聚合物過早升溫，加強輸送效果。 上料部分作用：將物料輸送到加料斗，連續均勻供料，預熱乾燥 ，混合。 7、螺杆主要參數： 螺杆直徑D、長徑比L/D、螺杆壓縮比A、螺槽深度H1和H3、螺旋角、螺紋稜部寬E等 8、螺杆的長徑比L/D：螺杆工作部分的有效長度L和直徑D之比。決定螺杆體積容量的主要因素，影響熱量從料筒壁傳給物料的速率。有效工作長度取決于物料經過多長曆程，才達成型所需的粘流態。             增大長徑比，改善塑料的溫度分布，混合更均勻，漏流和逆流減小，生產能力提高，是發展方向。 一般為25。           但太大不宜擠熱敏性塑料，製造和安裝困難。 選擇依據：物料的物理性質和制品性能要求。          難加工的，如含氟塑料，需較大長徑比。           粒料造粒，L/D較小；粉料造粒，L/D較大。

9、壓縮比A：螺杆加料段第一個螺槽的容積與均化段最後一個螺槽的容積之比。作用：擠壓  排空氣， 塑料加工，一般取2-5。A越大，塑料受到的擠壓作用也越大，排除物料中空氣的能力越大，但是A太大，螺杆本身的機械強度會下降。A獲得的方法主要是採用等距變深螺槽（最常用）、等深變距螺槽。變深變距螺槽。

10、螺杆的作用：輸送物料     傳熱塑化物料      混合均化物料

11、加料段（物料固態）：等深等距的深槽螺紋。   主要功能：將料斗來的塑料傳送給壓縮段，同時加熱物料。 壓縮段（固熔共存—粘流態）：螺槽容積（深度）逐漸減小。     主要功能：擠壓和剪切物料，使塑料受熱和前移，逐漸壓實並軟化為連續的熔體，將夾帶的空氣由加料段排出。       均化段（粘流態）：使熔體進一步塑化均勻，並定量、定壓由機頭口模擠出。
