一體式漿液閥（整體式漿液閥、刀型閘閥）

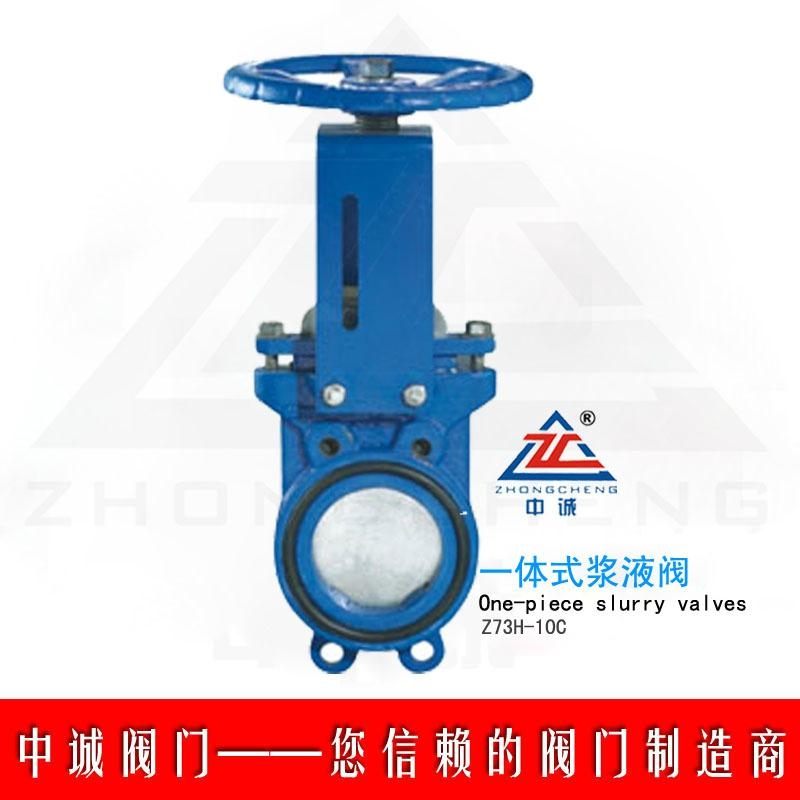

一體式漿液閥（整體式漿液閥、刀型閘閥）圖

    一體式漿液閥（整體式漿液閥、刀型閘閥）.一種整體式漿液閥，包括閥體、閥杆和閘板，閥體的內壁嵌裝有Ｕ型的彈性中空式密封條，閘板的邊緣則和密封條接觸密封配合，閥體是整體成型結構，且密封條的空腔中內置有彈性鋼絲構成支撐加強結構。本實用新型採用整體成型的閥體，強度高，不易損坏，生產迅速。在密封條的空腔中置放有彈性鋼絲，加強彈性，支撐可靠，裝配嵌入閥體內壁中很方便，防止密封條變形洩漏，密封性能更好，充分保証了漿液閥的零洩漏，介質雙向流動基本無流阻。

一、主要性能規範及特點
公稱壓力（MPa）

殼體試驗（MPa）

密封試驗（MPa）

工作溫度

適用介質

0.6
1.0

0.9
1.5

0.66
1.1

≤80℃
≤80℃

紙漿、污水、煤漿、灰、渣水混和物



本閥主要由閥體、O型圈、閘板、閥杆、支架等部件組成。

1.採用對夾一體式結構，體積小，重量輕：

2.完全敞開的通道，可以防止介質在閥內的沉積：

3.採用可更換式密封結構，一改普通漿液閥與刀型閘閥維修難的問題

4.閥體材質由傳統的鑄鋼更換成了球墨鑄鐵，耐腐蝕性更好，有效延長了使用壽命


二、主要零部件材質
體、蓋

閥板

閥杆

密封面

不鏽鋼、球墨鑄鐵、灰鑄鐵

不鏽鋼

不鏽鋼

橡膠、四氟、不鏽鋼、硬質合金



三、主要外形及連接尺寸（mm）
MPa

DN

L

D

D1

H

          N-M
1.0

50
40

125
      95

425

      4-M16

65

40
145

 110

475

4-M16

80

50
 160

 127

505

8-M16

100

50    180
 149

580

8-M16

125

 50

210
 174

655
8-M16

150

 60

240
 199

745

8-M20

200

 60

295
 250

890

8-M20

250

 70

350
 310

1125

12-M20

300

 70

400    360
1325

12-M20

350

96    460    416
 1480

16-M20

400

100    515    466
 1645

16-M24
