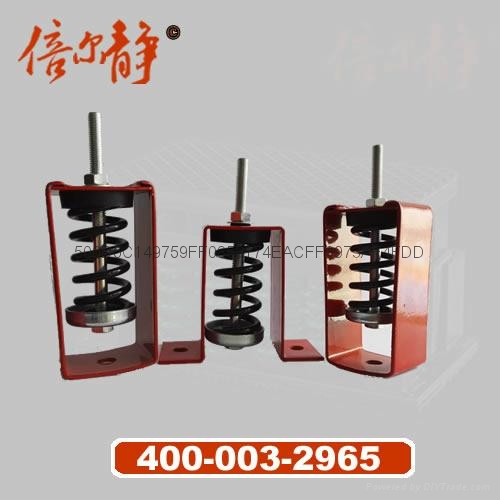

彈簧支弔架



一． 產品概述：

       彈簧支弔架有叫變力彈簧支弔架，整定彈簧支弔架，可變彈簧支弔架，主要用於垂直熱位移較小的管道及相關部件；彈簧支弔架承受管道荷載，其輸出力與本身彈簧的變形量成正比。一般載荷範圍20~21000kgf，最佳位移量為40、45、80、90mm，使用溫度-40~120℃；推薦載荷變化係數:≤25%。廣氾用於電力、冶金、化工、石油、紡織等行業，



二． 產品結構及分類

      公司的彈簧支弔架依據不同的生產標準，主要有四大系列；各系列產品的外形、尺寸、基本特性無太大差異；

      1.西北電力設計院標準(D-ZD83-9100)： T系列彈簧支弔架，廣氾應用於火力發電廠的汽水管道。

           a) 彈簧支弔架結構型式：

               T1——單板整定 T2——雙板整定 T3——上方整定 T4——支架整定T5——橫擔整定

           b) 彈簧支弔架編號方法：以T表示系列，以101~120，201~220表示載荷及位移規格。

      2. 華東電力設計院標準， TH系列彈簧支弔架，廣氾應用於火力發電廠的汽水管道。

           a) 彈簧支弔架結構型式

               TH1-A——單耳中間連接 TH1-B——雙耳中間連接

               TH1-C——上螺紋中間連接 TH2——上下連接 TH3——支架彈簧

           b) 彈簧支弔架編號方法：以TH表示，以101~120，201~220表示載荷及位移規格。

     3.工部化工設計彈簧支弔架化工標準HG/T20644-1998 (CD42B5-89)所列VS系列彈簧支弔架，由國家石油和化學工業局主編，主要用於石油化工行業。

          a) 彈簧支弔架結構型式

               A型——上螺紋懸吊型 B型——單耳懸吊型 C型——雙耳懸吊型 D型——上調節擱置型

               E型——下調節擱置型 F型——支撐擱置型 G型——並聯懸吊型

          b) 彈簧支弔架編號方法：以VS表示，以30、60、90、120、150、180表示位移範圍，規格為0~24。

  4.機械行業標準JB/T 8130.2-1999《可變彈簧支弔架》(GB10182-88)所列；TD系列彈簧支弔架；

         a)彈簧支弔架結構型式

              A型——上螺紋懸吊型 B型——單耳懸吊型 C型——雙耳懸吊型 D型——上調節擱置型

              E型——下調節擱置型 F型——支撐擱置型 G型——並聯懸吊型

         b) 彈簧支弔架編號方法：以TD表示，以30、60、90、120表示位移範圍，規格為0~24

       另可根據用戶需要設計、生產超出上述標準範圍之外的彈簧支弔架。

需訂貨時，請提供以下信息：

        1.彈吊的型號；2.安裝載荷；3.工作載荷4. 熱位移量、位移方向；5.其它要求。
