169.8KHZ近程電力電纜電子標識器|地埋電子標識器​ED1100是一款國產化，採用ABS/HDPE 封裝，具有耐化學腐蝕，耐壓等特點，可選無ID版或帶10位編碼ID版的地下管道定位電子標識器。產品支持多種行業應用和多工作頻率選訂，如：電力（高壓電纜） 169.8Khz 、給水（水利） 145.7 Khz、排水（污水） 121.6 Khz 、通信（光纖|光纜）101.4 Khz 、 燃氣（天然氣|石油） 83 Khz / 87Khz 、有線電視 77 Khz、通用 66.35 Khz /133.3Khz等。無ID版ED1100可被ED8000和3M Dynatel 系列探測儀識別，可無縫啣接進口產品，填補市場國產化進程，避免進口產品的進貨週期長，卡脖子等行為的發生，為管線資產安全護航，為市政管理，智慧管網賦能。



一、產品功能

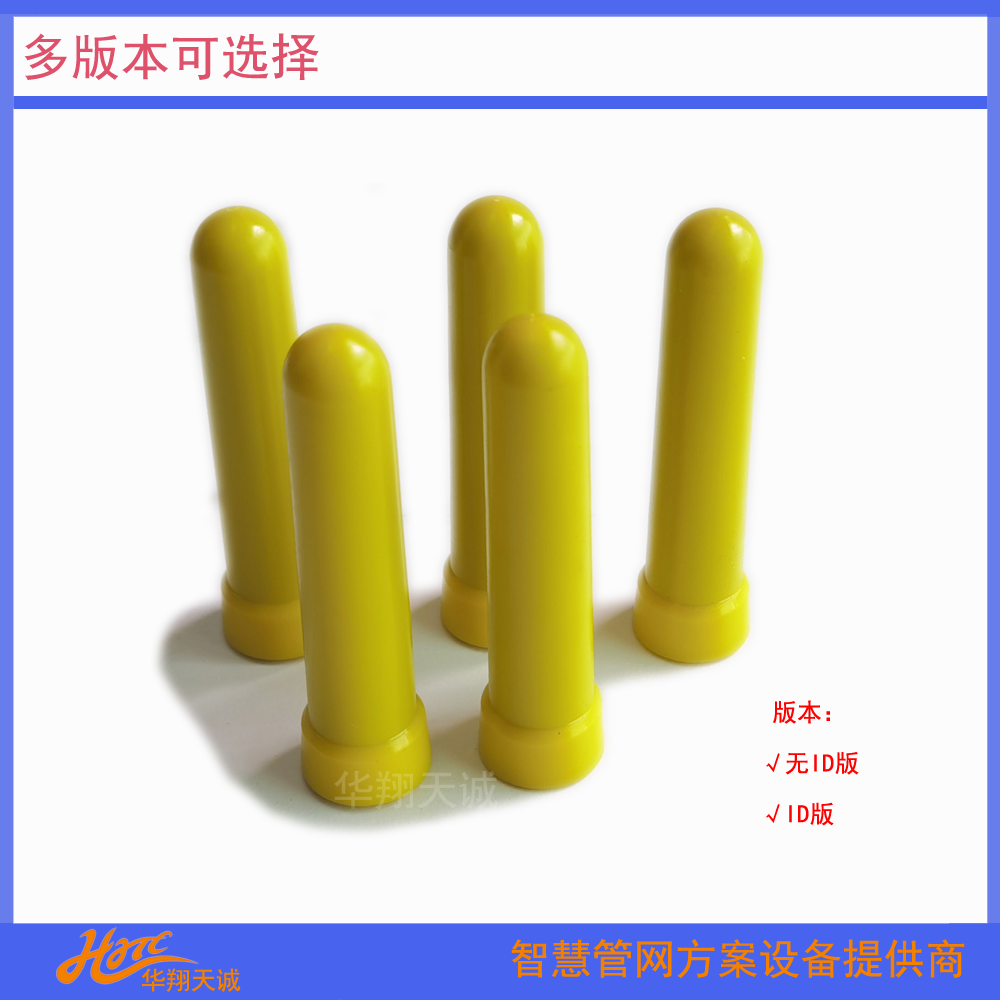

1、提供 ID 及無 ID 兩種版本；

2、ID 版本攜帶唯一 ID 編碼，包括 3 為芯片廠家編碼和 10 位用戶 編碼；

3、標識可探測深度 ：0.7 米 (不同頻率的最大埋深略有差異)

4、ED1100 各版本對應的探測儀如下：

帶 ID 版：ED8000 探測儀

無 ID 版：ED8000 或其他同頻率探測儀(例如：可被3M Dynatel 系列探測儀識別）



二、 性能參數

封裝材料：HDPE 封裝，耐化學腐蝕

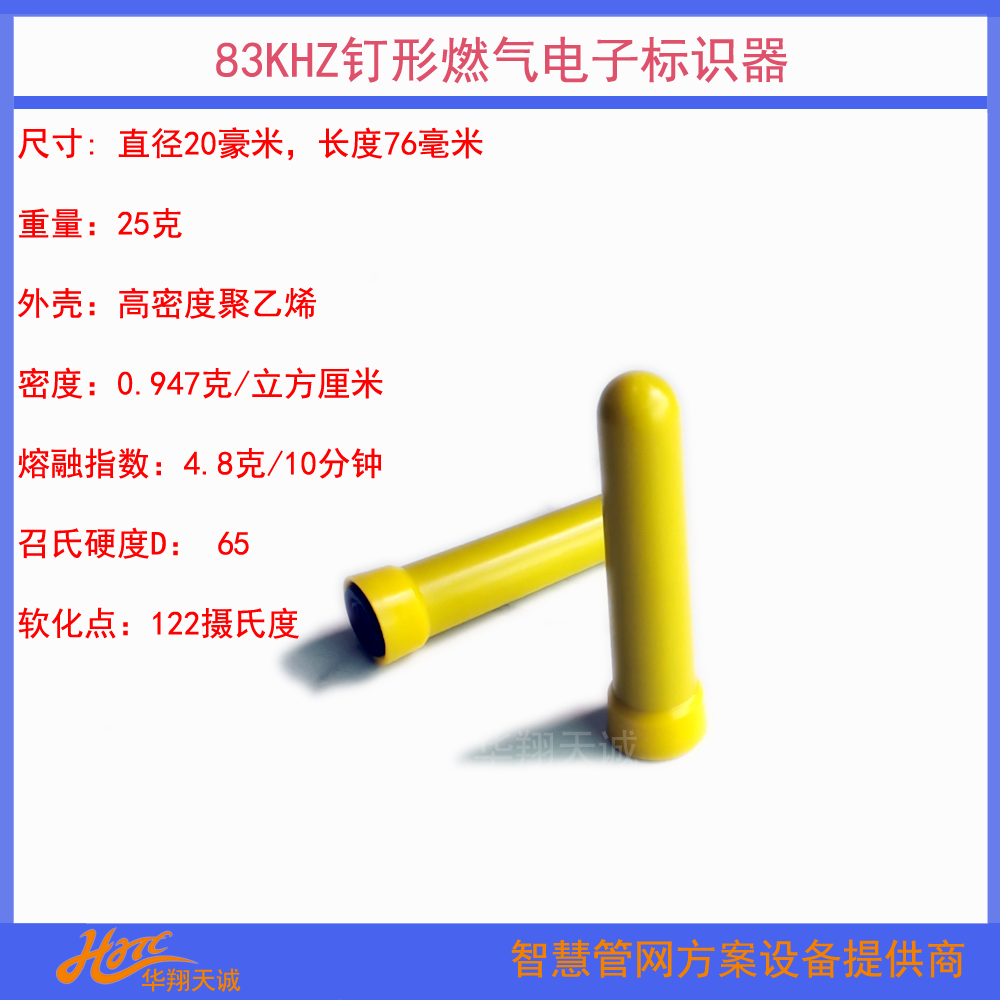

產品尺寸: 直徑 20mm、長度 76mm

產品重量：0.03 千克±10%

防水等級：IP68

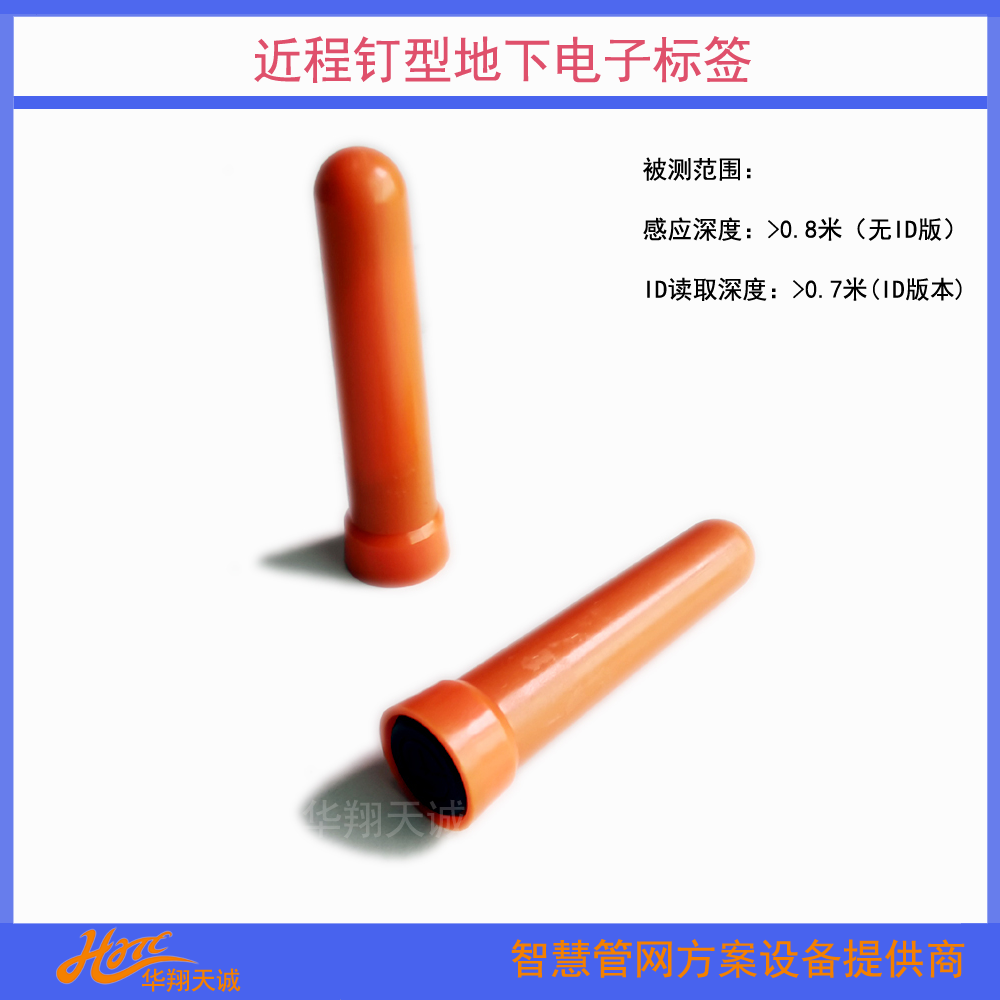

最大可被探測深度：

無ID版： 0.8 米 （可使用 ED8000 或 3M探測儀識別）

ID版：0.7米    (僅可使用 ED8000探測儀識別)

抗跌落能力：可承受從 10 英呎（約 3 米）高度向混凝土地面的摔落

抗壓能力：可承受 5KN 的壓力

工作頻率（可定製）：

√ 電力（高壓電纜） 169.8Khz

√ 給水（水利|自來水） 145.7 Khz

√ 排水（污水|水務） 121.6 Khz

√ 通信（光纖|光纜） 101.4 Khz

√ 燃氣（天然氣|石油） 83 Khz / 87Khz

√ 有線電視 77 Khz

√ 通用（市政） 66.35 Khz /133.3Khz



三、主要應用

地下管線及設施現場定位測量深度

管線巡查記錄

廢棄地下管線和設施定位

文物現場

保護建築週邊標記

其他日後難以找到的隱蔽設施等



四、地下電子標籤的的建議安裝位置

1、 地下管道接續點

2、 地面以下不可見的人井蓋；

3、 地下直埋的閥門、流量閥等設施；

4、 預埋管的端口；

5、 地下管線非人井內的轉彎起點、終點及轉彎半徑頂點位置，若轉彎半徑過大，建議在其它每偏離路由 0.3米敷設一個電子標籤以便精確定位，最近不低於2米間距用於識別轉彎路徑及深度；

6、 地下燃氣管道與其他地下設施的交越處；

7、 管道橫過道路的兩端；

8、 管道的深度變化大於 0.5 米時，位置最高和最低處；

9、 維修過的管道或接頭；

10、非開挖技術敷設的地下管道的兩端；

11、過河道的管道在河道兩端；

12、所有管道與其它管線設施或地下建築物的交越起始點及終止點；

13、圖紙上標註的其他重要地下管道設施；

14、二個電子標籤間距最大不能超過 50 米，最小不能少於 1 米

五、安裝方案

為保証最佳標識效果， ED1100 建議與被標識物保持 5cm 以上的距離，安裝時用衝擊鑽在地下電纜上方的混泥土水泥路面打一孔，將ED1100 釘標籤塞入孔中，然後上覆水泥把孔補上。
