Tiny4412是一款高性能的四核Cortex-A9核心板，由廣州友善之臂設計、生產和發行銷售。它採用三星Exynos4412作為主處理器，運行主頻可高達1.5GHz，Exynos4412內部集成了Mali-400 MP高性能圖形引擎，支持3D圖形流暢運行，並可播放1080P大尺寸高清視頻。三星旗艦智能手機Galaxy S3即是採用此CPU設計。

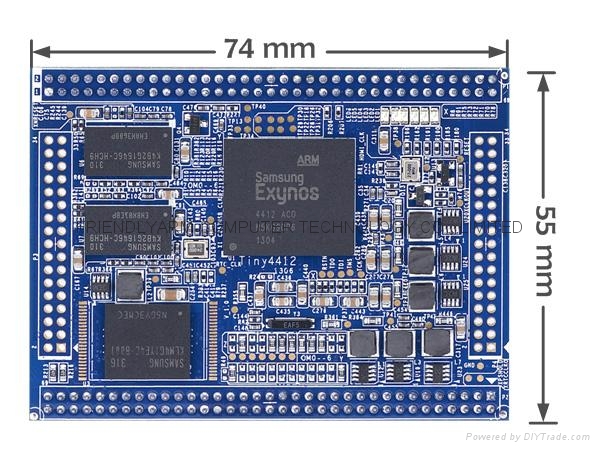

Tiny4412核心板採用了2.0mm間距的雙排針(P1, P2, P3, P4)，尺寸為74x55mm，總共引出208Pin引腳。其中P1和P2排針為標配焊接，它們已經包含了大部分常用的功能；P3和P4空焊，方便用戶擴展開發使用。Tiny4412實現了主控芯片難度最高的核心部分，因此非常適合企業用戶進行快速產品設計或項目開發，核心板標配1GB DDR2內存和4GB高性能eMMC閃存(另可選配8/16/32GB等容量)。

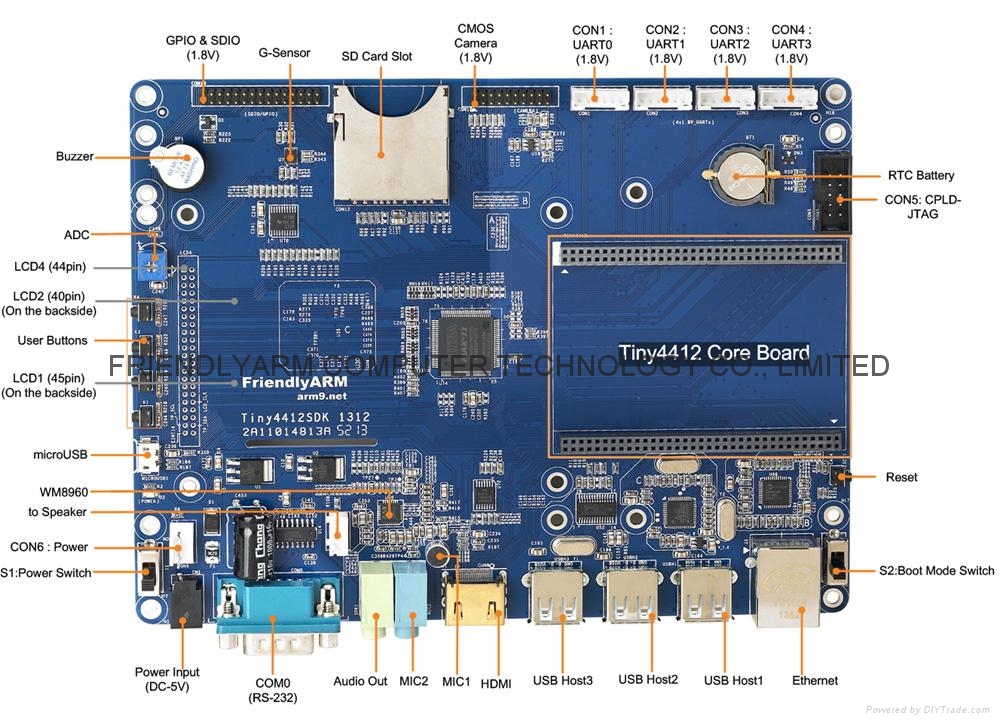

Tiny4412SDK是相應的參考設計底板，它帶有各種常見的標準接口，比如HDMI輸出，USB Host, SD卡，DB9串口，RJ-45以太網口，音頻輸入輸出口等，還有一些在板資源測試器件如EEPROM，蜂鳴器，按鍵，GPIO口，SDIO口等等，以便用戶全面的評估和使用核心板。因為Exynos4412定位主要是面向高端手持移動設備，為了做到低功耗，大部分IO口採用的是1.8V電壓，這就導致無法適用於一些常見的傳統IO模塊，因此我們在底板上對幾乎所有IO都做了電平轉換(轉為3.3V)，以便於老用戶依然能夠兼容使用，這可以大大節省產品項目開發的時間。
我們還充分地發揮了4412支持SD卡啟動這一特性，精心研製了功能強大的Superboot-4412，無需連接電腦，只要把系統ROM拷貝到SD卡中(可支持高達32G的高速大容量卡)，你就可以極速簡單地自動安裝各種嵌入式系統(Linux/Android/Ubuntu等)；這非常適合企業用戶批量生產和現場升級更新系統之用！
緊跟時代發展的步伐，我們還採用跨平台的Qt4開發了全新的USB下載工具MiniTools，配合Superboot，用戶可以像刷手機一樣刷板，它採用了世界通用的Fastboot底層驅動，因此可以通吃幾乎所有Windows系統(含32/bit-bit機器)，並且可以支持各種發行版Linux，如Fedora、Ubuntu等系統。 使用MiniTools，無需串口連接，只要USB，用戶可以選擇單個或多個系統映像文件，下載和燒寫一氣呵成，真正實現一鍵燒寫；另外，MiniTools還支持下載到內存運行，以及一鍵快速啟動功能，因此，MiniTools也非常適合開發者快速調試開發之用！
| CPU處理器 |
- Samsung Exynos4412，基於Quad Cortex-A9，運行主頻1.5GHz
|
| DDR3 RAM內存 |
- 1GB DDR3 RAM
- 32bit數據總線，單通道
|
| FLASH存儲 |
- 標配4GB eMMC 閃存
- 可選16/32GB eMMC 閃存（價格不同）
|
| 接口資源 |
- 2 x 60 Pin 2.0mm space DIP connector
- 2 x 34 pin 2.0mm space DIP connector
|
| 在板資源 |
- 4 x User Leds(Green)
- Supply Voltage from 2V to 6V
|
| PCB規格尺寸 |
- 8層高密度電路板，採用沉金工藝生產
- Size: 74 x 55 x 10 (mm)
|
| 軟件支持(詳細特性見後面說明) |
- Superboot-4412
- u-boot for Tiny4412(完全開源)
- Android 4.2(基於Linux-3.5內核)
- Linux + Qtopia2 + QtE-4.8.5
- Ubuntu 1204
|
| 增強版和標準版的區別 |
| |

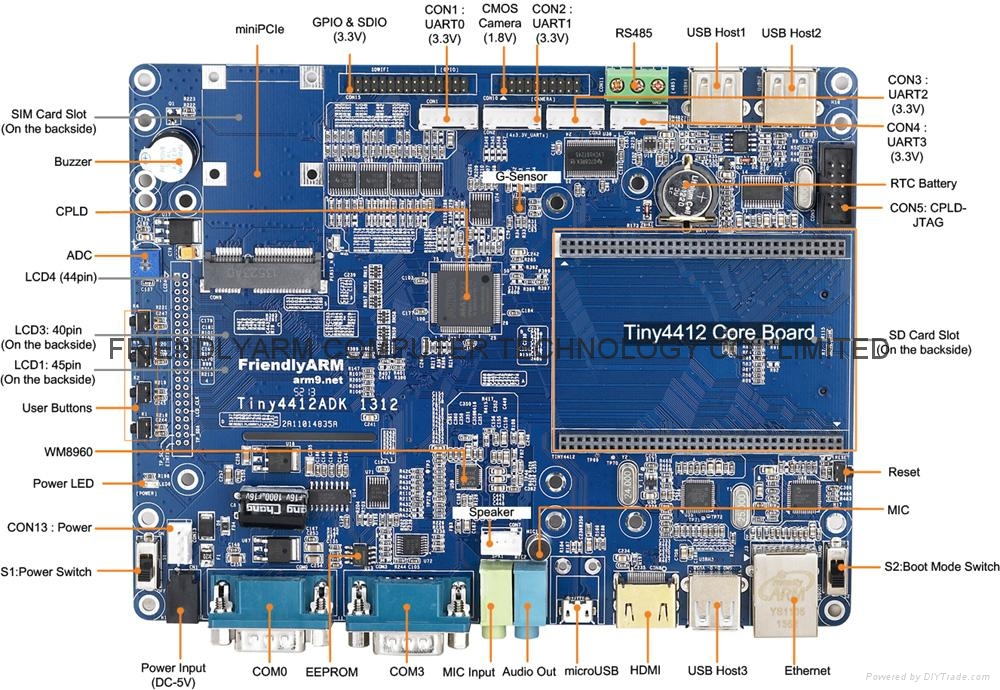

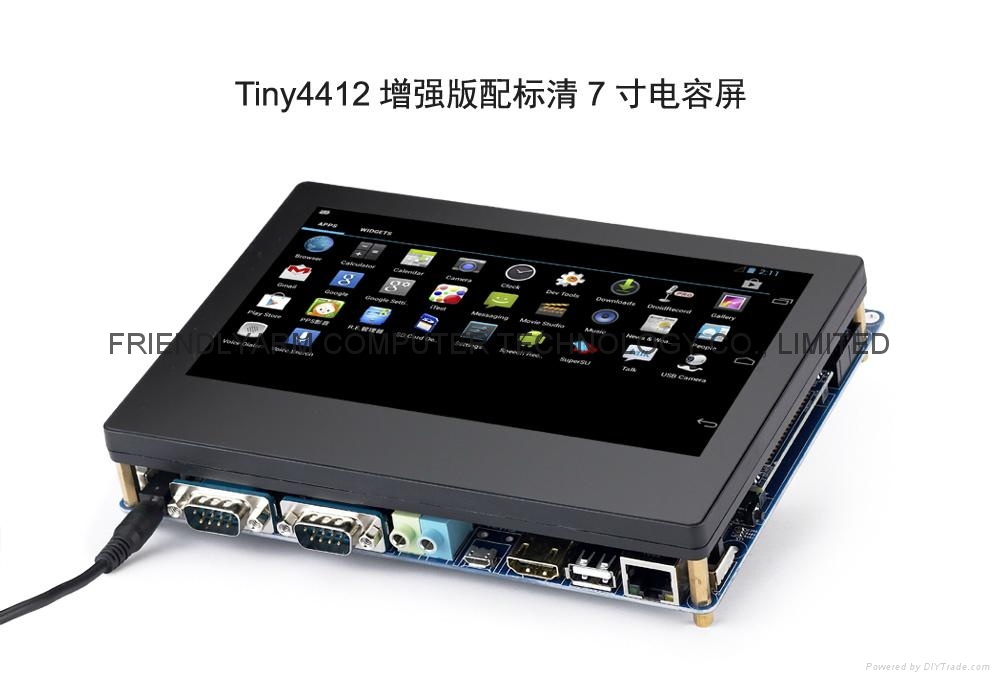

Tiny4412ADK增強版
|
Tiny4412SDK標準版
|
| 名稱 |
Tiny4412ADK 1312 |
TinySDK 1312 |
| 尺寸 |
180 x 130 (mm) |
180 x 130 (mm) |
| 兼容性 |
適用於Tiny4412/Super4412系列核心板 |
適用於Tiny4412/Super4412系列核心板 |
| miniPCIe接口座 |
支持常見長卡和短卡3G模塊 |
- |
| 翻蓋式SIM卡座 |
支持(背面) |
- |
| 天線固定 |
支持(位於miniUSB內測) |
- |
| RS485接口 |
1路(基於UART1) |
- |
| RS232串口 |
2路（基於UART0,3)，DB9座 |
2路（基於UART0)，DB9座 |
| 引出CPU自帶串口 |
4路(UART0,1,2,3), 6pin 2.0mm接口座(1.8V電平) |
4路(UART0,1,2,3), 6pin 2.0mm接口座(1.8V電平) |
| USB Device |
1路，USB 2.0 ，採用microUSB接口座 |
1路，USB 2.0 ，採用microUSB接口座 |
| HSIC |
USB4640 |
USB4640 |
| USB Host |
- 3路，USB A型口
- 採用USB 2.0 hub擴展(可兼容USB 1.1)
|
- 3路，USB A型口
- 採用USB 2.0 hub擴展(可兼容USB 1.1)
|
| 音頻輸入輸出 |
- 採用WM8960音頻解碼芯片
- 支持錄音和放音
- 3.5mm耳機座和輸入座
- 在板麥克風輸入
- 支持Class D功放輸出(CON7)
|
- 採用WM8960音頻解碼芯片
- 支持錄音和放音
- 3.5mm耳機座和輸入座
- 在板麥克風輸入
- 支持Class D功放輸出(CON7)
|
| HDMI輸出 |
支持 |
支持 |
| 以太網 |
採用DM9621網卡芯片，100/10M自適應 |
採用DM9621網卡芯片，100/10M自適應 |
| 按鍵 |
4個獨立中斷式可編程按鍵 |
4個獨立中斷式可編程按鍵 |
| LED |
4個GPIO控制可編程LED(位於核心板) |
4個GPIO控制可編程LED(位於核心板) |
| RTC |
在板RTC時鐘備份電池 |
在板RTC時鐘備份電池 |
| 蜂鳴器 |
1路PWM控制蜂鳴器輸出 |
1路PWM控制蜂鳴器輸出 |
| 可調電阻(ADC) |
1路在板ADC可調電阻，用於測試CPU自帶AD轉換 |
1路在板ADC可調電阻，用於測試CPU自帶AD轉換 |
| SDIO擴展口 |
- 30pin 2.0mm雙排針(3.3V電平)
- 包含1路SDIO和2個GPIO,,可外擴SD WiFi
- 包含SPI, I2C, UART各1路
- 包含8路中斷(其中4路和按鍵復用)
|
- 30pin 2.0mm雙排針(1.8V電平)
- 包含1路SDIO和2個GPIO,,可外擴SD WiFi
- 包含SPI, I2C, UART各1路
- 包含8路中斷(其中4路和按鍵復用)
|
| SD卡座 |
彈出式SD卡座，最高可支持32G |
彈出式SD卡座，最高可支持32G |
| CMOS Camera接口 |
20pin 2.0mm雙排針(1.8V電平) |
20pin 2.0mm雙排針(1.8V電平) |
| LCD接口 |
- 3個LCD接口座(適用於不同位置的結構固定)
- 支持一線觸摸
- 支持背光可調
- 支持電容觸摸屏
- 支持RGB888模式
注: 所有LCD接口信號均已經過高速1.8V->3.3V電平轉換，因此適用於接大部分市面常見LCD顯示屏模組
|
- 3個LCD接口座(適用於不同位置的結構固定)
- 支持一線觸摸
- 支持背光可調
- 支持電容觸摸屏
- 支持RGB888模式
注: 所有LCD接口信號均已經過高速1.8V->3.3V電平轉換，因此適用於接大部分市面常見LCD顯示屏模組
|
| CPLD-JTAG |
用於燒寫CPLD固件(光盤中提供了CPLS固件文件) |
用於燒寫CPLD固件(光盤中提供了CPLS固件文件) |
| 撥動開關 |
|
|
| 供電 |
DC-5V/2A |
DC-5V/2A |
| PCB文件 |
Cadance(Allegro) |
Cadance(Allegro) |
| 原理圖格式 |
OrCAD, pdf, dxf |
OrCAD, pdf, dxf |
|
| ⊙ 系統軟件資源特性 |
| Android 4.2系統資源特性 |
|
最新的Android 4.2
|
|
支持2D/3D加速，3G撥號，1080P高清視頻，HDMI輸出(含音頻和視頻)
|
|
交叉編譯器
|
arm-linux-gcc-4.5.1-v6-vfp |
和Mini6410通用，編譯內核時會自動探測採用armv7指令集，支持硬浮點運算,獨家提供 |
|
U-boot_Tiny4412
|
完全開源的U-boot for Tiny4412 |
- 完全開源，僅供學習研究，不提供U-boot技術支持
- 三星提供，友善之臂移植修改，以適用於Tiny4412
|
| 支持Fastboot下載燒寫 |
| 支持SD卡啟動 |
| 支持原生的命令行模式，可更改啟動參數等 |
| 支持eMMC讀寫操作 |
|
Superboot-4412
|
支持SD卡脫機快速燒寫 |
專門為企業級用戶定製，不開源 |
| 支持EXT3/4格式系統文件燒寫 |
| 支持自動識別MMC/NAND啟動 |
| 燒寫工具SD-Flasher支持WindowsXP/Vist/Windows7 |
|
Android 內核
|
版本: Linux-3.5.0 |
完善的BSP |
| 支持EXT4/NFS/FAT32等格式的文件系統 |
提供源代碼, 內核自帶 |
| eMMC驅動 |
提供源代碼, 三星原廠BSP所帶 |
| 看門狗驅動 |
提供源代碼, 三星原廠BSP所帶 |
| RTC驅動 |
提供源代碼, 三星原廠BSP所帶 |
| 4個LED驅動 |
提供源代碼, 友善之臂添加 |
| 用戶按鍵驅動:4個 |
提供源代碼, 三星原廠BSP所帶 |
| SPI驅動 |
提供源代碼, 內核自帶, 未經驗証 |
| I2C-EEPROM驅動 |
提供源代碼, 三星原廠BSP所帶 |
| PWM控制蜂鳴器驅動 |
提供源代碼, 友善之臂添加 |
| ADC驅動:通道-AIN0,1,2,3 |
提供源代碼, 友善之臂添加 |
| 電容觸摸驅動 |
提供源代碼, 友善之臂移植添加 |
| LCD背光驅動, 支持127級可調 |
提供源代碼, 友善之臂添加 |
| LCD驅動(高清7"和標清7"等) |
提供源代碼, 友善之臂移植 |
| USB Host驅動: 支持優盤，USB Hub, USB鍵鼠等 |
提供源代碼, 三星原廠BSP所帶 |
| USB Device驅動: 支持USB ADB |
提供源代碼, 三星原廠BSP所帶 |
| SD/MMC卡驅動:最大可支持32GB |
提供源代碼, 三星原廠BSP所帶 |
| 串口驅動:4個 |
提供源代碼, 三星原廠BSP所帶 |
| USB WiFi驅動(RTL8192CU) |
驅動模塊, 友善之臂移植 |
| 音頻驅動(WM8960:支持錄音和放音，ALSA接口，支持D類功放） |
驅動模塊, 友善之臂添加移植 |
| 重力感應驅動 |
提供源代碼, 友善之臂移植 |
| 以太網絡(DM9621) |
提供源代碼, 友善之臂移植 |
| FIMC驅動 |
提供源代碼, 三星原廠BSP所帶，未經驗証 |
| JPEG驅動 |
提供源代碼, 三星原廠BSP所帶 |
| MFC多媒體驅動 |
提供源代碼, 三星原廠BSP所帶 |
| HDMI驅動 |
提供源代碼, 三星原廠BSP所帶 |
| 3D加速 |
提供源代碼, 三星原廠BSP所帶
注意：三星並沒有提供Android層源代碼，只提供了可用的庫，不影響2D/3D效果和應用開發 |
| 2D加速 |
| 3G驅動 |
提供源代碼，內核自帶 |
| USB轉串口驅動 |
提供源代碼, 內核自帶 |
| 此欄預留 |
|
|
|
| Linux+Qt系統資源特性 |
|
最好用的Linux + Qt系統(含三種Qt版本界面)
|
|
交叉編譯器
|
arm-linux-gcc-4.5.1-v6-vfp |
和Mini6410通用，編譯內核時會自動探測採用armv7指令集，支持硬浮點運算,獨家提供 |
|
U-boot_Tiny4412
|
完全開源的U-boot for Tiny4412 |
- 完全開源，僅供學習研究，不提供U-boot技術支持
- 三星提供，友善之臂移植修改，以適用於Tiny4412
|
| 支持Fastboot下載燒寫 |
| 支持SD卡啟動 |
| 支持原生的命令行模式，可更改啟動參數等 |
| 支持eMMC讀寫操作 |
|
Superboot-4412
|
支持SD卡脫機快速燒寫 |
專門為企業級用戶定製，不開源 |
| 支持EXT3/4格式系統文件燒寫 |
| 支持自動識別MMC/NAND啟動 |
| 支持USB下載燒寫，支持Windows/Linux等各種發行版 |
| 燒寫工具SD-Flasher支持WindowsXP/Vist/Windows7 |
|
Linux 內核
|
版本: Linux-3.5.0 |
完善的BSP |
| 支持EXT4/NFS/FAT32等格式的文件系統 |
提供源代碼, 內核自帶 |
| eMMC驅動 |
提供源代碼, 三星原廠BSP所帶 |
| 看門狗驅動 |
提供源代碼, 三星原廠BSP所帶 |
| RTC驅動 |
提供源代碼, 三星原廠BSP所帶 |
| 4個LED驅動 |
提供源代碼, 友善之臂添加 |
| 用戶按鍵驅動:4個 |
提供源代碼, 三星原廠BSP所帶 |
| SPI驅動 |
提供源代碼, 內核自帶, 未經驗証 |
| I2C-EEPROM驅動 |
提供源代碼, 三星原廠BSP所帶 |
| PWM控制蜂鳴器驅動 |
提供源代碼, 友善之臂添加 |
| ADC驅動:通道-AIN0,1,2,3 |
提供源代碼, 友善之臂添加 |
| 電容觸摸驅動 |
提供源代碼, 友善之臂移植添加 |
| LCD背光驅動, 支持127級可調 |
提供源代碼, 友善之臂添加 |
| LCD驅動(高清7"和標清7"等) |
提供源代碼, 友善之臂移植 |
| USB Host驅動: 支持優盤，USB Hub, USB鍵鼠等 |
提供源代碼, 三星原廠BSP所帶 |
| USB Device驅動: 支持USB ADB |
提供源代碼, 三星原廠BSP所帶 |
| SD/MMC卡驅動:最大可支持32GB |
提供源代碼, 三星原廠BSP所帶 |
| 串口驅動:4個 |
提供源代碼, 三星原廠BSP所帶 |
| 音頻驅動(WM8960:支持錄音和放音，ALSA接口，支持D類功放） |
驅動模塊, 友善之臂添加移植 |
| 以太網絡(DM9621) |
提供源代碼, 友善之臂移植 |
| 3G驅動 |
提供源代碼，內核自帶 |
| USB轉串口驅動 |
提供源代碼, 內核自帶 |
| 此欄預留 |
|
|
|
