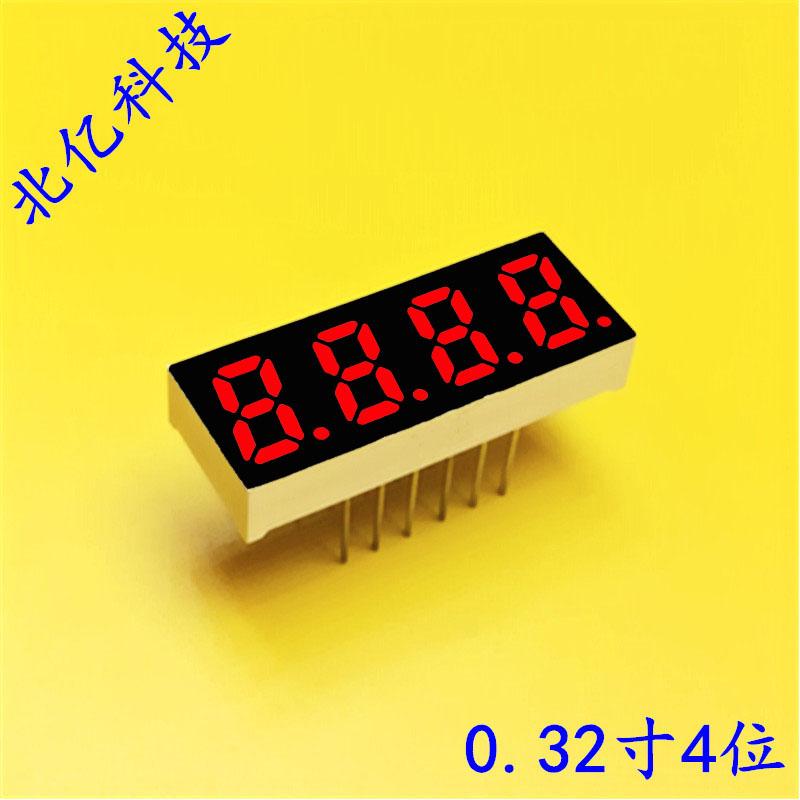

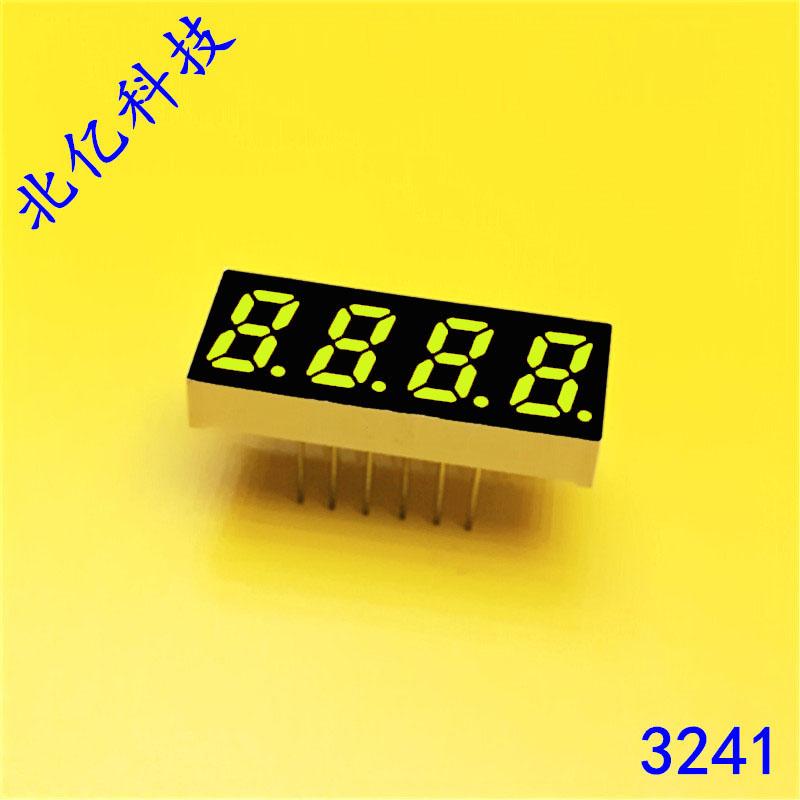

LED數碼管動態顯示接口是單片機中應用最為廣氾的一種顯示方式之一，動

態驅動是將所有數碼管的8個顯示筆劃"a,b,c,d,e,f,g,dp"的同名端連在一起，

另外為每個數碼管的公共極COM增加位選通控制電路，位選通由各自獨立的I/O線

控制，當單片機輸出字形碼時，單片機對位選通COM端電路的控制，所以我們只要

將需要顯示的數碼管的選通控制打開，該位就顯示出字形，沒有選通的數碼管就

不會亮。通過分時輪流控制各個數碼管的的COM端，就使各個數碼管輪流受控顯

示，這就是動態驅動。在輪流顯示過程中，每位數碼管的點亮時間為1～2ms，由

于人的視覺暫留現象及發光二極管的余輝效應，儘管實際上各位數碼管並非同時

點亮，但只要掃描的速度足夠快，給人的印象就是一組穩定的顯示數據，不會有

閃爍感，動態顯示的效果和靜態顯示是一樣的，能夠節省大量的I/O端口，而且

功耗更低。
