奧地利原裝進口 TD30\60/90便攜式介質損耗測試系統



• Tan D介損配件是瑞士hva著名產品，適合額定電壓3kV-20kV電纜絕緣層老化狀態的科學評價，與其品牌純正弦波超低頻0.1Hz交流耐壓試驗系統兼容，連接后可及時從電纜設備數據庫里發現並鑑定出待大修更換的徹底老化電纜，避免因老化造成的電纜系統突發性停電。



介損測試可以使電纜測試工程師在電纜發生故障前探測到絕緣缺陷，TD30多用途介損測量系統可以直接連接到VLF測試系統上，快速測量被測物體的介損值並存儲結果。

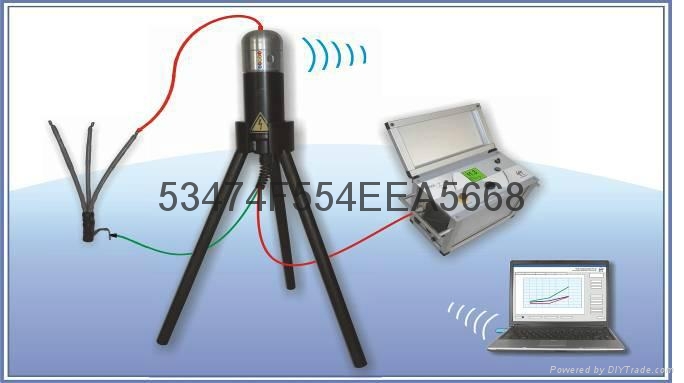

TD30/60通過測量經過試驗物體的電壓和電流之間的相角差，來測量被試物體的介損值TD30是由電池供電的，系統可直接連接到HVA系列VLF測試系統上。標準 “C” 型碱性電池組可持續供電10小時，足以完成多次測試。TD30配有10米與HVA30測試系統連接的輸出電纜，TD30 提供的操作軟件可輸出由電壓、電流實時顯示的介損測量的全部圖譜。測試數據通過藍牙傳輸至手提電腦或PDA。



應用範圍：

XLPE，PE，EPR， PILC 等電纜；電容器；開關裝置；變壓器；旋轉電機；絕緣子及套管

特點：

l  重量輕，便於攜帶，由電池供電

l  採用可靠的絕緣保護設計，保証操作人員的安全

l  可與HVA30/HVA60 VLF測試系統儀器一起使用，來完成介損的測試

l  可通過無線藍牙通訊方式將測試結果傳輸到筆記本或掌上電腦中進行存儲和分析

l  提供完整的通訊和介損測試、診斷應用軟件

l  實際輸出波形的實時顯示



介損測試：

l  對於中壓電纜XLPE 和 PILC來說一個優秀的診斷工具

l  損耗增加，介損值增加

l  介損測試測試只能通過正弦波來完成 (不能用交流方波或是餘弦波)

l  如果電纜絕緣良好，理想情況下隨着電壓的升高，介損值應該保持恆定

l  介損值與電纜長度無關



介損測試可以發現的問題：

l 電纜老化、進水

l 油紙電纜絕緣紙缺油

l 在XLPE電纜中存在水樹

l 電纜內部存在局部放電現象

l 電纜現場鋪設情況和現場運行的電氣環境

l 連接接頭& 終端接頭的製造工藝差

l 過載、過熱



介質損耗測試標準：

IEC 60640標準規定採用0.1Hz甚低頻電源進行電纜介損測試時，其介損的最大值不得大於0.001，且當測試電壓由1U0增加到2 U0時介損介損值的變化量不大於0.6 x 0.001，如果測試值大於IEC 60640標準值則被測試電纜存在絕緣缺陷。



TD 30 分析軟件：

測試報告的屏幕給出了測試中所有的測量細節，每個電壓電流週期的測量結果是相互獨立的，通過這些結果可以計算並顯示介損值。



輸出波形屏幕：

在波形觀測的屏幕中，同步顯示實時的輸出電壓和電流值，此外，電壓和電流波形的狀態也可以顯示出介損值。



技術參數：

輸入電壓	2節“C”型 碱性電池
運行電壓		TD-30	TD-60
	正  弦	1 ~ 23kV RMS	1 ~ 46kV RMS
	頻  率	0.1 Hz	0.1 Hz
電壓測量	分辨率	0.1kV RMS
	精  度	讀數的0.5%
電流測量	分辨率	1µA RMS
	精  度	讀數的0.5%
頻率測量	分辨率：0.01Hz
介損測量	分辨率	0.1 x 10-3
	精  度	±0.0003   (負載> 15nF)
		±0.0005  (負載< 15nF)
重量	測量單元：3kg     不包括電池
	測量單元，裝運箱和三腳架：10kg
尺寸	240mm長x 80mm直徑
計算機接口	藍牙， 包括數據下載軟件

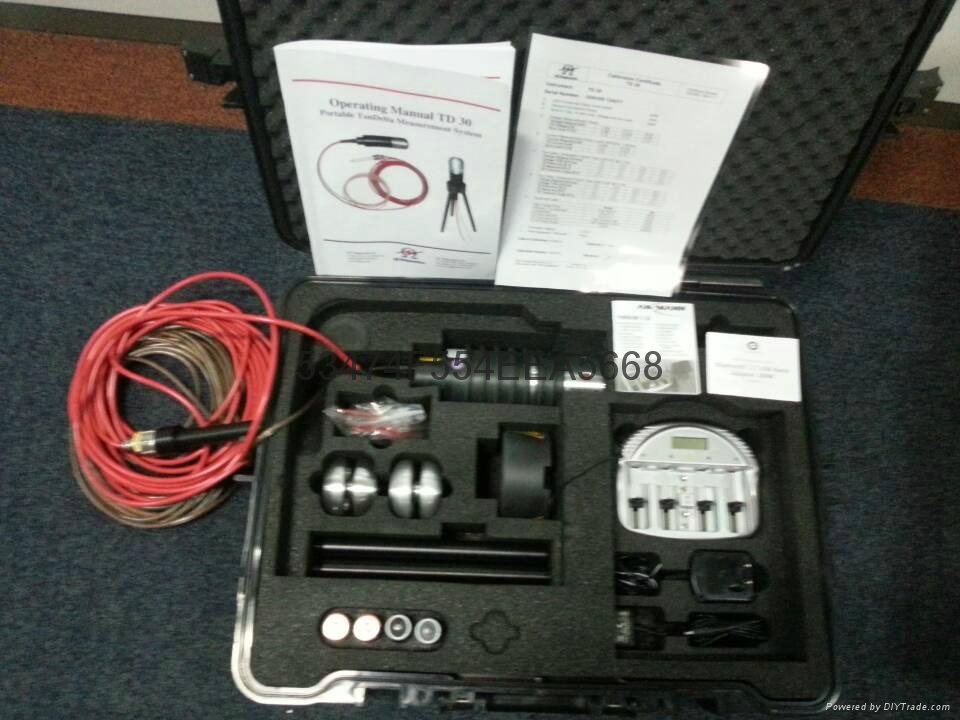

可選附件	高壓輸出電纜， 運輸箱，接地電纜， 操作軟件，操作說明書
標準	抗震 ：	IEC68-2-27 (15g/11ms 半正弦)
	抗振：	IEC68-2-6 (10~50Hz：2g)
	電磁兼容性：	IEC6100-4-2，IEC6100-4-4，EN55011
	安全：	EN60950，EN50191，EN61010~1
溫度	存儲：-25º C~+70ºC     運行：-5ºC ~+45ºC
