上海品拓環保智能全濾式全程綜合水處理設備

上海品拓環保智能全濾式全程綜合水處理設備
型號:PT-300A1.6ZH-MC
品牌:品拓
原產地:中國
類別:工業設備 / 通用機械 / 過濾設備
標籤︰中央空調循環冷卻 , 熱交換器暖通鍋爐 , 冷凍水采暖水系統
單價: ¥12000 / 台
最少訂量:1 台

產品描述

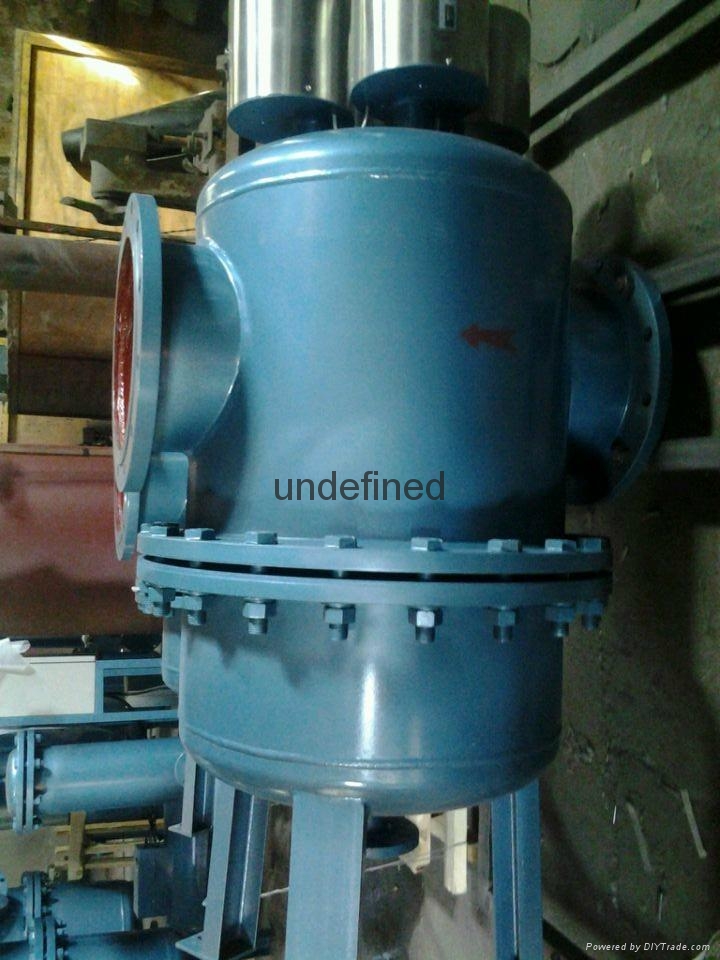

全程水處理器圖片 (包裝前圖片)



一、全程綜合水處理器簡介

  全程綜合水處理器是針對各種循環水系統中普遍存在的四大問題:腐蝕、結垢、菌藻、水質污染而研製的綜合處理器,由單台設備代替了需要多台設備才能完成的處理過程,從而取代了傳統的處理方式。

  它應用高科技——差轉屏蔽效應及多點陣列組合。巧妙地解決了各種頻譜間與電暈效應場間的互相幹擾、制約的重大難題,具有對水質綜合優化處理,防垢、防腐、殺菌、滅藻、超淨過濾功能。



二、全程綜合水處理器工作原理

  1.防垢除垢原理

  水經加熱升溫后形成水垢,其主要組成成分是由硬度構成物質,Ca2+、Mg2+、Si2+、Fe3+及懸浮物,沉澱物組成。即在實際運行工況下各種水系統形成的水垢,均為復合垢。通過換能器將特定射頻能量轉換給被處理介質----水,使其成垢離子間的排列順序位置發生扭曲變形。

  當水溫升高時,處理后的水需經過一段時間才能恢復到原來的狀態。在此階段,成垢的機率很低,從而達到控制形成硬度垢的目的。

  2.防腐除鏽原理

  水與金屬接融所產生的腐蝕,從原理上講是電化學腐蝕,即“微電池效應”,全程處理器工作原理就是利用削弱抑制原電池效應原理,在管內壁形成動態的負電荷富態層,逐漸削弱、抑制電化學腐蝕產物Fe2O3,轉化為穩態的Fe3O4,達到以鏽制鏽效果。

  3.殺菌滅藻原理

  水中菌類、藻類生存,繁殖需要一定的環境,“全程綜合水處理器”通過其超淨過濾的功能。將水中的懸浮物、雜質、部分微生物,腐殖質等濃縮、排污,能有效降低水質濁度及COD、BOD。使菌藻繁殖的環境惡化,達到抑制其繁殖的目的;

  其次是利用“電子射頻”特定頻譜的高頻電磁波,破坏帶負電的細胞表面,利用其很強的穿透力,透過細菌的細胞壁,直接破坏細菌生存繁殖的酶系統,從而阻止細菌吸收葡萄糖,停止其新陳代謝,使細菌死亡,達到殺菌的目的。

  4.超淨過濾原理

  利用活性鐵質濾膜,機械變孔徑阻擋層及電暈效應場三位一體形成的綜合過濾體系。它能過濾吸附水中的鐵離子、懸浮物、沉澱物及其它雜質,達到有效控制水質濁度、色度、收集排放雜質的目的。

  它是工業、民用給排水系統不可缺少的先進過濾設備。它淨化效率高,設備阻力小,對水質、環境無污染,不需要更換綜合濾體。可以單台設備替代多台通用的過濾產品,如角式、Y式過濾器。實現系統連續運行狀態下的過濾、收集、濃縮、排污,復活濾體的全過程。

  “全程綜合水處理器”的工作原理是通過控制硬度垢及污垢二方面綜合來解決復合水垢的問題。故“全程綜合水處理器”在系統正常運行狀態下,可完成防垢除垢,防鏽緩蝕、殺菌滅藻、超淨過濾,控制水質的全過程處理。



  三、全程綜合水處理器應用範圍

  1.主要適用於循環水、自來水、地表水、地下水、海水、游泳池用水、熱水的水質處理及控制;

  2.可廣氾適用於石油、化工、鋼鐵、發電、中央空調、鍋爐采暖、地源熱泵、及其它工礦企業的循環水、源水及污水處理等。



  四、全程綜合水處理器 產品參數

產品型號

輸水管徑

(mm)

處理流量

( m3/h)

功率

(W)

外形尺寸(mm)

重量

A

D

W

H

H1

(kg)

PT-50A1.0ZH-MC

50

10~18

180

325

25

485

780

350

180

PT-80A1.0ZH-MC

80

18~45

180

325

25

485

950

400

210

PT-100A1.0ZH-MC

100

45~70

210

430

40

630

950

470

280

PT-125A1.0ZH-MC

125

70~100

210

430

50

630

950

470

300

PT-150A1.0ZH-MC

150

100~158

220

430

50

630

1200

670

330

PT-200A1.0ZH-MC

200

158~280

250

525

50

765

1550

950

450

PT-250A1.0ZH-MC

250

280~440

250

525

65

765

1550

950

498

PT-300A1.0ZH-MC

300

440~640

270

630

65

850

1700

1100

600

PT-350A1.0ZH-MC

350

640~865

270

720

80

950

1950

1320

843

PT-400A1.0ZH-MC

400

865~1130

310

720

80

950

1950

1320

900

PT-450A1.0ZH-MC

450

1130~1430

310

800

100

1030

2100

1520

1080

PT-500A1.0ZH-MC

500

1430~1800

400

800

100

1030

2100

1520

1200

PT-600A1.0ZH-MC

600

1800~2480

510

1000

100

1300

2200

1700

1600

備註:MC代表手動,另外有壓差全自動、PLC全自動可選。 (過濾精度:可根據用戶需求選擇)

A1.0型號



五、全程綜合水處理器技術參數

  1.處理效果

  緩蝕率:≤0.093A,管道的鏽蝕速度降低至原來的1/10;
  阻垢、除垢率:≥95%;
  殺菌率:≥95%;
  滅藻率:≥95%;
  過濾精度:可根據用戶需求選擇;
  過濾效率:75%~98%;
  水頭損失:≤0.15m水柱。

  2.進水水質

  總硬度(以CaCO3計):≤1000Mg/L;
  水溫:≤100℃;
  流速:≤2.8m/s;
  工作壓力:≤1.6Mpa;
  工作溫度:-25℃~+95℃;
  工作環境溫度:-25℃~+50℃;
  相對濕度:<95%

  3.運行參數

 平均無故障工作時間:>60000小時;
 設計壽命:20年;
 功率:50w~200w;
 工作電壓:220v±10%/50Hz;
 安全絕緣電壓:5000V



六、安裝注意事項

  1.本設備與系統管路安裝完畢,調試合格后,接通設備主體配電箱上的電源(交流220V/50Hz),配電箱指示燈亮,設備正常運行。

  2.保持控制器外殼乾燥。

  3.設備可根據現場具體情況,選擇水平或垂直安裝。

  4.設備之間淨距離不小於1500mm;設備與牆體淨距離不小於1000mm;設備與四週應留出不小於500mm的維修空間。

  5.使用本設備處理過的水應立即進入受熱設備或循環設備,中間不宜設停存設備。

  6.設備進出口管道上,應以靠近管口處設置管道支架;直接與容器管口相連接的大於或等於DN150的閥門下面宜設置支架。

  7.重要部位可採用旁通式安裝,以便在不停機狀態下檢修設備。



七、使用說明

  1.在開始運行前,應先對系統管路進行沖洗,此時設備進出水口閥門必須關閉,打開旁通閥門。

  2.系統運行前應檢查管路連接是否正確,電路是否接通。

  3.檢查無誤后,開啟進水閥、出水閥,關閉旁通閥。

  4.按下電控箱電源開關按鈕,電源指示燈亮,表示設備處於正常工作狀態,指示燈不亮表示設備電控部分存在故障,請電告廠家。



注意:

  ①設備嚴禁在無水狀態下運行;

  ②當系統停止運行時,水處理設備也應斷電停止使用;

  ③設備內有高壓,為確保安全,設備出現故障應及時通知廠家解決,切勿自行拆卸;

  ④系統長期停止運行或季節性停止運行,在系統停止運行前,在水中投加適量緩蝕劑,並採取滿水濕保護的措施,以減小腐蝕,保護系統。



八、設備故障與維修

故障

原因

處理方式

備註

漏水

密封圈老化

更換橡膠密封圈

上緊壓蓋螺栓

指示燈不亮

220V電源未接通

檢修電源

非保修項目

指示燈損坏

更換指示燈

公司提供備件(保修期內免費)

保險損坏

更換保險

公司提供備件(保修期內免費)

超溫、超濕、超電壓引起變壓器故障

寄回損坏的變壓器,更換新的變壓器

公司提供備件(保修期內免費)

上海品拓環保智能全濾式全程綜合水處理設備 1上海品拓環保智能全濾式全程綜合水處理設備 2
