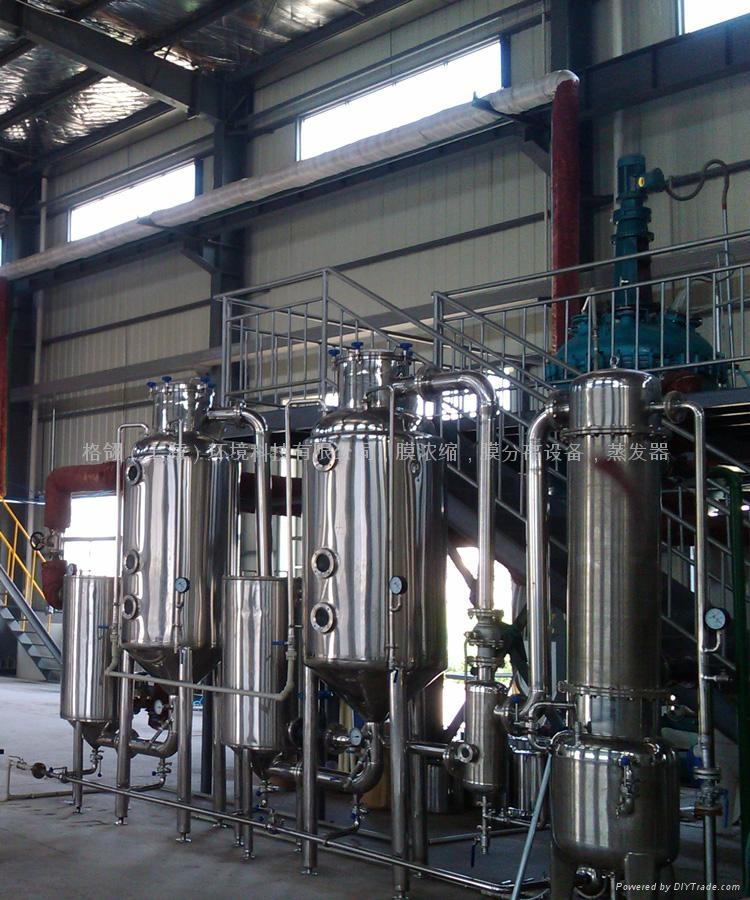

外循環蒸發器（自然循環蒸發器）

一、設備說明：

    設備一般由列管式單程加熱器、氣液分離器、列管式（單程或多程）冷凝器、冷凝水罐、真空泵、出料泵、控制箱組成。根據客戶的需求可加設備平台、除沫器、預熱器、進料泵、冷凝水泵等其他部件。一般可做成單效、雙效、三效。

二、工作原理：

    料液由加熱器底部進入系統，以加熱蒸汽作為熱源，在列管外對裡面料液進行加熱。隨着料液的溫度不斷升高加之真空的作用下迅速達到沸點，沸騰時由於蒸汽密度遠低於料液密度，因此迅速帶動料液向上運動，強化換熱係數，噴射進入氣液分離器，蒸汽向上走進入冷凝器冷凝，濃縮物料向下行部分液體繼續參與循環，部分液體由出料泵排出系統收集。根據料液物料性質（密度、粘度、導熱係數、沸點升）的不同，其在管內流速有所不同，一般在0.1~1m/s之間。流速越快傳熱係數越高。自然循環蒸發器中溶液靠料液密度差循環。實際運行時，加熱管完全浸沒。沸騰時蒸汽產生于管內屬於核狀沸騰，所以這種蒸發器適用於結垢不嚴重和腐蝕性較小溶液的濃縮。

三、工藝流程：

    一般是以順流為主，根據客戶對物料最終溫度的要求或物料對終點溫度所帶來的流動性影響，也可以做逆流或錯流。一般情況下順流的能耗最省。

四、選型範圍：

    一般只做濃縮，要求料液流動性適中、處理量適中、濃縮期間不會結晶或則產生固體顆粒、不容易結焦結垢的物料等。

    優點：造價相對較低、操作簡便、動設備選用較少。

    缺點：不適用於結晶、低流動性、易結垢的物料。
