型號: | JTS-RJ45-0008GK |
---|---|
品牌: | 精通盛 |
原產地: | 中國 |
類別: | 電子、電力 / 電子元器件 / 端子、連接器 |
標籤︰ | rj45網絡防水連接器 , 6類線纜 , 防水連接器 |
單價: |
¥32
/ 件
|
最少訂量: | 10 件 |
產品規格功能說明
RJ45后接線灌膠式防水連接器定製:
RJ45后接線灌膠式防水連接器環境條件:
工作溫度: -25℃~105℃ 貯存溫度: -25℃~85℃ 大氣壓力: (86~106) KPa
相對濕度:≤90%防水等級:IP68

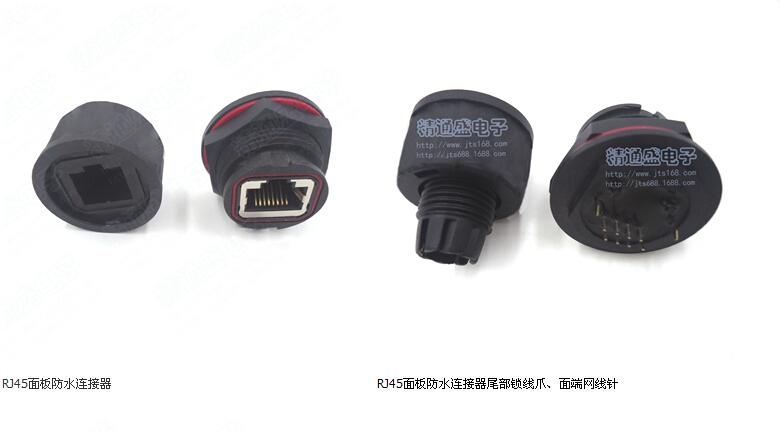

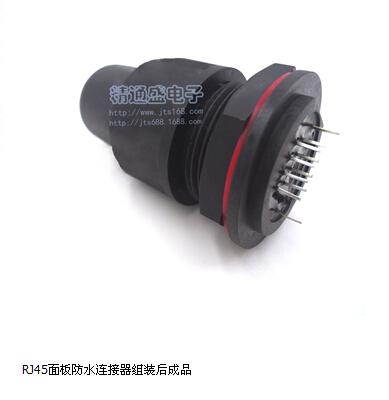

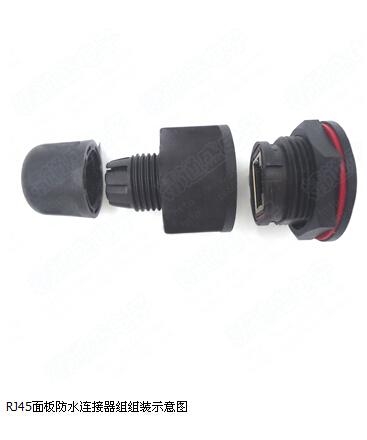

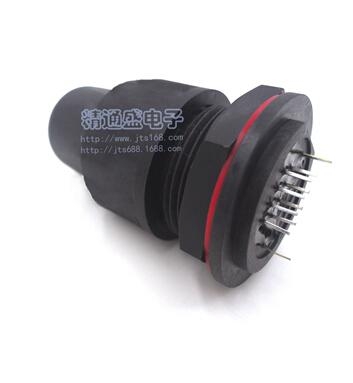

RJ45后接線灌膠式防水連接器產品結構描述:
1、接線方式:對接式。最大入線直徑:Φ10.5mm。
2、連接器接觸件及鍍層:RJ45母座、鍍鎳。接觸件塑膠:尼龍,260℃耐溫,V-0級阻燃。
防水膠圈:硅膠。灌膠:環氧樹脂。
RJ45后接線灌膠式產品性能測試:
1、抗電強度:按照GJB1217-1991中1005方法,常溫常壓下,導體與絕緣體間,試驗電壓(有效值)AC1500V / 50Hz,經1min而無擊穿或飛弧現象,超漏電流小於2mA。
2、絕緣電阻: 按照GJB1217-1991中1005方法,常溫常壓下,導體與絕緣體間,試驗電壓(有效值)DC 500V,絕緣電阻大於1000MΩ。
3、接觸電阻:常溫常壓下,防水連接器公母插合狀態下,接觸電阻≤10mΩ。
4、鹽霧測試:未插合的連接器按照GJB1217-1991中方法1001的規定,連接器經受鹽溶液濃度5%的氯化鈉溶液,溫度35±2℃的中性鹽霧試驗48小時后,不出現影響性能的腐蝕。
5、防水性能:常溫常壓下,防水連接器公母插合併裝好螺母,置入1m深清水中,試驗時間4小時,連接器內部無滲水現象。在常溫常壓下涼置30分鐘,測試抗電強度、絕緣電阻、接觸電阻均達到要求。
6、接觸件分離力:單孔分離力為1.0-4.0N。
7、機械壽命:按照GJB1217-1991方法的2016進行測試,接觸件插拔3000次,接觸件磨擦表面允許鍍層有輕微磨損,但不露其基體金屬,不出現影響性能的機械損傷,試驗后測試接觸電阻符合測試部分3.3的要求。
8、互配性:同一型號規格的自由連接器與固定連接器應能完全插合和分離。
9、試驗方法:除另有規定外,常溫常壓均指溫度15℃~35℃,相對濕度45%~75%,大氣壓86KPa~106KPa.
RJ45面板后接線灌膠式參數
芯數:8芯。
額定電流:0.2A,額定電壓:36V,耐壓:50V,接觸電阻:<10mΩ,絕緣電阻:>100MΩ
最大線徑:Φ10.5mm,外殼材料:尼龍加纖
深圳市精通盛電子有限公司,專業生產LED防水連接器,防水插頭,
防水連接線,IP68防水標準,可來電定製,性價比高,質量保証!
TEL: 0755-2808 8536
FAX: 0755-28088769
Mobil: 13682542491
騰訊QQ: 3020694847
聯繫人: 彭先生
公司網址:WWW. JTS168.COM
E-mail: 3020694847@qq.com
地 址: 深圳市龍華新區觀瀾鎮福前路盛景源工業區A棟二樓
