一、概述：

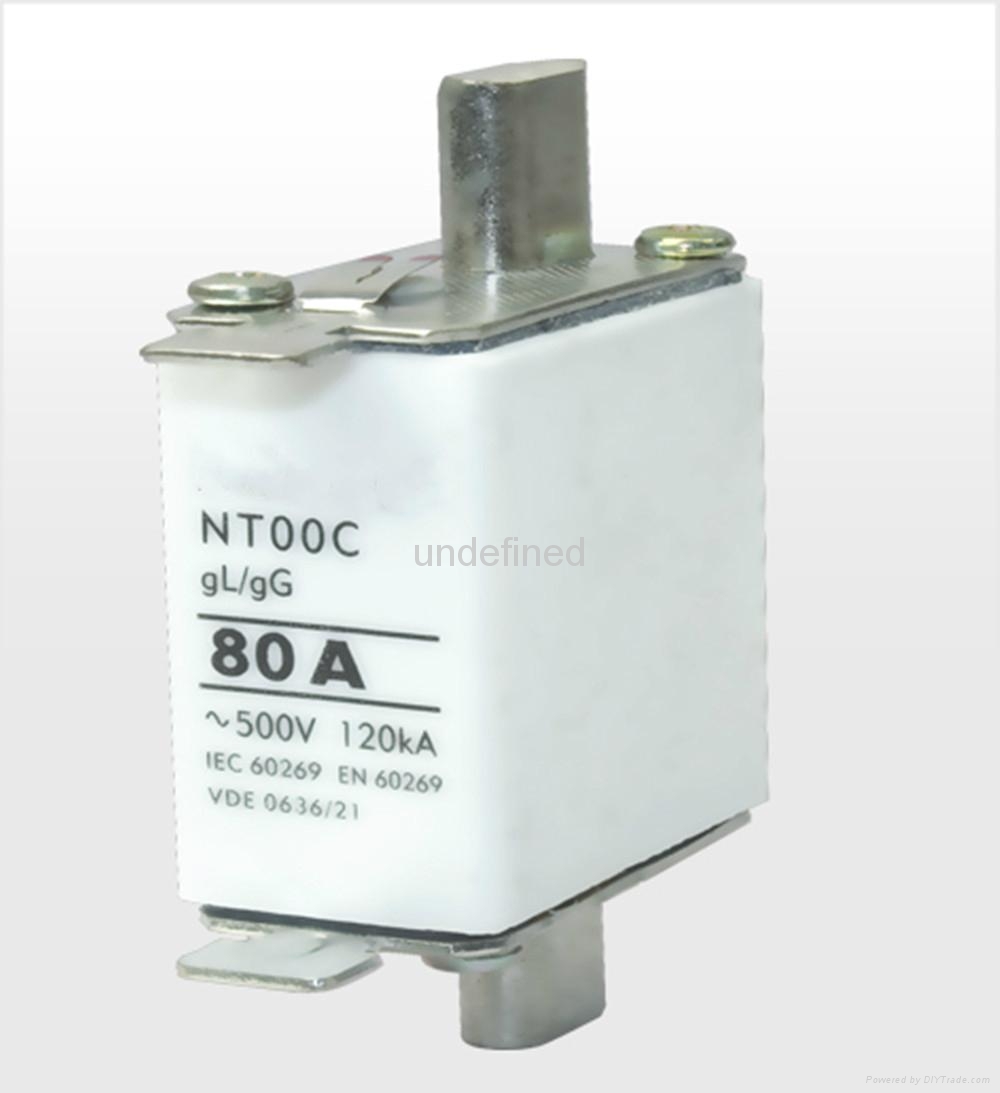

NH系列低壓熔斷器熔芯質量輕、體積小、功耗小、分段能力高，被廣氾的用在輸配電系統的過載和短路保護中。

二、技術參數

工作頻率：50HZ

額定工作電壓：至660V

額定工作電流：至630A

保護範圍：9G/9L

分斷能力：至120KA

三、結構分類

根據結構可分為敞開式、半封閉式、管式和噴射式熔斷器。
1.敞開式熔斷器結構簡單，熔體完全暴露于空氣中，由瓷柱作支撐，沒有支座，適於低壓戶外使用。分斷電流時在大氣中產生較大的聲光。
2.半封閉式熔斷器的熔體裝在瓷架上，插入兩端帶有金屬插座的瓷盒中，適於低壓戶內使用。分斷電流時,所產生的聲光被瓷盒擋住。

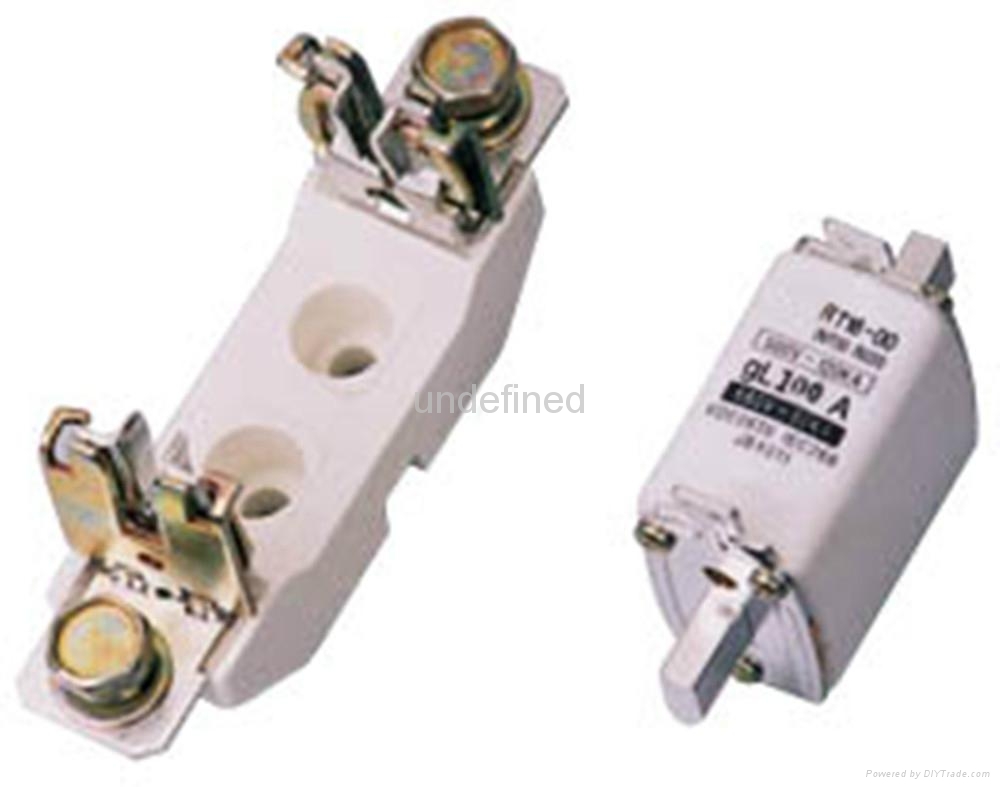

3.管式熔斷器的熔體裝在熔斷體內。然後插在支座或直接連在電路上使用。熔斷體是兩端套有金屬帽或帶有觸刀的完全密封的絕緣管。這種熔斷器的絕緣管內若充以石英砂，則分斷電流時具有限流作用，可大大提高分斷能力,故又稱作高分斷能力熔斷器。若管內抽真空，則稱作真空熔斷器。若管內充以SF6氣體，則稱作SF6熔斷器，其目的是改善滅弧性能。由於石英砂，真空和SF6氣體均具有較好的絕緣性能，故這種熔斷器不但適用於低壓也適用於高壓。
4.噴射式熔斷器是將熔體裝在由固體產氣材料製成的絕緣管內。固體產氣材料可採用電工反白紙板或有機玻璃材料等。當短路電流通過熔體時，熔體隨即熔斷產生電弧，高溫電弧使固體產氣材料迅速分解產生大量高壓氣體，從而將電離的氣體帶電弧在管子兩端噴出，發出極大的聲光，並在交流電流過零時熄滅電弧而分斷電流。絕緣管通常是裝在一個絕緣支架上，組成熔斷器整體。有時絕緣管上端做成可活動式，在分斷電流后隨即脫開而跌落，此種噴射式熔斷器俗稱跌落熔斷器。一般適用於電壓高于6千伏的戶外場合
