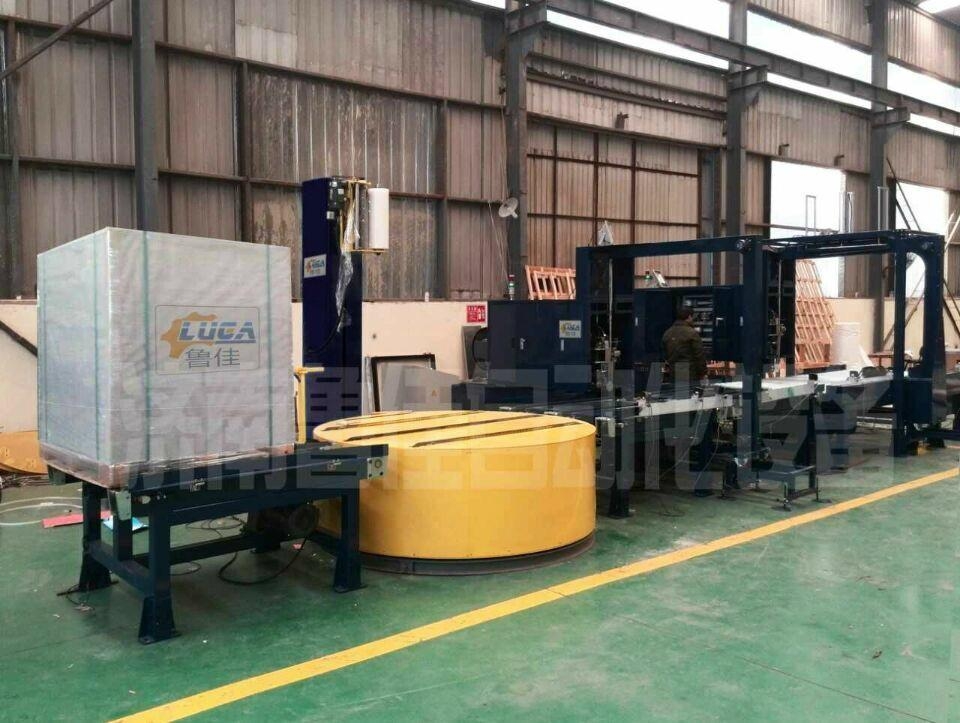

保溫板 加氣磚打包

設備主要適用於生產量大、物流效率較高的現代化作業，滿足較輕或較重貨物的包裝要求。可根據不同的產品和現場的實際需求，定製不同的包裝系統，自動完成貨物的感測、包裝、對中、輸送等過程，輸送機構可採用托輥、皮帶、滾筒等不同的形式，自動上斷膜機構可實現無人化操作。廣氾應用於食品、汽配、飲料、化工、造紙、建材機

等行業。

2、包裝線動作過程

（1）準備工作

上膜：人工將膜穿好並引出放入上膜器將膜夾住(只有第一個循環過程需人工上膜，以後設備會自動上膜)，走出護欄，關閉安全門

開啟電源：

打開電控箱，閉合空氣開關，關閉電控箱

用鑰匙打開鑰匙開關，開始運行

工作人員根據貨物情況更改控制面板上的頂層、底層、往復次數等參數，確認后按下啟動鍵。

1. 運行

產品通過已有輸送線及光電開關輸送到達纏繞機位（停止位置由光電開關控制），啟動纏繞機，托盤旋轉，膜架系統開始繞貨物旋轉，同時送膜電機送膜，即對貨物進行包裝。包裝結束后，膜架停到原點位置，自動上斷膜系統對貨物進行自動斷膜和撫膜和斷膜過程，自動上斷膜系統回到原點位置，包裝過程完畢輥筒輸送系統啟動，自動將產品輸送到停貨位（停止位置由光電開關控制），至此完成一個循環，重複上述動作可連續包裝。

（3）換膜

當一卷纏繞膜即將用完時需要停機關閉電源，人工換膜並從步驟一開始

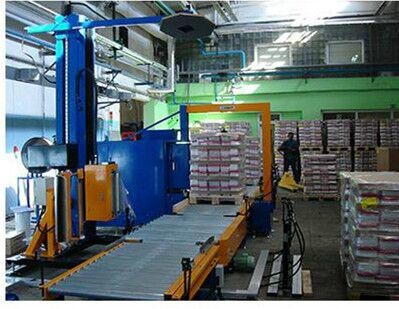

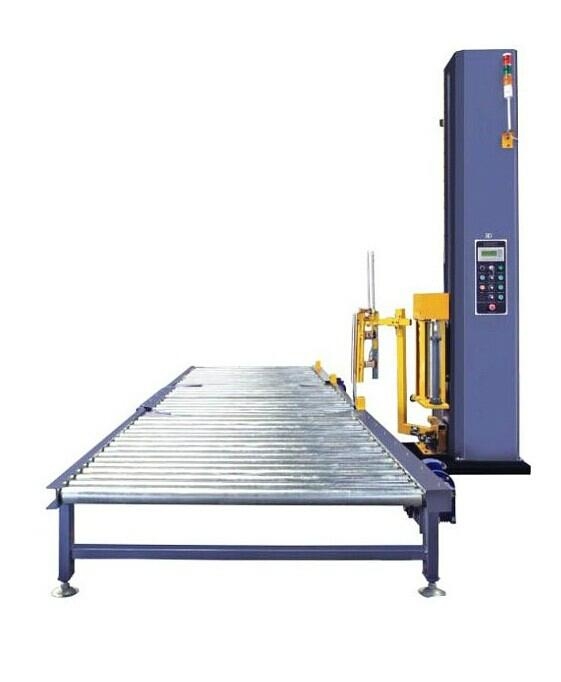

1、搖臂在線式纏繞包裝機組成

A、控制系統                                     1套

B、在線纏繞機主機                               1台

C、自動上膜系統                                 1套

D、自動斷膜系統                                 1套

E、輸送線系統                                   1套

2.包裝貨物基本參數

可選托盤範圍是：（1100mm*800mm）（1100mm*1000mm）

可選用包裝高度是：500—1200mm

包裝貨物最大質量：2000千克

生產速度：30-50件/小時

3.設備基朮參數

轉台直徑     2000mm

轉台高度     385mm

托盤範圍     (500-1100)mm X (500-1000)mm

包裝高度     400-1200mm（可定制）

整機高度     2600mm

整機尺寸     2900*1800*2600 mm

轉台承重     2000kg（可定制）

整機重量     800kg

整機功率     2.3 KW

電源電壓     AC380V

氣壓         0.3-0.5Mpa

轉盤速度     0~12轉/分

4.設備特點：

1）控制系統

² PLC可編程控制，纏繞層數次數、越頂高度、加固層數可直接在面板上設置。

² 只需光電開關檢測，即可完成整個包裝過程，自動手動隨時轉換。

² 精選電器控制元件，可靠性高。

² 光電開關，自動感測貨物的高度。

² 自動上貨，上膜，斷膜，出貨。

2）轉台驅動

² 轉盤速度0~15rpm 轉速變頻可調，轉盤可精確定位。

² 包裝完畢轉盤自動復位,純鋼高耐磨材質。

3）薄膜系統

膜架動力預拉伸機構，預拉伸可達250%。

膜架電子恆張力控制上升、下降速度分別可調，送膜速度可調

頂部及底部纏繞數分別單獨可調

薄膜系統隨動機構，一拉即可

4）立柱部分

雙鏈條傳動，平穩可靠

最高包裝高度可訂做

5）安全控制：

安全光電探測器。

環形軸承，運行平穩。

6） 輸送線系統：

輸送線速度：0~12 m/min （速度可調）

輸送系統：動力輸送線採用滾筒結構。

輸送線寬度：1700mm

輸送線工作台面：500mm
