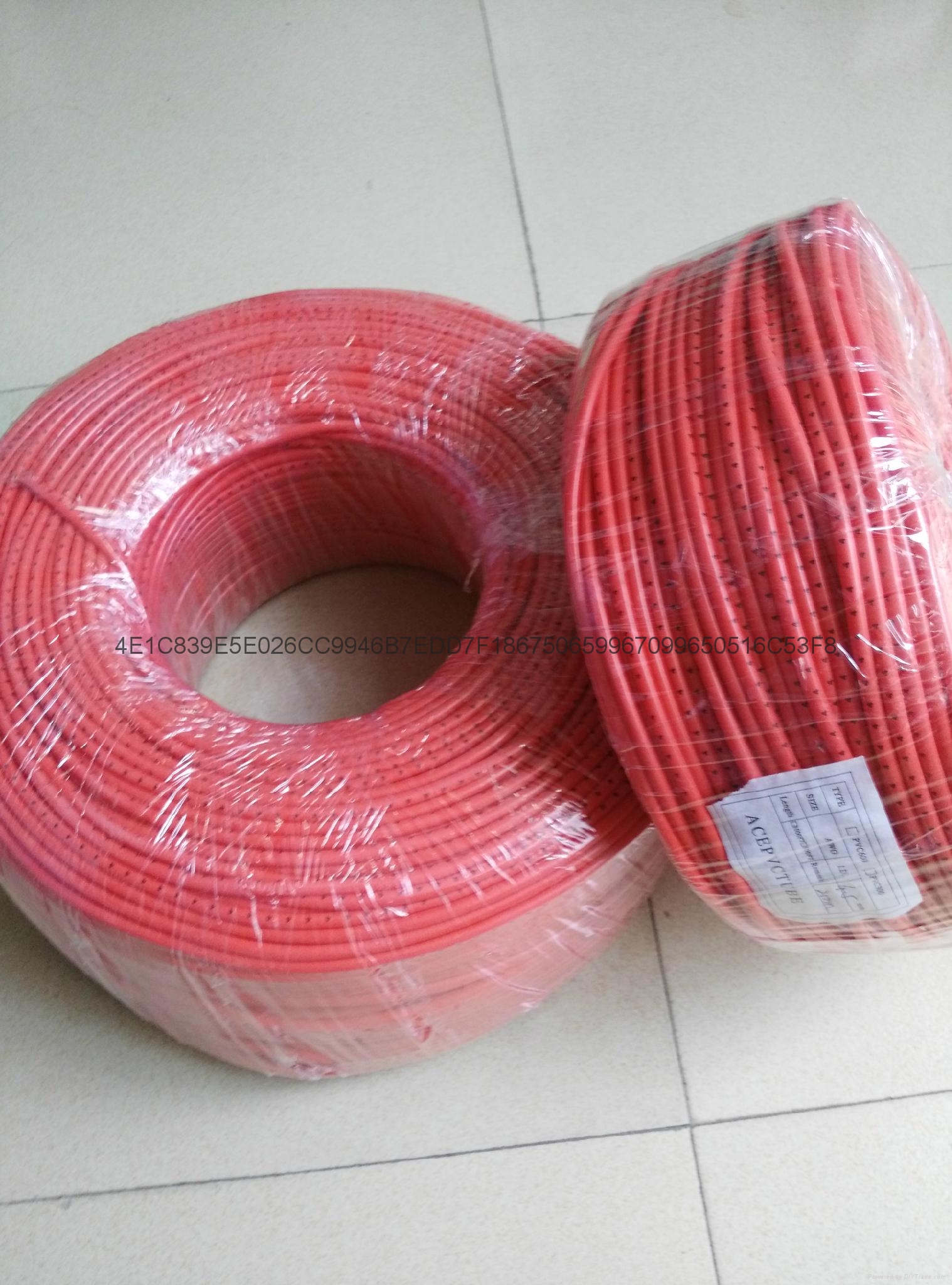

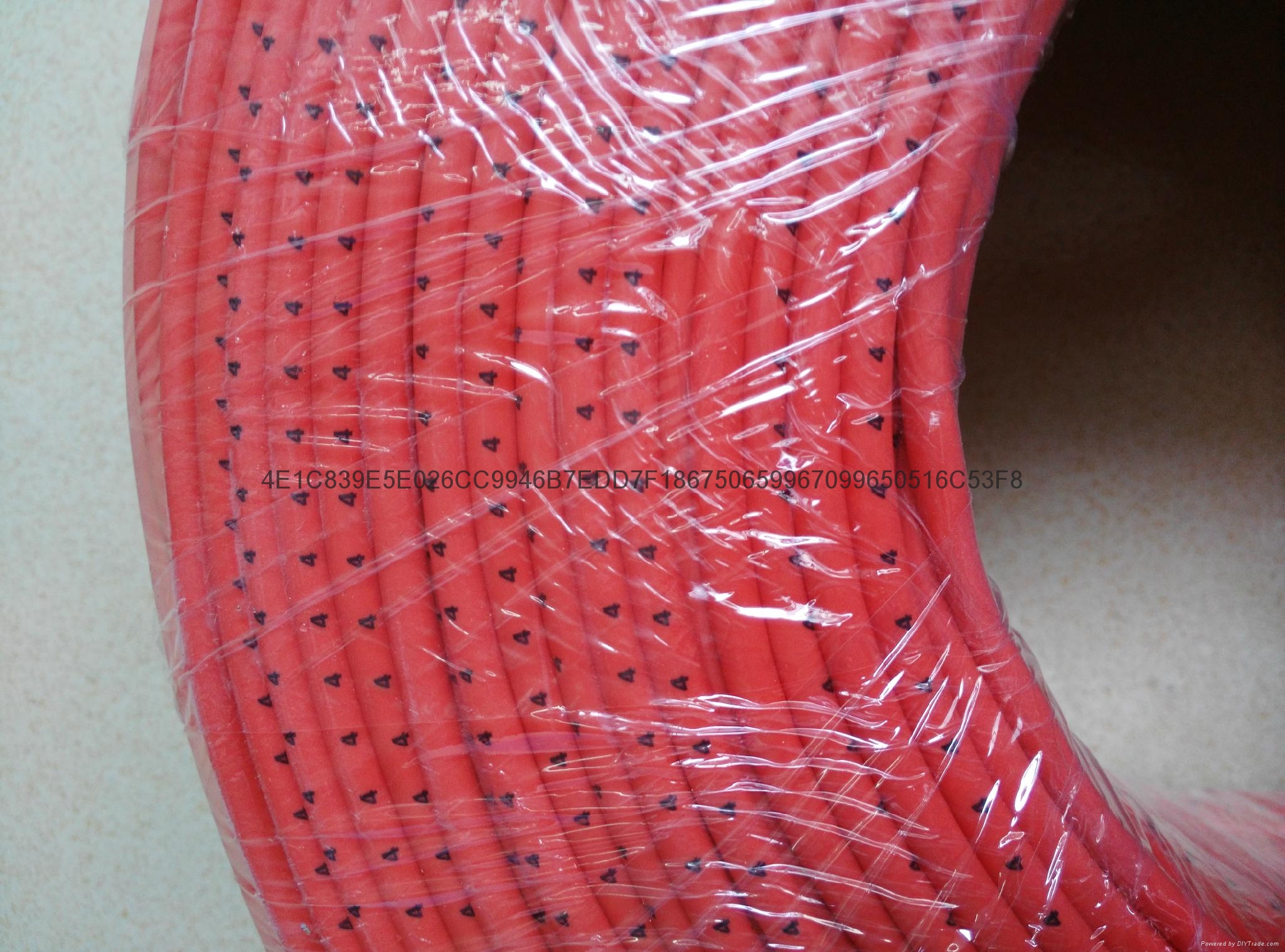

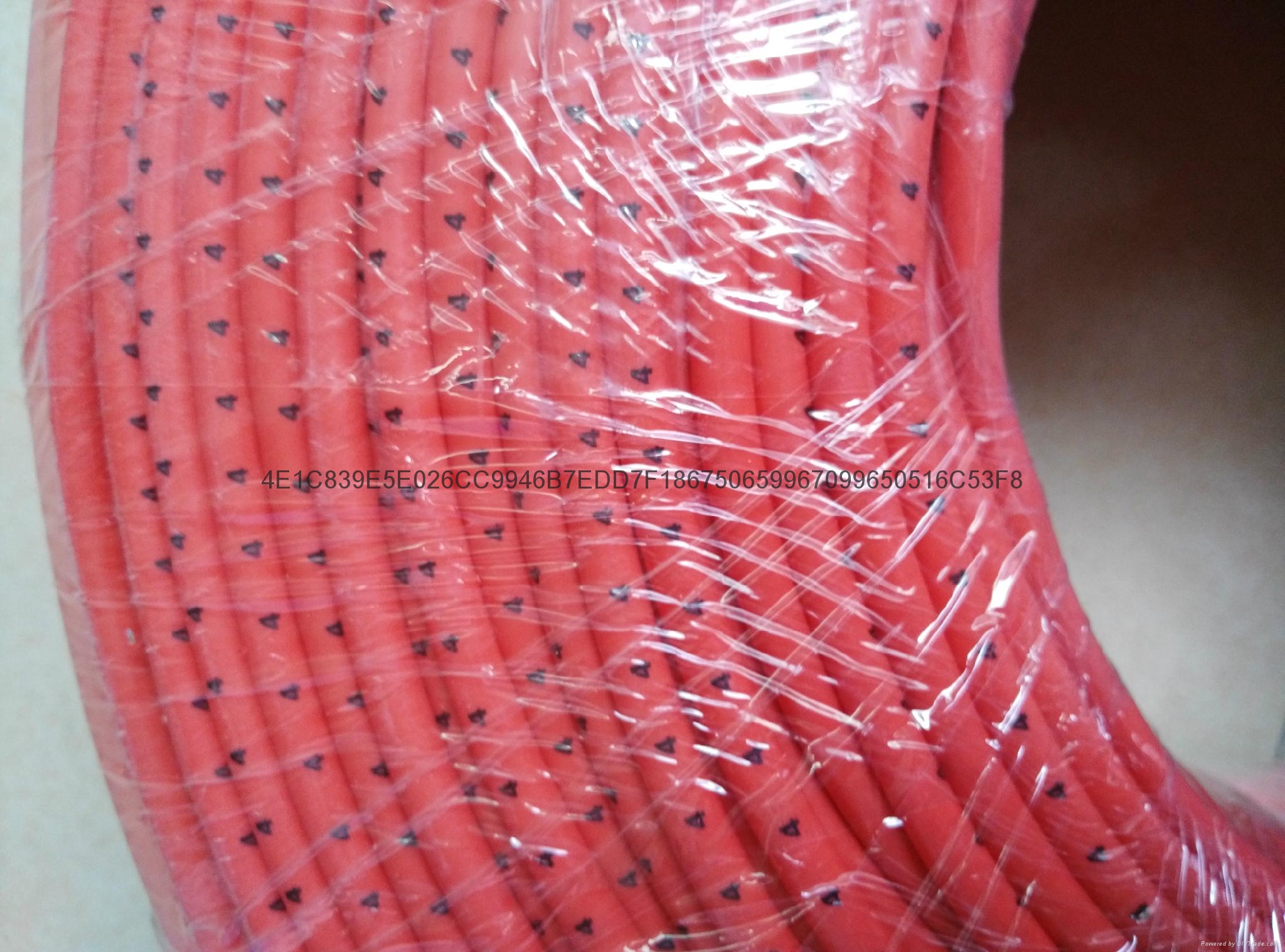

PVC穿線管

型號：	可定制
品牌：	QUANXIN
原產地：	中國
類別：	電子、電力 / 絕緣材料
標籤︰	紅色套管 , PVC紅色套管 , 穿線管
單價：	¥0.5 / 米
最少訂量：	5000 米

發送查詢

產品描述

PVC套管（不熱縮）

PVC不收縮難燃套管廣氾用於電線接頭、電子零件、玩具、馬達及變壓器等接線處的絕緣保護，符合UL224 105℃標準.也可生產PP、PE、EVA、PC、PV等其它材質套管.

General Purpose insulating non-faammable tube, are suitable for insulation purpose of terminal lugs, small electrical parts, lead wires of terminal lugs, and transformers etc, product can meet UL 224 105℃ standard.

特性　Specification

項目Item		特性要求　Specification Requirements
連續使用溫度範圍（℃）Continnuous Operating Temperature		-40~105
抗張溫度（Mpe）Tensile Strength		≥10.4
斷裂伸長率（％）Ultimate Elongation		≥100
空氣烘箱老化 Aging In Circulating Air Oven		(136.0±1.0)℃,七天,7 days at 136.0±1.0℃
老化后　After aging	擴張強度（Mpe）Tensile Strength	≥7.28
	斷裂伸長率（％）Ultimate Elongation	≥70
電壓等級（V）Potential Rating		300V,600V
體積電阻率（Ω）Volume Resisivity		≥1010
擊穿電壓（V）Dielecric Rating		≥2500(60秒) ≥2500(60S), no breakdown
裸銅腐蝕性　Corrosion of Bare Copper		無腐蝕 No corrosion
熱衝擊Head Shock		無裂紋 No craking
冷彎曲Cold Bend		無裂紋 No craking
最大軸向變化 Maximum Longitudinal Change		±5%

規格 Size

編號No.	內徑(mm)Inside Diameter	壁厚(mm) Wall-thickness	壁厚偏差(mm) Wall-thickness range
5/8	15.9	0.7	±0.18
9/16	14.3	0.7	±0.15
1/22	12.7	0.57	±0.15
7/16	11.1	0.57	±0.15
3/8	9.53	0.57	±0.15
5/16	7.92	0.57	±0.15
0#	8.38	0.45	±0.15
1#	7.47	0.45	±0.15
2#	6.68	0.45	±0.15
3#	5.94	0.45	±0.15
4#	5.28	0.45	±0.15
5#	4.72	0.45	±0.15
6#	4.22	0.45	±0.15
7#	3.76	0.45	±0.15
8#	3.38	0.45	±0.15
9#	3.00	0.45	±0.15
10#	2.69	0.35	±0.15
11#	2.41	0.35	±0.1
12#	2.16	0.35	±0.1
13#	1.93	0.35	±0.1
14#	1.68	0.35	±0.1
15#	1.50	0.35	±0.1
16#	1.34	0.35	±0.1
17#	1.19	0.35	±0.1
18#	1.07	0.35	±0.1
19#	0.96	0.35	±0.1
20#	0.86	0.35	±0.1
21#	0.79	0.35	±0.1
