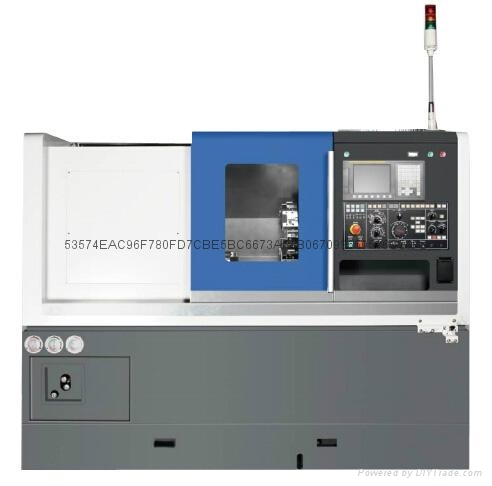

型號: | TCS2000 |
---|---|
品牌: | 臺灣東台 |
原產地: | 臺灣 中國 |
類別: | 工業設備 / 通用機械 / 機床 |
標籤︰ | 臺灣原裝 , 臺灣東台 |
單價: |
¥435000
/ 台
|
最少訂量: | 1 台 |
TCS-2000機床主要規格
項 目 |
規 格 |
單 位 |
TCS-2000 |
控制系統 |
|
|
0i Mate-TD-β |
能 力 |
最大旋徑 |
mm |
Φ520 |
滑台蓋上最大旋徑 |
mm |
Φ320 |
|
最大切削徑 |
mm |
Φ300 |
|
最大切削長度 |
mm |
400 |
|
棒材能力 |
mm |
Φ51 |
|
夾頭規格 |
inch |
8" |
|
主 軸 |
主軸轉速 |
rpm |
4500 |
主軸鼻端 |
|
A2-6 |
|
主軸電機 |
kw |
15/11 |
|
主軸前端軸承徑 |
mm |
Φ100 |
|
轉 塔 |
刀塔數目 |
|
12 |
外徑刀柄 |
mm |
25×25 |
|
內徑刀柄 |
mm |
Φ32 |
|
驅動裝置 |
|
伺服驅動 |
|
行 程 |
X/Z軸快速進給 |
m/min |
30/30 |
X/Z軸伺服電機 |
kw |
1.8/1.8 |
|
X/Z軸切削行程 |
mm |
150+20/400 |
|
尾 座 |
尾座行程 |
mm |
275 |
芯軸行程 |
mm |
100 |
|
尾座最大推力 |
kgf |
500 |
|
中心尾座頂針 |
|
MT#4 |
|
切削水單元 |
切削水槽容量 |
litre |
95 |
切削水電機 |
kw |
0.55 |
|
機械尺寸 |
操作高度 |
mm |
1035 |
長×寬×高(側排) |
mm |
3364×2142×2477 |
|
長×寬×高(后排) |
mm |
2384×2814×2477 |
|
機台淨重 |
kg |
3300 |
|
精 度 |
定位精度 |
mm |
0.02(全程) |
重複定位精度 |
mm |
0.006 |
3. TCS-2000機床主要配件
TCS-2000機床主要配件
名稱 |
規格型號 |
製造商 |
床身結構及材質 |
箱型結構米漢納鑄鐵 |
首屋/中山/科博爾 |
數控系統 |
FANUC 0i Mate-TD-β |
FANUC |
X/Z軸電機 |
1.8/1.8kw |
FANUC |
主軸電機 |
15/11kw |
FANUC |
主軸軸承 |
φ100mm |
SKF/NSK或同級品 |
自動潤滑系統 |
LCB40111R-CH |
SHOWA或同級品 |
X/Z軸滾珠螺杆 |
φ32mm |
PMI或同級品 |
X/Z軸軸承 |
φ25mm |
NSK或同級品 |
線性導軌(滾珠型) |
X/Z軸:35/35 |
THK或同級品 |
伺服刀塔 |
12刀位 |
SAUTER或同級品 |
電器組件 |
繼電器 |
OMRON |
電磁閥 |
|
TAICIN或七洋 |
油壓泵 |
3.5MPa |
ANSON或TAICIN |
油壓泵電機 |
1.5kw |
大同或SANYOU 或同級品 |
切削水電機 |
0.55kw |
華樂士或同級品 |
切屑輸送機 |
鏈板式(標準:側排,選配:后排) |
翔茆或同級品 |
變壓器 |
30KVA |
百穩 |
