JSCTRL品牌工業操作面板致力于為您打造一套靈活舒適的人機交互系統，實現操作面板的小型化和模組化設計，讓自動化設備的操作面板更具美感和人性化。液晶顯示屏有15、19、18.5、21.5四種尺寸，系統操作面板可選配Intel Core、Celeron多種處理器平台，顯示操作面板可選配VGA、DVI、HDMI、RJ45數字遠程多種方案；操作鍵、開關指示鍵均可按照應用設備的需求量身定製，適用於各類機床、汽車、石化、食品、製藥等機械自動化設備，以及自動化流水線上的測試設備和人機控制
系統參數
|
|
| CPU : |
Support Intel® Celeron™ 3855U/Core i5 7200U |
| 主頻 : |
Dual Core 1.6GHz/2.5Hz |
| 三級緩存 : |
2MB / 3MB |
| 內存 : |
Support DDR3L 1333 MHz, 1 * SO-DIMM Slot, Up to 8GB |
| 存儲 : |
1 x 2.5" SATA HDD + 1 x mSATA |
| I/O 接口 |
|
| 網絡 : |
1 x Intel i210+1xIntel 82574L 1000Mbps RJ-45 以太網接口 |
| 音頻 : |
Realtek ACL662 音頻控制器 |
| USB : |
4 x USB3.0/2.0/1.1 |
| 串口 : |
2 x RS-232 / RS-485 接口帶浪涌保護, RS485 支持自動流向控制 |
| 擴展槽 : |
1 x Mini-PCIe slot, 可擴展 3G, WIFI 無線網卡 |
| 物理特性 |
|
| 重量 : |
7.5KG |
| 懸臂方向 : |
可選朝上或朝下 |
| 懸臂固定座 : |
全系列兼容 |
| 操作面板把手 : |
標配 |
| 指示和操作 : |
標配USB、選擇開關、綠色按鈕、紅色按鈕、鑰匙開關、急停開關 |

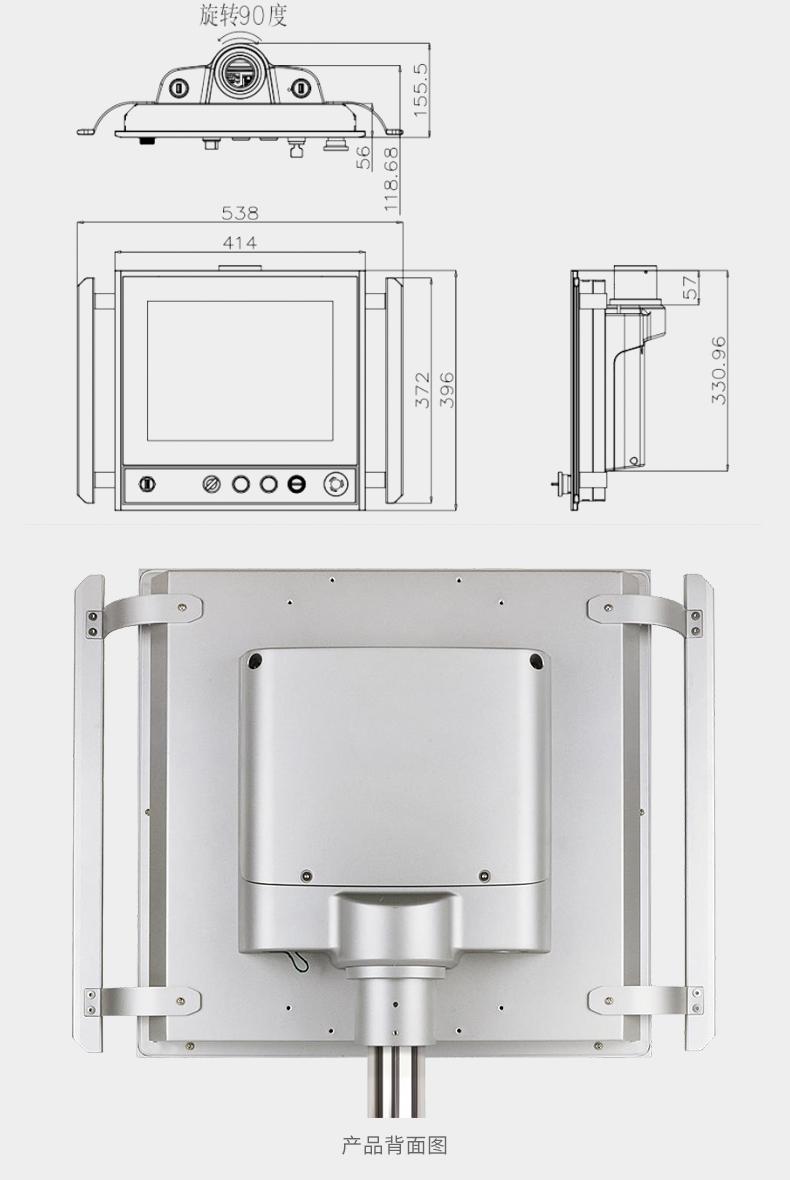

| 尺 寸 (W x H x D) : |
538mm x 396mm x 155.5mm |
| 操作系統 |
|
| 操作系統 : |
Windows 7, Windows8, Windows10，Linux |
| 電源 |
|
| 輸入電壓 : |
DC 12-24V 支持反接、過流、過壓保護 |
| 最大功耗 : |
根據選配 |
| 液晶屏 |
|
| 屏幕類型 : |
15" XGA TFT |
| 分辨率 : |
1024*768 |
| 最大色彩 : |
16.7MB |
| 顯示區域 (W x H) : |
304.13mm x 228.10mm (11.97" x 8.98") |
| 背光 : |
LED |
| 背光 MTBF (小時) : |
30000hrs |
| 像素間距 : |
0.297 x 0.297 |
| 亮度 : |
420cd/m 2 |
| 對比度 : |
800:1 |
| 視角 : |
(L) 80 / (R) 80 / (T) 80 / (B) 80 |
| 觸摸屏 |
|
| 觸摸屏類型 : |
電容屏 |
| 透光率 : |
> 81% |
| 響應時間 (觸摸筆) : |
< 5ms |
| 表面硬度 : |
莫氏硬度 7H |
| 觸摸壽命 : |
250g / 100,000,000 times |
| 多點觸摸 : |
10 點 |
| 環境參數 |
|
| 工作溫度 : |
-10 ~ 60°C (14~140℉) |
| 存儲溫度 : |
-20 ~ 80℃ (-4 ~ 176℉) |
| 相對濕度 : |
5~95% (無凝結) |
| 工作時振動 : |
SSD applied: 1.5 Grms, IEC 60068-2-64, random, 5 ~ 500 Hz, 1 hr/axis |
| 工作時衝擊 : |
SSD applied: 10 G, IEC 60068-2-64, 半正弦波, 持續 11ms |
| EMC : |
CE/FCC Class A |
| 防水 : |
IP65 防護等級 |
