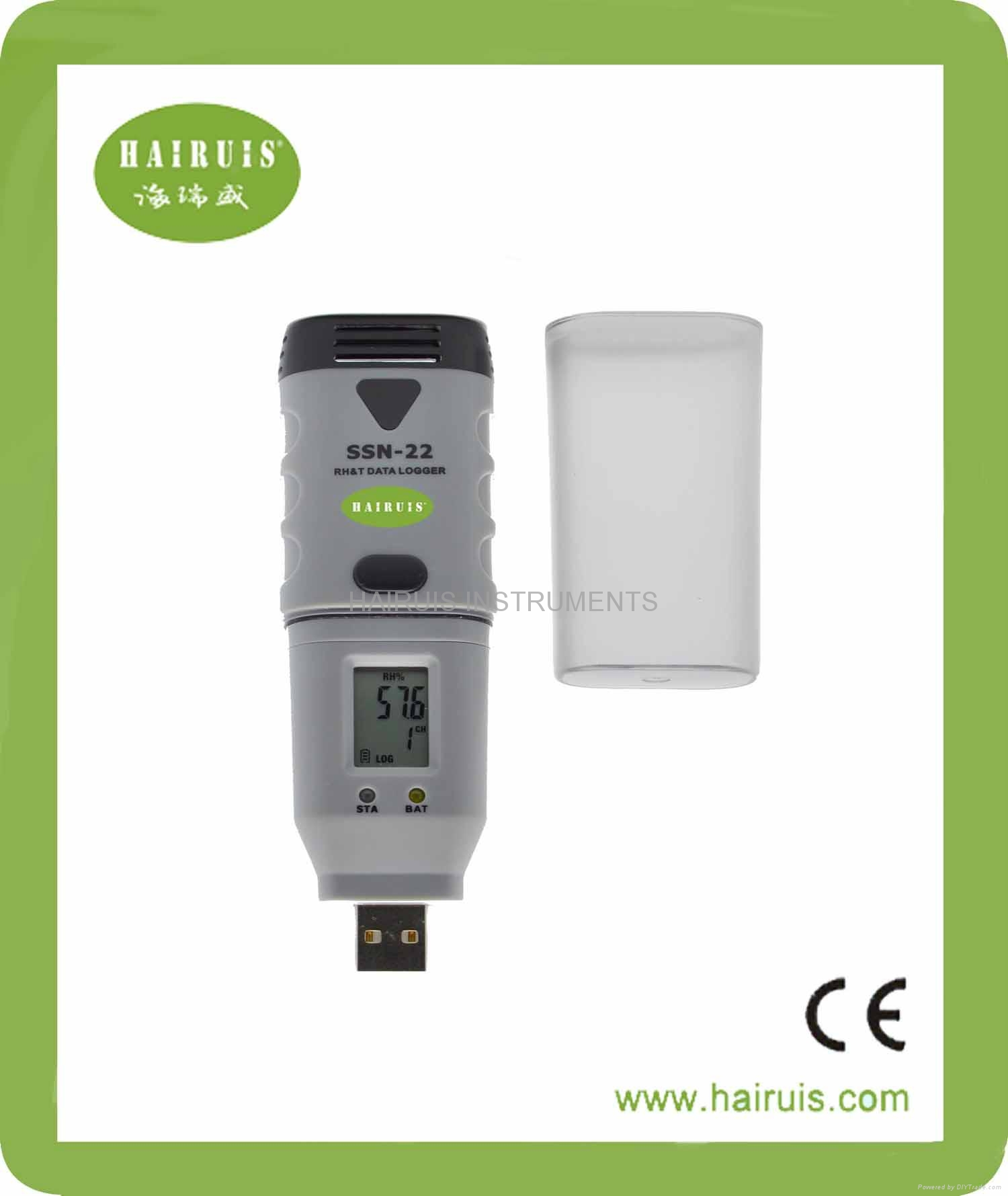

SSN-22陰涼櫃冷藏櫃專用溫濕度記錄儀

SSN系列USB溫濕度記錄儀是針對醫藥陰涼櫃冷藏櫃專用的溫濕度記錄儀，醫藥制劑存儲和運輸，疫苗食品冷藏運輸，低溫冷庫，戶外試驗, 烘箱烤箱等場所的具有國際領先水平的溫度（或溫濕度）測量儀器，採用原裝進口溫度（或溫濕度）傳感器，精度高，一致性非常好，1節1/2AA鋰電池供電，連續工作時間達36個月以上，是國家技術監督總局認可的計量儀器。

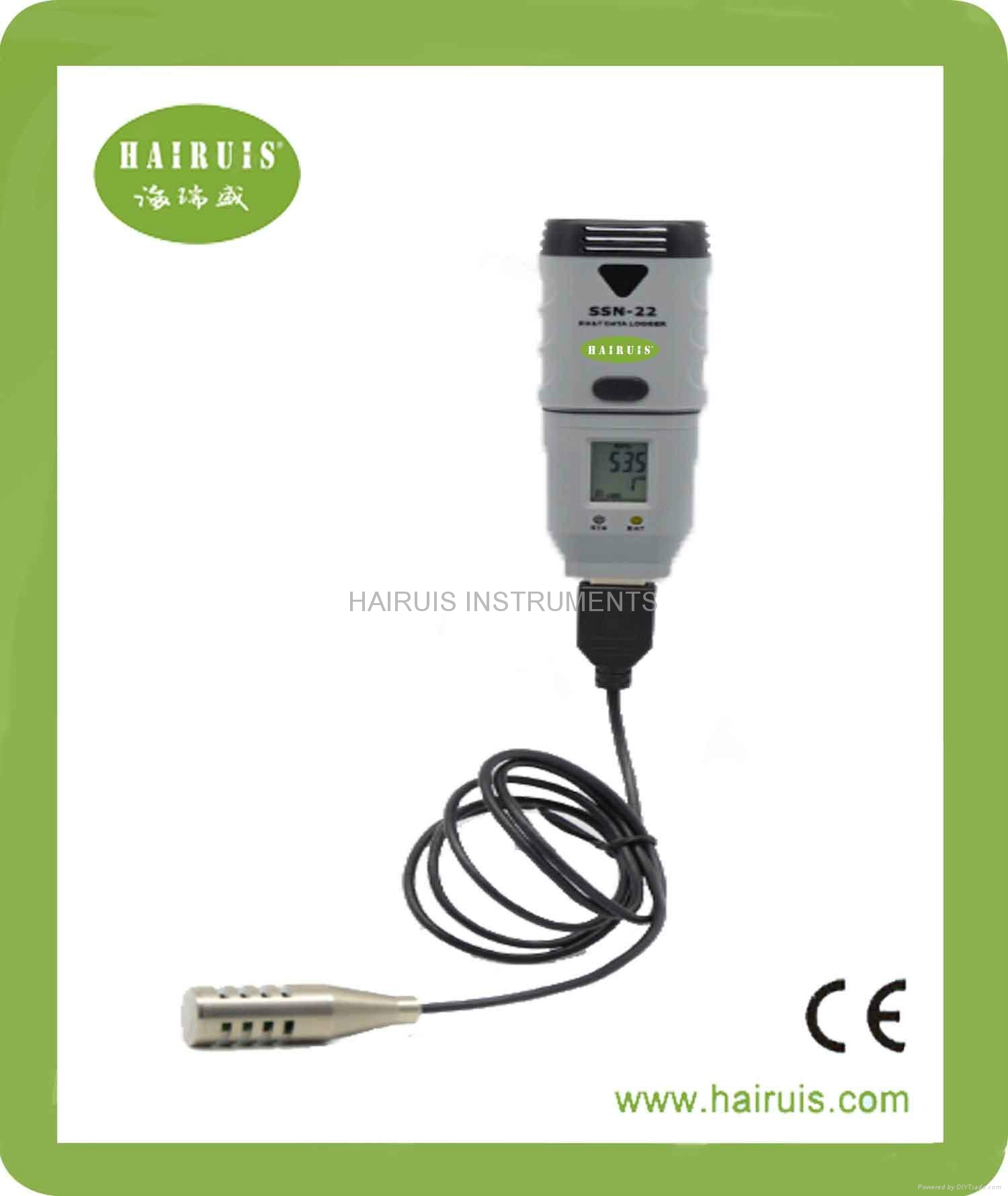

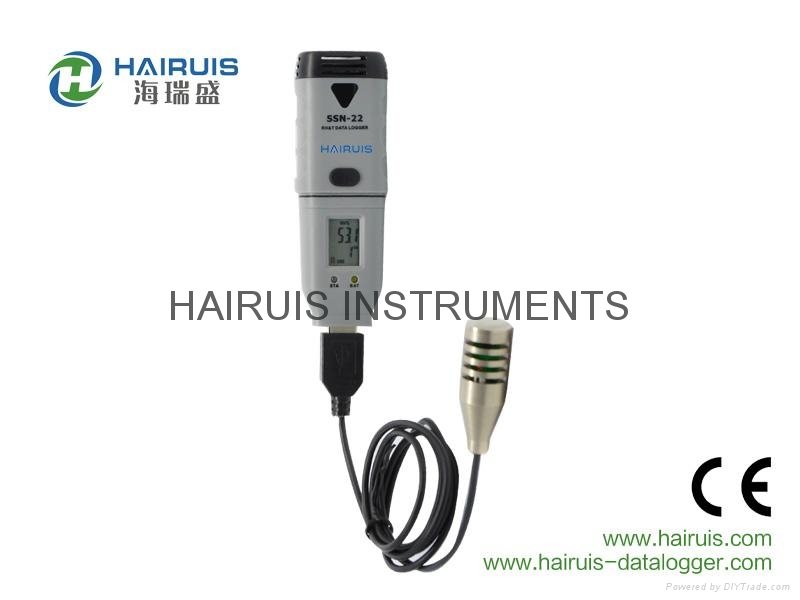

SSN系列溫濕度記錄儀分內置探頭和外置探頭2種探頭類型，主機能在-35℃～80℃溫度下不間斷工作36個月以上，外置探頭可測量-40℃～100℃寬溫範圍，是國內率先USB外置記錄儀領跑者。根據內置傳感器類型，外置傳感器類型，帶液晶顯示和不帶液晶顯示等不同的規格對應不同的型號，可滿足廣大客戶不同的使用需求，用戶可以根據實際需要選購。





功能特點：

1. USB直接連接計算機進行通信，設置和下載曆史數據
2. 用戶可設置記錄儀數據訪問密碼，可命名每一個數據記錄通道
3. 軟件有中文簡體與英文版本，可任意選擇，具有國際通用性
4. 方便設置高低報警限值，LED報警可禁止和使能，具有LED報警保持功能
5. LED指示記錄儀工作狀態
6. 多種開始方式：立即開始；按鍵開始；未來某時間開始
7. 多種結束方式：記錄存儲器滿結束；按鍵結束；采樣點滿結束
8. 用戶可對每一數據通道進行兩點校準
9. IP67 防水防塵等級
10. 電池壽命：1分鐘采樣率約2年，10分鐘采樣率約4年，待機約8年。具體依賴環境溫度和用戶設置





產品型號	SSN-20	SSN-22	SSN-20E	SSN-22E	SSN-21	SSN-23
溫度精度	±0.3 ℃	±0.3 ℃	±0.3 ℃	±0.3℃	±0.2 ℃	±0.2 ℃
濕度精度	±3 %RH	±3 %RH	±3 %RH	±3 %RH	±2 %RH	±2 %RH
溫度測量範圍	-35℃- 80℃	-35℃- 80℃	-40℃- 100℃	-40℃- 100℃	-35℃- 80℃	-35℃- 80℃
濕度測量範圍	0 – 100%RH
傳感器類型	內置	內置	外置傳感器，導線2米	外置傳感器，導線2米	內置，高精度	內置，高精度
LCD液晶顯示	無	有	無	有	無	有
典型應用	冷櫃,陰涼櫃，冷鏈運輸，冷庫，戶外		冰箱，烘箱，烤箱，            恆溫恆濕箱		疫苗箱，冷鏈驗証等           精度要求高的領域
其他規格參數	分 辨 率：±0.1℃ / ±0.1%RH 傳 感 器：進口 記錄容量：3.2萬組 電池：1節高能鋰電池（1/2AA） 數據通訊接口： USB 軟 件：中文簡體，英文 尺寸：非常小巧 （120mm×37mm×23mm）
產品優勢	便攜、高精度、高性價比 具有內置探頭，外置探頭，帶液晶，不帶液晶等各類型號可選 獨有的配套支持軟件DGraph，支持專業級應用，獨有的平台級軟件支持，數據記錄與分析更輕鬆 細節設計適合更多應用場合 嚴格的技術設計確保長期穩定可靠工作 加強防靜電，確保長壽命穩定工作 適合苛刻溫濕度環境下長期工作 用戶可自定義公式、自定義數據曲線，自定義單位
配件和包裝	專業分析軟件光盤CD，電池，支架，固定螺釘，說明書
分析軟件	直接將本記錄儀插入計算機USB口， 然後安裝驅動和我們獨有的配套軟件DGraph，便可以非常容易的對記錄儀進行各種操作，例如設置記錄儀屬性，下載曆史數據，導出數據備份等。與WindowsXP/7/8/Vista 均可以兼容匹配。































開始

請仔細閱讀“簡易使用指南”，正確安裝記錄儀電池、計算機軟件和驅動。最後，請確保記錄儀插入計
算機USB口。請配合“簡易使用指南”閱讀本軟件使用指南。



記錄儀設置

雙擊計算機桌面Data Logger Graph快捷方式圖標，打開軟件主界面。點擊軟件左上方      “開始”按鈕，打開“記錄儀設置與數據下載”對話框。





































































































• 選擇設備：點擊設備序列號處的下拉列表，用戶可以從列表選擇即將進行操作的設備。當鼠標停留在LED按鈕處，被選中的設備黃色燈會不斷閃爍，以提示用戶該設備被選中。當前被選中的設備相關信息和狀態會展示在對話框左側，包括設備描述、記錄儀工作狀態以及電池狀態。
•

用戶點擊“細節”按鈕，可查看當前被選擇的記錄儀的相關信息和狀態。

用戶點擊“停止記錄”按鈕可停止當前數據記錄。

用戶點擊“開始記錄”按鈕可以已設置好的參數重新開始記錄。



• 記錄儀設置：點擊右側“設置”按鈕進入設置對話框。
•

1. 記錄儀名稱。為該記錄儀設置一個便於記憶的任意名稱。
2. 采樣間隔。為記錄儀設置采樣間隔，每過一個間隔週期，記錄儀自動記錄存儲一個數據。
3. 設置密碼。用戶設置密碼后，必須輸入正確的密碼方能下載數據到計算機。



選擇“通道設置”標籤，開始通道相關的設置。一個測量參數為一個通道，比如溫濕度記錄儀，應為一個溫度測量通道，一個濕度測量通道。

1. 描述（Description）。雙擊此項，可為該通道設置任意名稱。
2. 狀態（Status）。雙擊此項，可以選擇開啟或者關閉該通道。通道被關閉后，該通道數據將不被記錄。
3. 單位（Unit）。雙擊此項，可以為該通道測量數據選擇單位，此設置對曲線顯示的單位將不產生影響。
4. 下限值（Low Limit）和上限值（High Limit）。雙擊此項，可以為該通道設置報警的下限值和上限值。
5. 報警。勾選此處，可以開啟記錄儀LED報警功能，反之則LED不報警。
6. 報警保持。勾選此處，LED發生報警后，LED將保持報警狀態，即使測量數據回到正常範圍。



接下來請選擇記錄儀開始和停止方式。

1. 記錄開始的方式:

1. 選擇“設置完成立即開始”，當用戶設置完成，點擊“設置”按鈕，記錄儀將開始記錄;
2. 選擇“設置完成后，按住按鍵直到綠色LED亮，則開始”，用戶設置完成后，點擊“設置”按鈕，記錄儀不會立即開始，只有當用戶按住記錄儀的按鍵直到綠色LED亮，才開始記錄;
3. 若選擇第三項，則表示用戶點擊“設置”按鈕后，記錄儀會自動30分鐘開始記錄。

1. 記錄結束的方式:

1. 選擇第一項，表示記錄的數據存滿記錄儀存儲器，則記錄儀停止記錄;
2. 選擇第二項，表示記錄儀存儲器滿后，記錄並不停止，而是自動把最舊的數據刪除，用最新的數據填補上，同時，此選項下，用戶可以按住按鍵直到綠色LED亮，停止記錄;
3. 選擇第三項，表示在記錄完成用戶指定的記錄數據個數后，記錄儀自動停止記錄。

1. 記錄時間總長:
   •



接下來進入高級選項

1. 選中“綠色LED指示”，則記錄儀會啟用綠色LED，指示記錄儀工作狀態。若不選中此項，可一定程度降低電池耗費。
2. 選中“液晶長亮”，則記錄儀液晶會始終保持顯示，並且每隔一段時間自動切換顯示通道。若不選中此項，用戶短按記錄儀按鍵可激活液晶顯示，30秒內如果沒有任何按鍵動作，液晶將自動關閉(若為灰色，則表明
3.



以上設置完成，最後請點擊“設置”按鈕正式確定生效，或者點擊“取消”按鈕退出。

重要技巧：通常情況下，以上所有設置可保持默認，用戶只需直接點擊“設置”即可開始記錄。



※警告：

-所有之前記錄的數據在點擊“設置”后將被永久擦除。

-在進行重要記錄任務前，務必確保電池能量充足。

-如果用戶選擇用按鍵開始記錄，請用戶務必記住按住按鍵並看到綠色LED亮，表明記錄開始。



數據下載

當數據記錄完成后，請根據“記錄儀設置”章節，打開“記錄儀設置與下載”對話框。點擊對話框右側“下載”按鈕，開始數據下載。

※溫馨提示：

-當記錄儀尚未停止時，請先點擊“停止”再下載數據。



用戶可打開“保存”對話框，請為即將下載的數據選擇合適的存儲位置，並命名文件。



如果記錄儀被設置了密碼，此時要求用戶輸入正確的密碼，方能繼續下載數據。



數據下載完成，用戶將看到如下對話框。

若點擊“打開”，用戶可直接打開下載文件顯示曲線圖，或者點擊“嵌入”，用戶可將當前下載的文件直接合併到當前打開的文件，進行合併顯示，以便同時對比分析。若點擊”退出“，則不進行任何文件打開操作，直接退出。



實時顯示

將記錄儀插入計算機USB口后，用戶點擊主界面“開始”按鈕，進入“記錄儀設置與數據下載”對話框，再點擊右下方“實時”按鈕，用戶可以實時觀察當前記錄儀測量的實時數據。



軟件主界面



1. 標準工具欄Standard Toolbar
2. 放大、縮小與平移工具欄Zoom and Pan Toolbar
3. 曲線工具欄Graph Toolbar
4. 網格線Grid line
5. 左縱坐標The left vertical axis
6. 右縱坐標The right vertical axis
7. 曲線Graph line
8. 跟隨線Floating line
9. 橫坐標The horizontal axis
10. 跟隨線對應讀數The readings for the current floating line
11. 圖例Legend
12. 曲線背景Graph background
13. 頁面背景Page background
14. 曲線列表Graph list window
15. 統計Statistics window
16. 數據表格Data table window
17. 主菜單Main menu



打開文件



點擊標準工具欄左起第二個按鈕“打開”，或者進入菜單->文件->打開，用戶即可打開以*.dlg或者*.mdlg為後綴命名的專用格式數據記錄文件。



嵌入文件

本軟件支持將多個文件在一張曲線圖中顯示，這樣便於用戶比較觀察數據。首先，應該打開其中一個文件，然後採用嵌入文件的方式，打開其他文件，即可實現合併顯示。點擊標準工具欄左起第三個按鈕“嵌入”，或者進入菜單->文件->嵌入，即可嵌入一個文件到當前文件。

大寫字母用於標識文件，曲線圖中對應字母的曲線與帶字母的文件是對應的。嵌入文件后，用戶可將新的文件保存為*.mdlg類型的文件。需要特別注意的是，*.mdlg類型的文件只保存文件的包含信息，不保存實際文件數據，所以要正確打開*.mdlg類型的文件，前提是不能改變它所包含文件的存儲路徑和文件名，以及它自身的存儲路徑。

嵌入的文件，在曲線列表中會全部列出，鼠標在對應文件位置點擊鼠標右鍵，可彈出“移除文件”菜單，可移除嵌入的文件。



放大、縮小與平移

用戶可通過在曲線區域點擊鼠標右鍵彈出菜單或者工具欄進行放大、縮小與平移操作。

• 放大、縮小與平移方向

-自動  可任意方向

-水平  操作僅在水平方向進行

-垂直  操作僅在垂直方向進行

-手動  用戶可自行設置橫坐標的起始和結束時間，以及縱坐標的縮放比例

• 放大與平移

- 在曲線區域按住鼠標左鍵不放開，朝任意方向拖動方形框，方形框內將被放大顯示

- 按住鼠標中鍵不放開，朝任意方向移動鼠標，則可平移曲線

• 縮小

-點擊      返回上一個，將顯示最近放大前的曲線圖

-點擊      返回全部，將默認顯示曲線



導出

本軟件支持導出多種格式的文檔，包括文本文檔txt，Excel電子表格文檔xls，CSV文檔，還有jpg、bmp圖片文檔。用戶可點擊菜單->文件->導出，將默認的*.dlg格式文件另存為其他格式的文件。

請注意，如上圖Excel表格文檔有兩個選項，其中帶for Window字樣的表示僅保存當前曲線顯示區內的數據到指定格式文檔，不保存未在曲線顯示區的數據。



曲線列表

在主界面，用戶可看到“曲線列表”窗口，如果沒有找到，則鼠標在工具欄空位置點擊右鍵，將彈出菜單，勾選“曲線列表”項。

在“曲線列表”窗口，羅列出了所有曲線，用戶可點擊相應曲線前方的複選框，顯示或隱藏指定曲線，或者在相應曲線位置點擊鼠標右鍵，進入該曲線所對應的“通道屬性”設置。



統計

在主界面，用戶可看到“統計”窗口，如果沒有找到，則鼠標在工具欄空位置點擊右鍵，將彈出菜單，勾選“統計”項。

在“統計”窗口，用戶可以觀察當前曲線圖的相關統計信息，如最小值、最大值、平均值等。



數據表格

在主界面，用戶可看到“數據表格”窗口，如果沒有找到，則鼠標在工具欄空位置點擊右鍵，將彈出菜單，勾選“數據表格”項。

在“數據表格”窗口，用戶可以觀察當前曲線圖的相關數據列表。



打印

用戶可以打印曲線、統計值和數據列表。在打印之前，用戶點擊菜單->文件->打印與輸出選項，調出“打印與輸出選項”對話框，用戶可通過勾選相應的複選框，決定即將打印的內容。

接下來，點擊菜單->文件->打印，或者標準工具欄“打印”按鈕，可進行打印。



曲線設置

本軟件提供強大的曲線顯示定製功能。在曲線區，鼠標點擊右鍵，彈出菜單，選擇“曲線設置”，進入曲線設置對話框。

在曲線設置對話框中，用戶可以設置顯示標題、字體、顏色、曲線顏色與線粗，以及縱坐標顯示單位。



標記記錄點

在曲線區，點擊鼠標右鍵，彈出菜單，點擊“標記記錄點”，可在曲線記錄數據點位置用圓點加強標記。



增加註釋

鼠標右鍵點擊曲線區任意位置，彈出菜單，並點擊“顯示區加註釋”，可在鼠標點擊位置增加文字註釋。

註釋添加后，鼠標鄰近該註釋后，按住鼠標左鍵，可移動該註釋的放置位置。若點擊鼠標右鍵，彈出菜單，可“編輯註釋”或者“移除註釋”。

另外，鼠標鄰近數據記錄點位置，點擊鼠標右鍵，可為該記錄點添加註釋，其他操作與任意點註釋類似。





溫濕度記錄儀循環使用流程：



首次使用——設置參數——開始記錄——記錄完成——下載數據——重新開始
