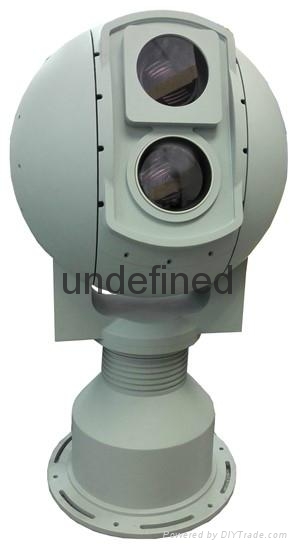

JH602-300/75警戒跟蹤光電系統

一、JH602-300/75警戒跟蹤光電系統的應用

   可搭載于各種運動載體（如飛行器、船舶、車輛等）上，對目標進行搜索、穩定觀測、瞄#*&准控制、導航跟蹤及空中預警等。

二、JH602-300/75警戒跟蹤光電系統的特點

  ★ 高精度校準，確保可見光、紅外、激光測距三光合一；

  ★ 軍#*&標級部件，可靠性高，壽命長，可在惡劣環境下長時期使用；

  ★ 全密封高等級防水，光機電一體化設計，抗振動衝擊能力強；

  ★ 採用兩軸穩定平台，結合高精度陀螺及伺服控制系統，系統穩定

     跟蹤精度高；

  ★ 高度集成化設計，控制電路內置，優化系統配置。

三、JH602-300/75警戒跟蹤光電系統的功能

1. 具有對目標區域的搜索功能；
2. 能快速搜索並對特定目標實施探測、識別、辨別；
3. 具有陀螺增穩功能，隔離載體擾動，穩定瞄#*&準線；
4. 能自動或手動跟蹤特定的目標；
5. 實時輸出並顯示瞄*&準線區域圖像；
6. 對目標進行激光測距；
7. 可通過操控手柄或工控機控制轉塔的姿態；
8. 實時上報瞄#*&準線捕獲目標的位置數據（目標方位角、俯仰角、目標距離和角速度）等信息；
9. 進行系統自檢，報告自檢結果。

四，系統主要指標

穩定精度：≤0.2mrad(1σ)

迴轉最大角速度：方位：≥50°/s；俯仰：≥50°/s；

角報告精度隨機誤差: ≤0.06 mrad(1σ)；

瞄#*&準線雙向穩定精度隨機誤差: ≤0.3mrad(1σ)；

  2.傳感器主要指標（電視觀*&瞄##具主要指標）

探測器：752×582；1/3英吋黑白CCD；

工作視場： 18°×13.5°～1°×0.75°連續變焦

視場轉換光軸平行性：

    a)最大視場和最小視場之間：≤1個像素

    b)變焦之間：小於等於4個像素

  3.激光測距機主要指標

波長：1.06 um

激光發射准直角：＜0.8mrad；

測距範圍:300m～20km（在能見度23Km時，對15m×10m目標）

測距精度：≤±5m

重複頻率：5Hz

准測率：≥98%

連續測距時間:最大連續測距時間≤30s，再次連續測距時間間隔≥30s。

  4.跟蹤器主要指標

最小目標尺寸：  3×3 像素；

測偏精度： 1電視行；

數據率：50HZ；

輸出視頻： 標準CCIR視頻。

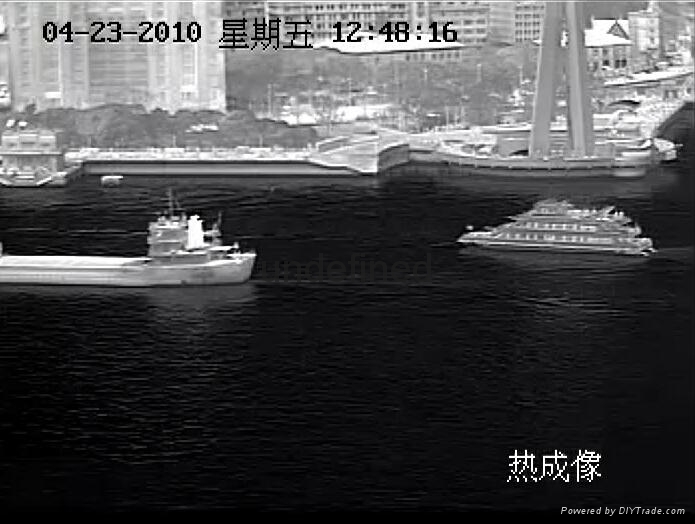

  5.熱像儀主要指標

探測器：320×256碲鎘汞(HgCdTe)制冷焦平面探測器；

象元尺寸：30mm×30mm

工作波段：3.7μm～4.8μm；

視場

a)大視場:7.3°×5.8°；

b)中視場: 1.8°×1.4°；

視場轉換光軸平行性：≤1個像素

  6.作用距離

探測識別距離：在能見度≥15km，溫度為20℃±5℃，相對濕度70%±5%環境條件下，在目標與背景溫差不大於5℃時

對中型直升機目標：探測距離：30km，識別距離：10km

對中型艦船目標：探測距離:25km，識別距離:15km

對中型車輛目標：探測距離:7km，識別距離:5km
