智能渦街流量計

智能渦街流量計
型號:HTLUGB-XX
品牌:恆通
原產地:中國
類別:電子、電力 / 儀器、儀表 / 流量儀表
標籤︰蒸汽流量計 , 水流量計 , 渦街流量計
單價: ¥3000 / 件
最少訂量:1 件

產品描述

一、HTLUGB型渦街流量計概述

 LUGB型渦街流量計是在渦街流量變送器的基礎上,集流量、溫度、壓力檢測功能于一體,並能進行溫度、壓力自動補償的新一代一體式流量計。其輸出為電壓脈衝頻率信號,也可轉換輸出二線制4~20mA 標準信號。該儀表採用先進的微機技術與微功耗新技術,功能強,結構緊湊,操作簡單,使用方便,是石油、化工、電力、冶金等行業液體、氣體計量和飽和蒸汽計量的理想儀表。
  LUGB型渦街流量計可採用一體式現場顯示結構,也可由渦街流量變送器與我廠生產的智能顯示儀表配套,組成分體式智能渦街流量計,對流量進行準確計量,亦可與調節儀表或計算機聯用,組成流量控制系統。
我廠生產的型渦街流量變送器根據結構不同主要分為以下兩種:
   HTLUGB型渦街流量變送器,主要應用法蘭卡裝式結構,把型渦街流量變送器直接安裝在被測管道上測量管道中的流體流量。該型儀表主要用於口徑為DN200  以下或DN200 的管道上,若管道口徑為DN200  以上,最好選用插入式型渦街流量變送器或其他類型流量儀表。
   HTLUGB插入式型渦街流量變送器,應用插入式機構,把小尺寸的渦街流量傳感器探頭,放到大口徑管道中的特定位置來測量大口徑中流體的流量。這是一種測量大口徑管道流體流量的最佳方法。



二、HTLUGB渦街流量計原理

  基於卡曼渦街原理,如果將一個稱之為流量元件的非流線型物體(比如三角柱體)垂直插入管道流體中,當流速足夠大時,在流量元件的下游便會交替地產生旋渦,隨着旋渦尺寸的增大,便會離開流量元件向下游流去,形成兩列旋渦系列,即渦街。這一過程稱為旋渦的剝離(如圖  1 旋渦產生示意圖)。旋渦剝離的頻率在一定的流速範圍內,與介質流速成線性關係,且這一關係不受流體的密度、粘度、壓力、溫度的影響。由於旋渦分離在柱體兩側產生壓力脈動,探頭體產生交變應力,埋設在探頭體內的壓電晶體元件受交變應力作用而產生交變電荷。檢測放大器將交變電荷進行交換處理后,輸出頻率與介質速度成正比脈衝信號,送至積算儀進行處理和顯示或輸出4~20mA標準電流信號。

三、HTLUGB型渦街流量計特點


1、HTLUGB型渦街流量變送器的特點:
●結構簡單而牢固,無可動部件,可靠性高,使用壽命長;
●測量範圍寬,量程比可達1:10;
●壓力損失較小,運行費用低,更具節能意義;
●輸出信號與流量成線性關係,便於數據處理和上位機聯用,可通過RS232、RS485接口與上位機連接;
●在一定雷諾數範圍內,輸出信號頻率不受流體物理參數(溫度、壓力、粘度)的影響,儀表係數僅與旋渦發生體的形狀和尺寸有關;
●安裝簡單,維修方便;
●應用範圍廣,液體、氣體、蒸汽流量均可測量;

2、LUGB型渦街流量計特點:
●可檢測介質的溫度與壓力並進行自動補償,可直接檢測氣體的標準體積流量或飽和蒸汽的質量流量。
●採用先進的微機技術與高性能的集成芯片,整機功能強大,性能優越。
●採用先進的微功耗高新技術,整機功耗低,既能憑內裝3.6V 鋰電池長期供電運行,又可由外電源供電運行。
●採用LCD 顯示,清晰直觀,讀數方便。
●本流量計執行JJG198-94 國家計量檢定規程。

四、HTLUGB型渦街流量計主要技術指標

被測介質

氣體、蒸汽、水

口徑(mm

15~1000(大於300採用插入式)

公稱壓力

1.6~6.4MPa(6.4MPa以上協議訂貨)

介質溫度

-20~250℃~350℃

環境溫度

-40~55攝氏度

精度

1.5%

補償形式

溫度補償、壓力補償(氣體計量)

直管段要求

前5D后3D,具體看安裝位置

重複性

0.01%~0.008%

供電電源

24VDC或內置3.6V電壓

整機功耗

外電源≤1.5W;內電源≤1.5mW

輸出方式

4~20mA(兩線制);0~5V(脈衝);RS485

測量管材質

304,316L或根據用戶需要定製

防護等級

IP65



測量範圍

儀表型號

公稱通徑DN

  (mm)

           流量範圍 (m3/h)

   液體

氣體

蒸汽

HTLUGB-

    15

0.4—4

4—30

3.2—18

HTLUGB-

20

0.7—7

6—40

5—32

HTLUGB-

    25

1—10

11—70

9—60

LUGB-

    32

1.5—15

17—150

15—130

HTLUGB-

    40

2—25

24—240

20—200

LUGB-

    50

3—45

37—370

32—320

HTLUGB-

    65

5.5—75

65—650

55—540

LUGB-

    80

8.5—110

95—950

81—810

HTLUGB-

    100

16—180

150—1500

130—1300

HTLUGB-

    125

25—270

245—2400

200—2000

HTLUGB-

    150

35—350

360—3600

290—2900

HTLUGB-

    200

60—600

600—6000

550—5000

HTLUGB-

    250

90—900

900—9000

800—8000

HTLUGB-

    300

135—1350

1350—13500

1150—11500

HTLUGB-

    350

185—1850

1850—18500

1550—15500

HTLUGB-

    400

240—2400

2400—24000

2100—21000

HTLUGB-

    450

300—3000

3000—30000

2600—26000

HTLUGB-

    500

380—3800

3800—38000

3300—33000

HTLUGB-

    600

550—5500

5500—55000

5100—51000

HTLUGB-

    700

750—7500

7500—75000

7000—70000

HTLUGB-

    800

950—9500

9500—95000

9000—90000

HTLUGB-

    900

1200—12000

12000—137000

11000—110000

HTLUGB-

    1000

1400—1400

14000—140000

13500—135000

HTLUGB-

    1200

2000—20000

20000—200000

19500—195000

HTLUGB-

1300

2200-22000

22000-220000

21000-210000

HTLUGB-

1400

2750-27500

27500-275000

27000-270000

HTLUGB-

1500

3150-31500

31500-315000

31000-310000



付款方式︰ DP / DA

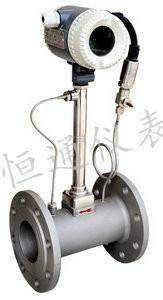

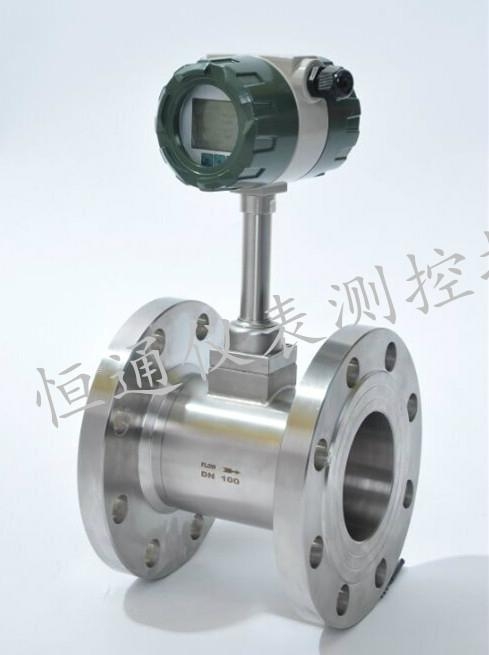

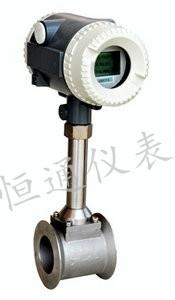

智能渦街流量計 1智能渦街流量計 2智能渦街流量計 3智能渦街流量計 4智能渦街流量計 5
