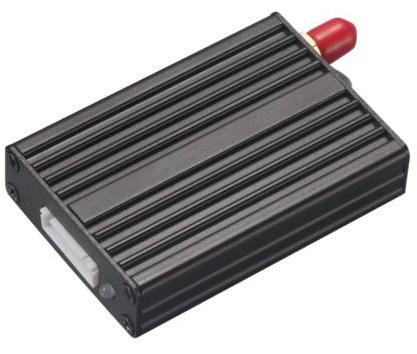

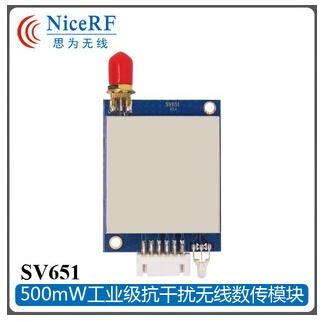

SV651是一種中功率的高集成無線數據傳輸模塊www.nicerf.cn，採用的是高性能的Silicon Lab Si4432射頻芯片。極低的接收靈敏度,再加上業界領先的500mW的輸出功率保証擴大範圍和提高鏈路性能。模塊提供了多頻段多信道以及網絡ID來降低傳輸過程中的干擾以提高傳輸性能。用戶可以通過PC軟件或在線修改設置串口以及RF的相關參數。





l           3000米傳輸距離@1.2K速率時

l           工作頻段選擇：433/470/868/915 MHz

l           TTL/RS232/RS485多種接口

l           GFSK調製模式

l           最大輸出功率：500mW

l           靈敏度高達-121dBm

l           40個信道可選

l           4字節可配置網絡ID

l           雙字節可配置節點ID

l           天線自動匹配及雙向開關控制

l           串口通訊參數設置多樣化

l           工作電壓2.8~6.0 V



l           工作溫度範圍：-40 ~ +85 °C



l           重量：13.6 g









l           無線232/485數據通信

l           無線遙控遙測

l           遠程抄表

l           安防系統

l           工業數據採集

l           家庭自動化遙測

l           樓宇小區自動化與安防





參 數	最 小	典 型	最 大	單 位	條 件
運 行 條 件
工作電壓範圍	2.8	5.0	6.0	V	TTL電平
	4.5	5.0	5.5	V	232/485電平
工作溫度範圍	-40	25	+85	℃
電 流 消 耗
接收電流		25		mA	TTL電平
		34		mA	485電平
		32.7		mA	232電平
發射電流		350		mA	@27dBm
體眠電流		＜5		uA	@TTL電平
射 頻 參 數
頻率範圍 （不同規格）	414.92	433.92	453.92	MHZ	@433MHZ
	470.92	470.92	509.92	MHZ	@470MHZ
	849.92	868.92	888.92	MHZ	@868MHZ
	895.92	914.92	934.92	MHZ	@915MHZ
調製速率	1.2	9.6	38.4	Kbps	GFSK
發射功率範圍	20	/	+27	dBm	軟件可配置
接收靈敏度		-121		dBm	@1.2kbps











                                           Radiated Emission Measurement

                                                      Radiated Emission Measurement

                                            Radiated Emission Measurement

                                            Radiated Emission Measurement



   We recommend you should obey the IPC related standards in setting the reflow profile:
