產品介紹：

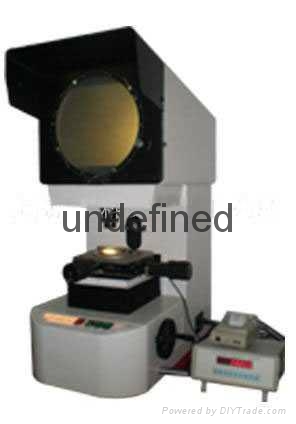

EK60013微電腦控制絕緣厚度自動測試投影儀是一種光、機、電一體化的精密高效光學計量儀器。它被廣氾應用於電纜、橡膠、機械、儀表、鐘錶、電子、建材、輕工等各行各業以及院校、研究所、計量檢定部門的計量室、試驗室和生產車間。本儀器能高效率檢測各種形狀複雜工件的輪廓尺寸和表面形狀。本儀器光學系統品質優良，物鏡成像清晰，放大倍倍率準確，在透射光照明下，輪廓測量誤差小干0.08％；測量示值誤差可達(4+L)μm，L為被測量長度(單位：mm) 可進行外徑測試；可進行絕緣厚度測試；可自動計算最小值、最大值、平均值、平均厚度、平均外徑、配上打印機可打印有關以上數據。

標準： GB/T2951.11-2008

主要技術參數：

型 號 EK60013

工作台 金屬台尺寸（㎜） 200×160

玻璃台尺寸（㎜） ￠90

×座標行程（㎜） 50

測微手輪格值：0.01

Y座標行程（㎜） 50

測微手輪格值：0.01

旋轉範圍 0～360°

調焦範圍（㎜） 70

投影屏 尺寸（㎜） ￠308

投影旋轉範圍 0~360°

旋轉角度游標分划 2′

物鏡 放大倍數 標配10×(可選配20×、50×)

物方視場 ￠30㎜

物方工作距 85.17㎜

反射方式 外反射

儀器照明 24V,150W鹵鎢燈

儀器電源 220V（AC）,50/60Hz總功率350W

冷卻方式 風冷（3只軸流風機）

技術朮據 準確度不大於±0.01㎜；

測量重複性不大於±0.01mm

外形尺寸 80cm×45.5cm×106cm

重 量 120Kg
