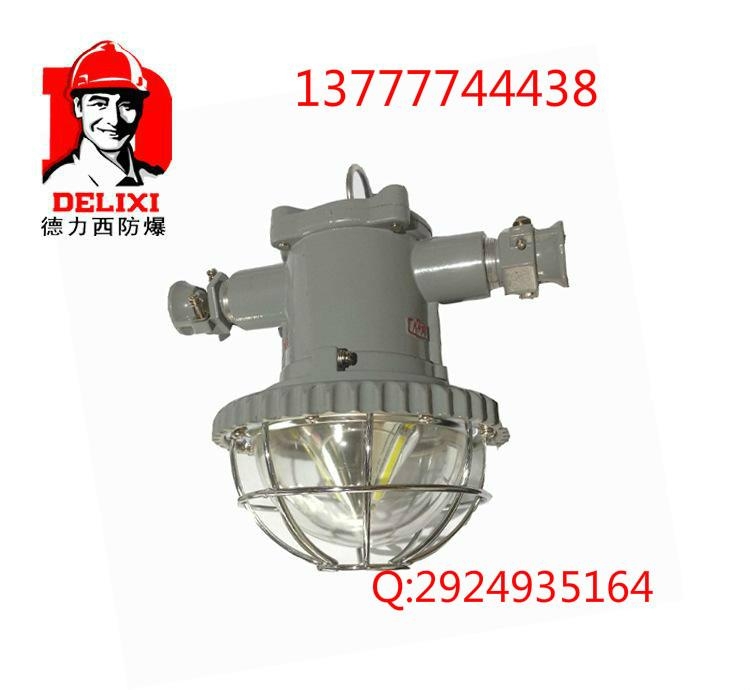

120W大功率DGS礦用隔爆型LED巷道燈

礦用LED巷道燈  120WLED巷道燈 礦用LED巷道燈廠家

適用範圍與用途

DGS□/127L系列礦用隔爆型LED巷道燈(以下簡稱巷道燈)，適用於煤礦井下具有甲烷、煤塵爆炸危險的場所，作為巷道及硐室照明用，嚴禁用於採掘工作面。

巷道燈採用LED冷光源大功率發光元件作為光源，具有發光效率高，耗電低，工作溫度低，使用壽命長，體積小等優點。

1.1 環境條件

a) 週圍環境溫度－5℃～40℃，氣壓為0.8～1.1×105Pa；

b) 海拔高度：2000m；

c) 週圍空氣月平均相對濕度為不大於95%(25℃)；

d) 使用在有瓦斯和煤塵爆炸危險的場所按MT221-2005第 4.2條的規定；

e) 在無破坏絕緣的氣體或蒸汽環境中；

f) 污染等級為3級；

g) 使用於非採掘工作面。

礦用LED巷道燈  120WLED巷道燈 礦用LED巷道燈廠家

產品結構

1 巷道燈由隔爆外殼、LED光源部件、透明罩、防護罩等部分組成。

2 隔爆外殼由殼體、蓋、電纜引入裝置等零部件組成。蓋與殼體以圓筒隔爆接合面和螺釘連接。

3 LED光源部件包括LED驅動板、LED發光元件等零部件。LED驅動板固定在殼體內部，LED發光元件直接固定在殼體上，有利於散熱，延長發光元件的使用壽命。LED驅動板的電氣原理見圖1。





 外形尺寸

    巷道燈的外形安裝尺寸見圖2、圖3



圖2 DGS24(36、50)/127L巷道燈外形圖     圖3 DGS70(100、120)/127L巷道燈外形圖
