TL系列遠心鏡頭

型號：	TL系列
品牌：	遠心光學系統
原產地：	中國
類別：	辦公、教育 / 教學用具、器材
標籤︰	工業相機 , 雙遠心光學鏡頭 , 遠心鏡頭
單價：	-
最少訂量：	1 件

發送查詢

產品描述

產品特點：

完美匹配百萬像素工業相機
遠心度小，高分辨率、畸變小、低於0.1%的畸變
高對比度，可內置同軸光照明
在景深範圍內，沒有放大倍率的變化，目標圖像尺寸不變
物方遠心設計，光透射率高
C接口，可配合2/3′及2/3′以下成像靶面的工業相機用
專為度量和測量設計，適合工廠自動化機器視覺應用方面

工业远心镜头

規格參數：

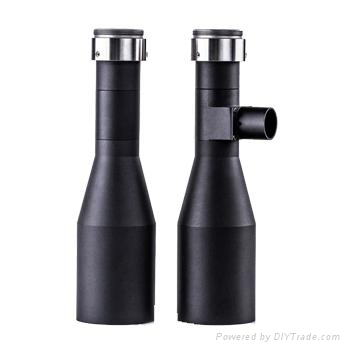

TL 倍數物距 S: 標準型 C:同軸光型

型號	光學倍率	物距(WD)	數值孔徑(NA)	F/#	景深(mm)	畸變	最大CCD	CCD接口	外形尺寸
TL05X65S/C	0.5	65mm	0.017	15	4.80	<0.1%	1/2’	C	Φ18×144
TL08X65S/C	0.8	65mm	0.017	24	3.00	<0.1%	1/2’	C	Φ18×129
TL10X65S/C	1.0	65mm	0.025	20	1.60	<0.27%	1/2’	C	φ18×129
TL15X65S/C	1.5	65mm	0.033	23	0.82	<0.15%	1/2’	C	Φ18×122
TL20X65S/C	2.0	65mm	0.033	31	0.61	<0.15%	1/2’	C	φ18×140
TL25X65S/C	2.5	65mm	0.048	26	0.33	<0.23%	1/2’	C	Φ18×98
TL30X65S/C	3.0	65mm	0.048	31	0.28	<0.17%	1/2’	C	φ18×107
TL40X65S/C	4.5	65mm	0.048	41	0.21	<0.18%	1/2’	C	Φ18×107
TL50X65S/C	5.0	65mm	0.048	41	0.21	<0.18%	1/2’	C	φ18×107
TL60X65S/C	6.0	65mm	0.048	41	0.21	<0.18%	1/2’	C	φ18×107
TL80X65S/C	8.0	65mm	0.048	41	0.21	<0.18%	1/2’	C	φ18×107

型號	光學倍率	物距(WD)	遠心度(°)	分辨率(μm)	景深(mm)	畸變(%)	CCD尺寸	CCD 接口	外形尺寸
TL05X110S/C	0.5	110mm	0.018	10.3	3	0.03	2/3’	C	Φ39×143
TL08X110S/C	0.8	110mm	0.018	6	1.5	0.06	2/3’	C	Φ26×140
TL10X110S/C	1.0	110mm	0.016	5.8	1	0.05	2/3’	C	Φ26×135
TL15X110S/C	1.5	110mm	0.011	5	1.2	0.05	2/3’	C	Φ26×138
TL20X110S/C	2.0	110mm	0.010	5	0.8	0.08	2/3’	C	Φ26×138

TL08X150S/C	0.8	150mm	0.05	10	3	0.06	2/3’	C	Φ26×135
TL10X150S/C	1.0	150mm	0.05	6	8	0.05	2/3’	C	Φ26×138
TL15X150S/C	1.5	150mm	0.018	5	3	0.05	2/3’	C	Φ26×138
TL20X150S/C	2.0	150mm	0.020	5	1.5	0.08	2/3’	C	Φ26×140
TL30X150S/C	3.0	150mm	0.1	5	1.2	0.05	2/3’	C	Φ26×150
TL40X150S/C	4.0	150mm	0.08	5	0.8	0.08	2/3’	C	Φ26×131

可根據客戶要求提供專案設計、製造定製服務

應用領域：
機械設備視覺定位、半導體檢測、晶片檢測；
IC晶圓，LED晶圓，置晶，固晶，邦定，點膠定位；
ITO玻璃，STN/CSTN/TFT面板分划，絲印；
液晶顯示檢測，液晶模組FOG/COG；
多晶硅、單晶硅、晶圓划片，絲印；
多層顯示面板組裝；
電容屏面板分划，絲印，組裝；
零部件OCR識別；印刷機械、打孔MARK點定位；
機器視覺實驗室應用；
其他圖像處理、視覺檢測、測量、定位工業應用
