熱電阻、熱電偶或毫伏輸入

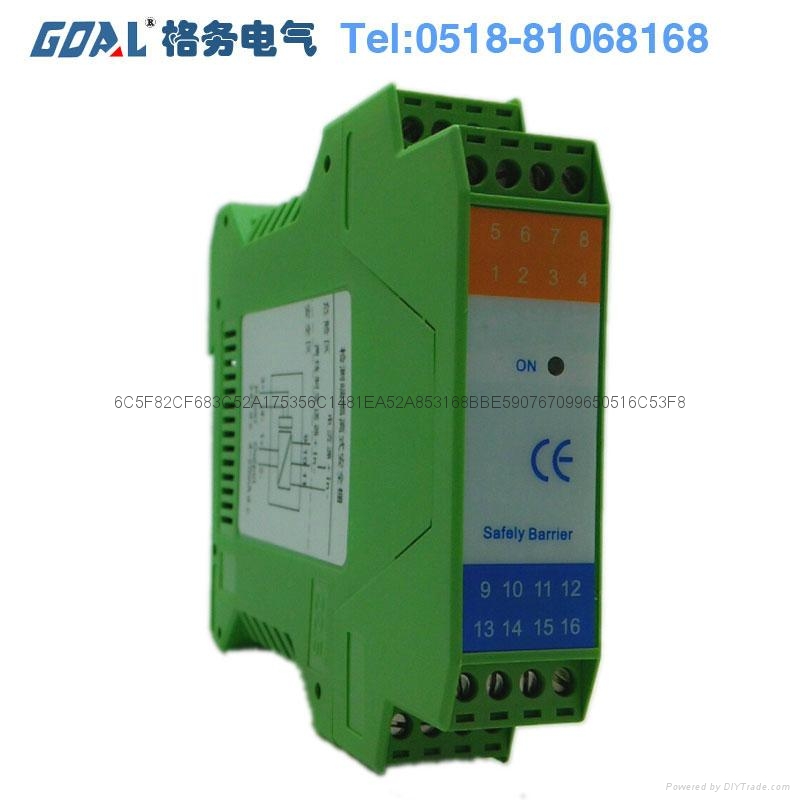

GW2171-EX
4~20mA輸出
單通道
機器規格

GW2171-EX將危險區溫度傳感器的低電平直流信號轉換成4~20mA電流信號變送器，驅動安全區負載。具有自動冷端補償功能，對於要求冷端補償的熱電偶，隨產品提供一個冷端元件。
■端子
           適合直徑不超過2.5mm2的多芯或單芯電纜
■安裝
           裝在35mm標準導軌上
■組件所處場合
           安全區
■環境溫度限制
           -5 ~ +55℃
■濕度
           0 ~ 90 % RH（無冷凝）
■溫度傳感器類型
           8類熱電偶：K，J，E，T，N，R，S，B
           3線制熱電阻：Pt100，Cu100，Cu50等
           mV直流電壓信號
■溫度傳感器所處場合
           0區，IIC，T4~T6危險區    經合適認証
           1區，A組，危險區
■安全區輸出
           信號範圍：             4~20mA
           超出/低於範圍：    0~24mA
           安全區負載電阻： 0~350Ω
■安全區迴路波動
           <125μA 峰值到峰值
■危險區輸入
           -75~+75mV，或0~400Ω
■20℃時轉換精度
           優于20μA
■冷端補償精度
           ≤±0.5℃
■溫度漂移
           <1μA/℃
■響應時間
           100mS之後，設定在最終值的10%內
■供電電壓
           20~35V dc
■組件內最大功耗(帶20mA信號)
            24V時，1.2W
            35V時，2.0W
■安全描述
            7.8V，75mA，150mW；Um=250rms或dc
      IIC:  Co=9.3uF，Lo=5mH
