■ 簡介

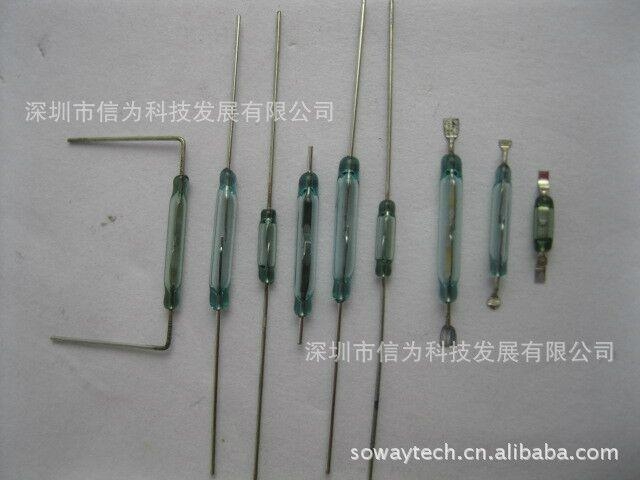

  ORT551在設計上是供2觸點型、超小型轉變型使用的磁簧開關。為了維持接觸可靠性，觸點部分和惰性氣體一起密封在玻璃管內。

■ 特點

（1）觸點與惰性氣體一起密封在玻璃管內，不會受到外部氣氛的影響。
（2）動作回答速度迅速。
（3）動作系統和電路都位於相同的軸上，適宜使用於高頻率傳輸的應用產品。
（4）小型，重量輕。
（5）觸點具有優越的耐蝕性和耐磨損性，使用壽命長，可獲得穩定的開關動作。
（6）與永久磁鐵組合，就能經濟簡易地構成接近開關。

■ 用途

控制機器 通信機器 測量機器 民用機器 車載電裝機器

項  目

額定

單位

吸合值（PI）

15~30

AT

斷開值（DO）

4min

AT

接觸電阻值（CR）

100max

mOhm

觸點間耐電壓

200min（PI>=20）

VDC

150min（15<=PI<20）

VDC

絕緣電阻

Ohm

觸點間靜電容量

1.5max

pF

觸點容量

3

VA

最大開關電壓

30DC

V

30AC

V

最大開關電流

0.2

A

最大通電電流

0.5

A

項  目

額定

單位

動作時間

1.0max

ms

跳動時間

NO1 0.5max

ms

NC 1.5max

ms

釋放時間

0.5max

ms

諧振頻率

6000（+/-）4000

Hz

最大驅動頻率

200

Hz
