HB插入式雙文丘里管

一、概述

插入式雙文丘里管是在雙文丘里管基礎上研發的一種插入式流量計。它結構簡單，安裝方便插入式雙文丘里管安裝在大口徑管道中空氣平均流速點處，根據理論計算和風洞實驗，計算出插入式雙文丘里管入口處氣流變化和平均流速點的變化函數關係式，從而得出流量。主要用於石油、化工、冶金、電力行業，例如電廠送風管道一次風、二次風流量測量或水電站、水庫、自來水等超大型圓管管道、方管道水流量計量，。

二、測量原理

插入式雙文丘里管原理與雙文丘里管的測量原理相同，是一種節流式流量傳感器。

流量計算公式：

式中:  ， ——分別為質量流量（㎏/s）和體積流量（m3/s）；

——流出係數 ；

——可膨脹性係數；

——管道內經，m；

——儀表係數，與裝置結構有關；

——被測流體密度，㎏/m；

——差壓，Pa；

三、特點

1、計量精確度高、復現性好。

2、工作穩定可靠，抗干擾能力強。

3、直管段要求低。

4、無可動部件,阻流部件小, 功耗低、量程比大。

5、差壓值大、穩定性好、可靠性高、安裝維護方便。

6、可全量程動態修正。

8、測量傳感器內表面進行了抗磨處理，大大提高了產品使用壽命。

四、主要技術參數

1.    適用介質：空氣、蒸汽、天然氣、煤氣、煙氣、水等介質。

2.    工作壓力： PN =-20kPa～6.5MPa。

3.    工作溫度：-40℃～400℃。

4.    流量（流速）測量範圍：0.5～60m/s；

5.    精度等級：±1.0%，±1.5%。

6.    直管長度一般要求：
　 前（上游側）直管長度：L1=0.7D～1.5D
　 后（下游側）直管長度：L2=0.5D～1D。

7.    公稱通徑：300≤D≤7000mm

8.    安裝方式：插入式法蘭連接

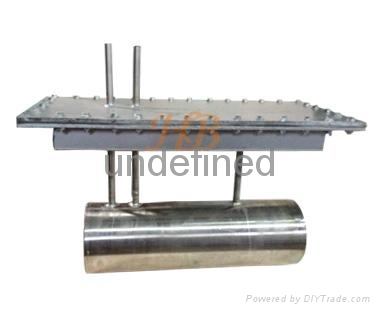

五、結構形式









1、測量管道2、取壓引嘴3、引壓導管4、后支撐5、翼型支撐6、法蘭

六、型號標記方法：BN-FCW-DN□  插入式雙文丘里管

BN——基本型號；- FCW——插入式雙文丘里管

DN□——公稱通徑（㎜）例如DN2000，為公稱通徑2000㎜。
