型號規格：FMG-800/1000/1200, 適用管徑分別為Ф168-830/Ф168-1016/Ф168-1220mm

訂製Φ□□□-□□□□mm

設備用途：

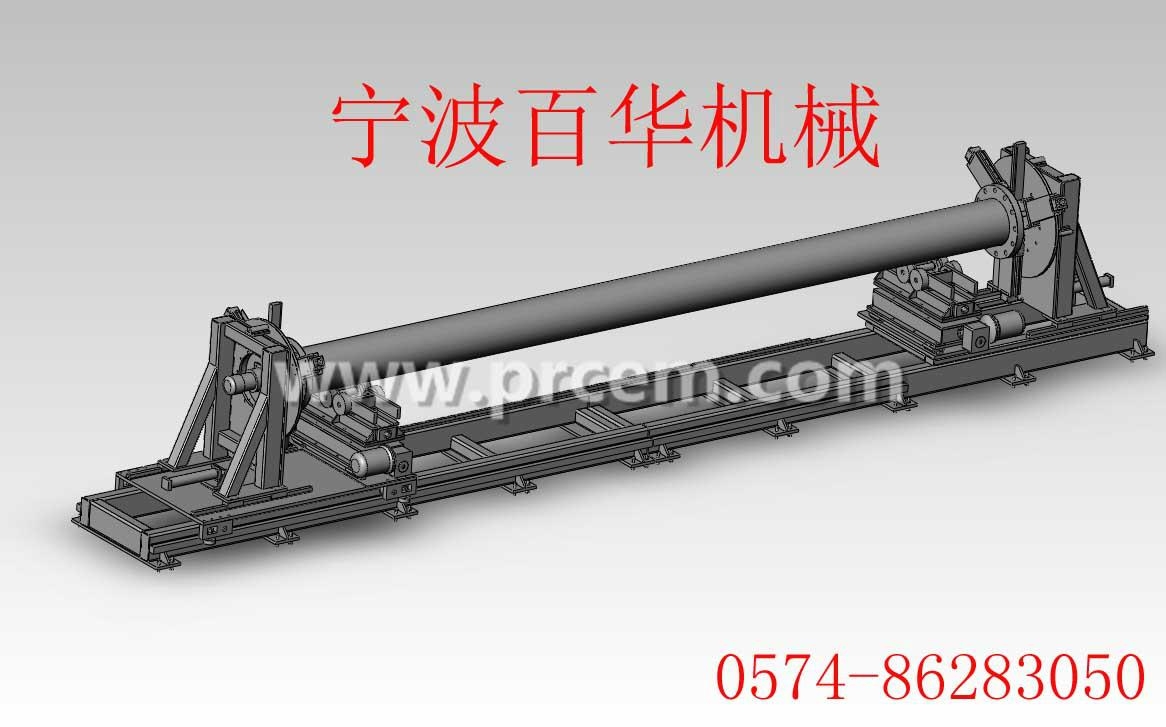

該大管徑直管-法蘭組對機為直管與法蘭焊接前的定位點焊設備，主要用於造船、煤礦瓦斯管、特高壓電力鐵塔等行業直管與高頸法蘭或直管與平焊法蘭的機械化半自動或全自動組對。

設備組成：

• 法蘭組對機頭（含剛性機架、特製電動自定心卡盤、卡盤電動迴轉機構等）
• 機頭軸向移動滑台
• 機頭電動行走裝置
• 剛性軌道
• 電動剪叉式托管小車
• 點焊電源（選配）

設備功能：

1. 採用特製電動自定心卡盤卡住法蘭,同時確保兩頭法蘭同心度和垂直度
2. 採用法蘭分度圓螺栓孔定位角度，提高左右螺栓孔的同心度
3. 採用卡盤卡爪前端厚度確定內角焊縫寬度
4. 採用機頭兩端向中間移動或一頭固定一頭移動的形式,滿足不同長度管子組對
5. 採用卡盤電動迴轉機構置，實現工件旋轉點焊
6. 通過電動剪叉式托管小車實現不同直徑的管子組對時的高度昇降及徑向微調。
