五軸數控銑床宿遷金馬X573S型

型號：	X57-3S
品牌：	宿遷金馬
原產地：	中國
類別：	工業設備 / 通用機械 / 機床
標籤︰	宿遷銑床 , 數控銑床 , 五軸數控銑床
單價：	¥33000 / 台
最少訂量：	1 台

發送查詢

產品描述

本機床是一種中小型通用萬能銑床。適合於圓片銑刀、角度銑刀、成形銑刀及端面銑刀，銑削平面、槽、角度、邊緣及齒輪等。裝上附件立銑頭后，可做多向的挖銑工作；裝上附件迴轉工作台后，可銑削環狀溝槽及圓弧曲線；裝上附件分度頭后，可做模數4以下之直齒螺旋齒等銑齒工作。由於本機床應用範圍廣闊，較在一般修理及工具車間單件或小批量生產車間使用最為適宜。

http://www.xiezhongjx.com

http://lbyuanxin.1688.com

X57-3S型/XJ6125型宿遷市金馬五軸數控銑床精密銑床，主要技術參數 X57- 3SXJ6125

工作台面尺寸mm 250×810 ，T型槽（槽數×寬度 × 槽距） 3×14×54

工作台行程縱向mm 480 480 橫向mm 165 240 ，垂向mm 300 300 ，工作台最大迴轉角度 ±45

主軸轉速範圍r/min34~570(6級) ，主軸錐孔莫氏3號，主軸中心線到工作台面距離mm70～370

床身垂直導軌面到工作臺中心距離mm 180～345 ，進給速度範圍（mm/min）縱向 7.3～111.9 ～，橫向 14.9～226.9 ～

垂向 6～90.4 ～，快度進給量（mm/min）縱向～，主電動機功率Kw 2.2

機床外形尺寸mm 1280×1220×1460 1200×1115×1460 ，機床淨重 Kg 110028

因本機床結構輕巧、靈活，故操作和維護亦較為方便。
本機床的各主要軸類、齒輪等均採用優質鋼材，並經過熱處
理，故其強度較高，能負擔較大負荷，且本機床的零部件均
經過精密加工，精度較高，一般能達到三級精度和3.2的表面光潔度。

機床主要規格

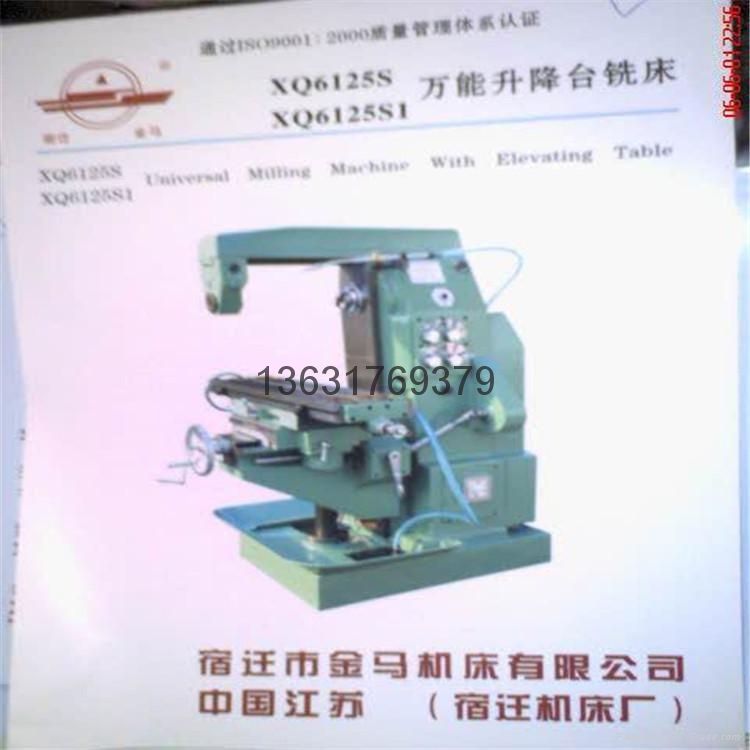

主要技術參數	X57-3S	XQ6125S	XQ6125S1	XQ6125	XJ6125
工作台面尺寸　　mm	250×810	250×900		250×810
工作台行程縱向　mm 橫向　mm 垂向　mm	480	570		480
	165	165		180	240
	300	300		300
主軸轉速範圍 r/min	34～570（6）	35～1180（12）		34～570（6）/ 59～975（6）
主軸錐孔	莫氏3號	莫氏3號	7：24 №30	莫氏3號
主軸中心線到工作台面的距離　　　　mm	70～370	70～370		70～370	80～380
床身垂直導軌至工作臺中心距離　　　mm	180～345	180～345		175～355	175～415
銑刀軸直徑　　　㎜	φ22　φ27
端刀軸直徑　　　㎜	φ27
進給速度範圍縱向 (mm/min)橫向垂向	7.3～111.9	7.3～120.4		7.3～111.9
	14.9～226.9	14.9～243.3
	6～90.4	6～97.3
主電動機功率　　Kw	2.2	2 / 2.4		2.2
機床外形尺寸　　mm	1280×1220×1460	1280×1350×1460		1220×1215×1460	1200×1115×1460
機床淨重　　　　Kg	1180	1220		1150	1080
