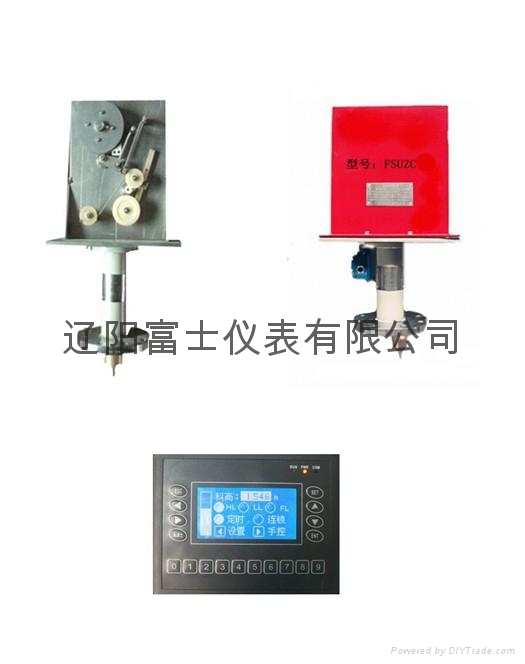

FS-UZC型 重錘式料位計用於各種筒倉、儲罐、儲槽中的料位測量，其特有的防塵密封結構設計有效保証了儀表在多粉塵環境中的長期可靠運行。產品結構簡單，應用方便，無須現場調試、免維護。
FS-UZC-d系防爆型，適用於爆炸性氣體環境使用，防爆等級：EX dmbⅡCT4
該設備適用於各種工況，可配置各種法蘭、重錘及操作界面。最大深度可達50米。對於使用超聲波、雷達物位計因粉塵、溫度等原因造成應用效果不理想的，FS-UZC型 重錘式料位計是最佳的解決方案。

原    理

FS-UZC型重錘式料位計可以定時自動或遠程手動、現場手動進行檢測。當檢測信號被啟動后，儀表的智能電機傳動系統就會控制系在鋼纜上的重錘向下降落，進入料倉內。FS-UZC型重錘式料位計通過其光電脈衝測量鋼纜的長度，光電脈衝系統被嚴格密封並與外部環境徹底隔離，引導系統可以確保設備的長週期穩定運轉。重錘在智能電機傳動系統的有效控制之下，以最佳的速度降落，可以排除鋼纜鬆弛的干擾、延長電機的使用壽命。智能電機傳動系統可以在確保在重錘接觸介質表面的瞬間停止下降，無需額外的剎車裝置，而後改變電機的轉動方向並將料位信號變送輸出。在重錘上升期間FS-UZC型重錘式料位計測量鋼纜的收集長度並控制其上升的速度，以及確保鋼纜在轉軸上的正確纏繞。

應    用

FS-UZC型重錘式料位計的應用範圍很廣，包括粗糙或精細的固體顆粒、粉末、液體、食品，甚至某些粘稠或腐蝕性的物質。
測量物料：除塵灰、粉煤灰、礦石粉、煤、水泥、塑料顆粒、PVC粉末、穀物、飼料……
應用現場：
鋼廠：配料倉、儲灰倉、原料倉……
電廠：粉煤灰倉、煤粉倉、原煤倉……
水泥廠：水泥倉、原料倉、熟料倉……

特    點

    結構精簡，性能卓越、應用可靠，免維護
    AC220V供電，低能耗，利於現場用戶使用
    優異的光學傳感系統，完全密封確保性能可靠
    人性化的人機界面設計
    模擬量和開關量輸出，信號隔離、操作可靠，抗噪聲干擾
    優異的驅動電機及重載鋼纜可以提供強大的抗拉伸能力
    智能電機控制解決方案，可以正確地判斷鋼纜狀態，無需採用可能造成卡澀的機械剎車裝置
    智能傳感系統，自動識別重錘狀態，發生埋錘故障時自動處理，處理失效時，發出報警信號，並可在下一測量週期進行復位
    特別的密封裝置，有效的解決粉塵影響
    FS-UZC-d為防爆型適用於氣體環境使用，防爆等級：EX   dmbⅡCT4。

技術參數

    供電電壓：220 VAC, 50 Hz
    功率消耗：10VA 穩態, 100 VA 動態
    操作溫度： -40℃ ～65℃
    介質溫度： 150℃（使用不鏽鋼鋼纜）/80℃（使用不鏽鋼襯套鋼纜）
    測量範圍：50 m
    測量速度：0.35 m/s
    精    度:：1.0%
    重 復 性：10mm
    測試最小間隔時間:：10min
    電氣接口：3-M20×1.5
    鋼    纜：φ2mm (100kg張力)
    輸出信號：
模擬輸出：4-20 mA，信號隔離，最大迴路阻抗 500 Ohm
繼電器輸出：最大5A 250VAC
    輸入信號：無源開關量信號
    防爆型防爆等級：EX dmbⅡCT4
    外觀尺寸：高x寬x厚= 630x 304 x 250 mm
    重錘重量:：1.2 kg
    電    纜:：RVVP外徑φ10 多芯電纜。（必須滿足防爆接線口引入裝置隔爆密封要求）
