型號：傾角傳感器芯片SCA830-D07
軸數：單軸(Y方向)
帶寬：6.25(典型)
靈敏度：32000LSB/g
量程：±90°，±1g
輸出方式：SPI/數字
供電電源：3.3V

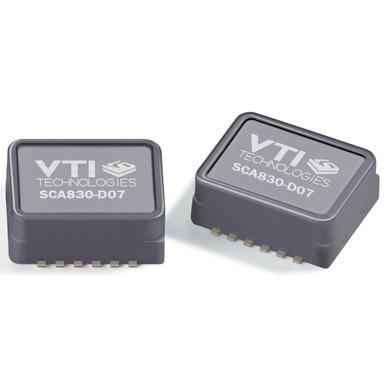

    SCA830-D07是基於VTI的3D-MEMS電容傳感器技術的單軸傾角傳感器。由一個高精度微電機加速度傳感元件和一個靈活的SPI數字接口組成。傳感器的雙排引腳封裝保証在SCA830-D07整個生命週期安全可靠的工作。
    VTI高精度單軸數字傾角傳感器SCA830-D07在整個設計、生產和測試階段都是以高穩定性、高可靠性、高質量來要求的，它的目標市場是汽車應用。這個單軸傾角傳感器在工作範圍內具有極期穩定的輸出（包括全溫區，濕度和機械噪聲環境下）。它符合AEC-Q100標準，並且具有多種先進的自我檢測的功能。SCA830-D07的DFL封裝適用於SMD工藝，並且這個傳感器符合RoHS和ELV標準。
    VTI SCA830-D07是VTI數字加速度傳感器系列中的一員，它與其他單軸加速度傳感器（SCA800系列）和其他多軸加速度傳感器(SCA2100系列和SCA3100系列)兼容。

VTI高精度單軸數字傾角傳感器SCA830-D07優勢特點

3．3V電源供電
+/-1g的測量量程
單軸傾角測量（Y方向）
全溫度範圍內+/-30mg零點精度
SPI數字接口通信
先進的自我檢測功能
滿足AEC-Q100標準的嚴格要求
封裝、引腳和SPI通信協議都與VTI其他數字加速度傳感器兼容
雙排扁平塑料封裝符合RoHS標準，並適合無鉛化焊接要求
使用行業領先的經過驗証的電容性3D-MEMS技術
高分辯率16位A/D轉換

傾角傳感器應用範圍

電子停車制動系統（EPB）
半坡起步輔助（HSA）
翻滾檢測
懸架控制
傾角測量
運動與位置測量

VTI高精度單軸數字傾角傳感器SCA830-D07性能參數

VDD：3.0-3.6 V
工作電流：5-6．3 mA（工作狀態下）
          0．1 mA（待機狀態下）
測量量程：（測量軸為Y軸）-1-1 g
                         -90-90 °
工作溫度：-40-125 ℃
零點總誤差：（溫度範圍-40…+125℃）-70-70 mg
零點穩定性：（溫度範圍-40…+125℃）-25-25 mg
                                   -1.5-1.5 ℃
零點溫漂：（溫度範圍-40…+125℃）30 mg
靈敏度：（16位數字輸出）32000 Count/g
        （±3°以內）0．00179 °/Count
靈敏度誤差：（溫度範圍-40…+125℃）-4-4 %FS
靈敏度溫漂：（溫度範圍-40…+125℃）±0.9 %FS
線性誤差：（-1g…1g量程）    -20-20 mg
交叉靈敏度：±2±3.5 %
零點輸出：（二進制）0 Counts
頻響：-3dB-6.25 Hz
噪聲：0.15-mg RMS
上電時間：0.3S
輸出頻率：125 Hz
輸出負載：50 pF
SPI時鐘頻率：8 MHz
ESD保護：（人體）2 KV
      （電荷設備）1 KV
抗衝擊能力：20000 g
