羥基改性高分子量氯乙烯-醋酸乙烯-乙烯醇三元共聚樹脂VAH-W是由二步法製造的聚合物，經過水解，在骨架上生成乙烯醇，改性后的共聚物由氯乙烯、醋酸乙烯、乙烯醇組成。

性質與性能

基本性質

    其大致含量為氯乙烯88%、醋酸乙烯5%、乙烯醇7%（羥基含量2.6%），平均分子量約為27000，K值約為46。

耐化學性

    VAH-W對PET、樹脂底漆、紙張、PVC、ABS、預處理的PE和OPP有着優異的附着力。VAH-W樹脂的特性是與其他成膜物質有非常好的相容性。如醇酸樹脂、聚氨酯彈性體、異氰酸酯樹脂、環氧聚合物、三聚氰胺樹脂、脲醛等。因此常與其他成膜物質共同配製，以改善塗料性能，增強塗料的附着力、柔韌性、堅韌性、硬度和耐化學性。由於樹脂中含有羥基官能團，它可用氨基樹脂或異氰酸酯預聚物固化，從而增大漆膜的硬度、耐溶劑性、耐化學品性以及防潮樹脂的性能。

溶解性

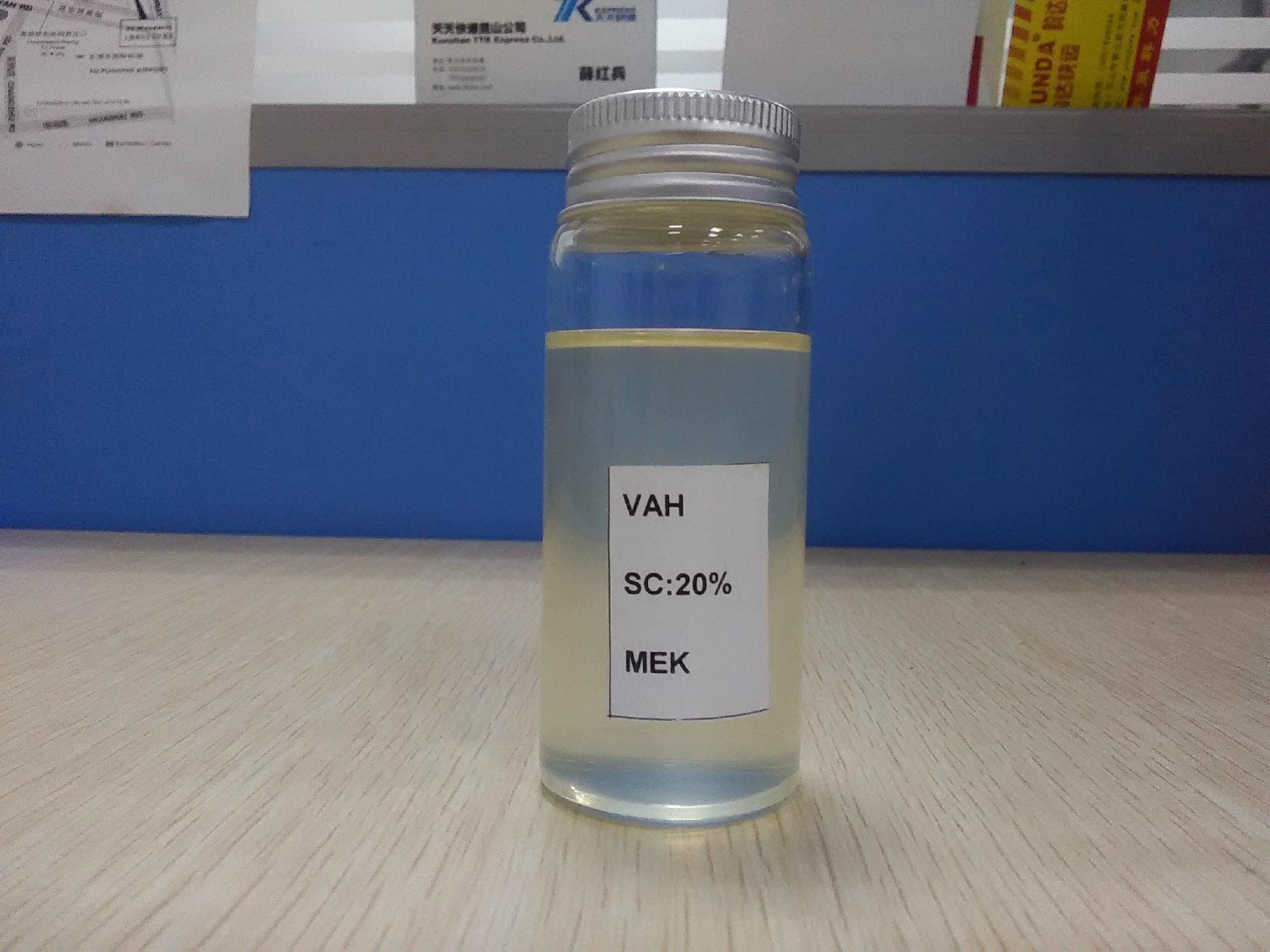

    酮類對VAH-W是特別好的溶劑，而酯類溶劑相對較弱。氯化烴如二氯乙烷和1,2-二氯乙烷可以完全溶解VAH-W，而三氯乙烷和四氯乙烷只能使其溶脹。芳香烴對VAH-W有很好的溶脹作用，一般與酮類溶劑配比使用，它可溶于相對強的溶劑/稀釋劑組合中，如50%酮和50%芳烴，產生含固量22-25%的樹脂溶液。

典型應用

VAH-W在木器塗料的典型應用有：

●亮光面漆    ●耐刮漆       ●耐磨漆

●UV底漆     ●PE底漆

特殊性能

VAH-W由於含有特別適合木器漆體系用的結構，故柔韌性、相容性非常好，因此可應用於大部分的木器塗料系統，能提高塗料的耐磨、耐刮性能，賦予其良好的彈性，提升指紋不留痕性能，在啞光和亮光漆中，可消除或減少漆膜中的暗泡。

顏料和填料

VAH-W與塗料工業常用的顏料和填料的相容性很好。如果顏料中含有鐵和鋅，應當特別小心，建議在使用前必須預先進行測試。由於存在褪色的危險，因此在使用前必須預先進行測試。

穩定性

雖然VAH-W具有內在的抗熱和抗紫外線性，但是在某些情況下，用其改性的表面塗料化合物也需具有穩定性。環氧樹脂穩定劑通常可使材料具有抗熱性。如果需要一定的穩定性，我們推薦使用有機錫化合物。環氧樹脂與有機錫化合物混合后能產生協同增強效應。如果是戶外應用，建議添加耐光的紫外線穩定劑。在這種情況下，還應使用耐光的熱穩定劑（如無硫錫穩定劑）。如果穩定劑中含金屬成分，則必須格外注意它們在雙組份體系中會縮短儲存期。

加工

為了防止褪色，在溶液的制備及其隨後的產品儲存過程中應避免與鐵接觸，VAH-W應儲存在有內塗的容器中。溶解時，應儘量避免高速分散剪切，溫度控制在50℃以內。
