一、概述

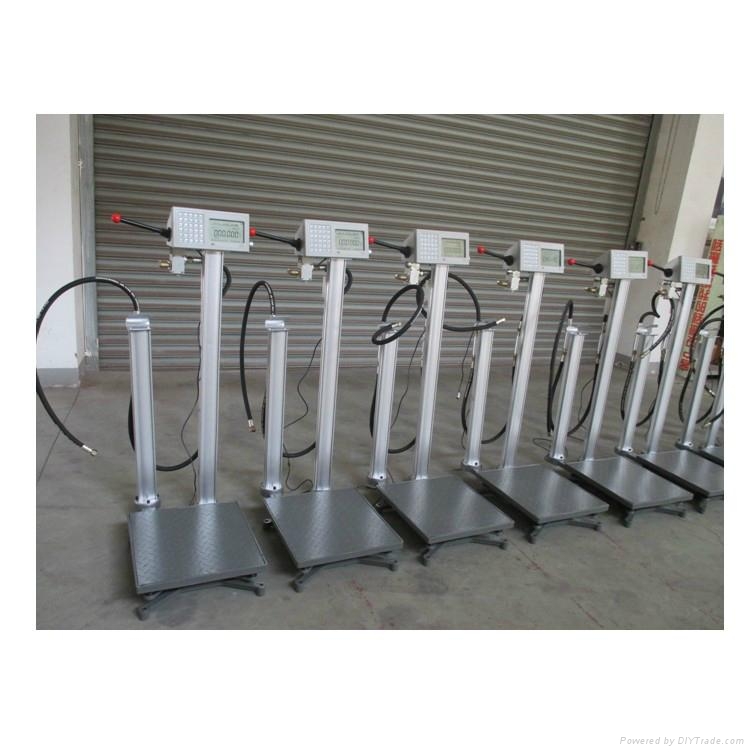

氣體灌裝電子秤採用大通徑耐污染型自動切斷閥，較好地解決了同類產品電磁閥常見的易堵塞的缺陷。靈巧的機電連動裝置可用電池驅動，符合本質安全型防爆要求，克服了同類產品需鋪設防爆交流電源管路的麻煩。整體結構設計緊湊合理，外形美觀漂亮；安全可靠，不會給用戶帶來任何不安全因素；安裝使用簡單直觀，即裝即用，用戶無需專門的培訓和學習，也無需複雜的維護和保養。

二、性能參數

• 准 確 度：3級
• 最小稱量：2千克
• 最大稱量：300千克
• 分 度 數：3000
• 分 度 值：100g
• 工作壓力：0～1.6MPa
• 閥門壽命：不小於2年
• 適用灌裝介質：液化石油氣和其它防爆要求不高于ExibⅡCT4等級的液化氣體

三、產品結構

1、部件組成

• ——秤台：用於放置待充裝氣瓶
• ——充氣槍管：用於和氣瓶閥門連接

• ——槍架：用於放置充氣槍
• ——手柄：控制充氣閥打開，按下手柄，充氣閥打開氣瓶即可充氣
• ——功能按鍵

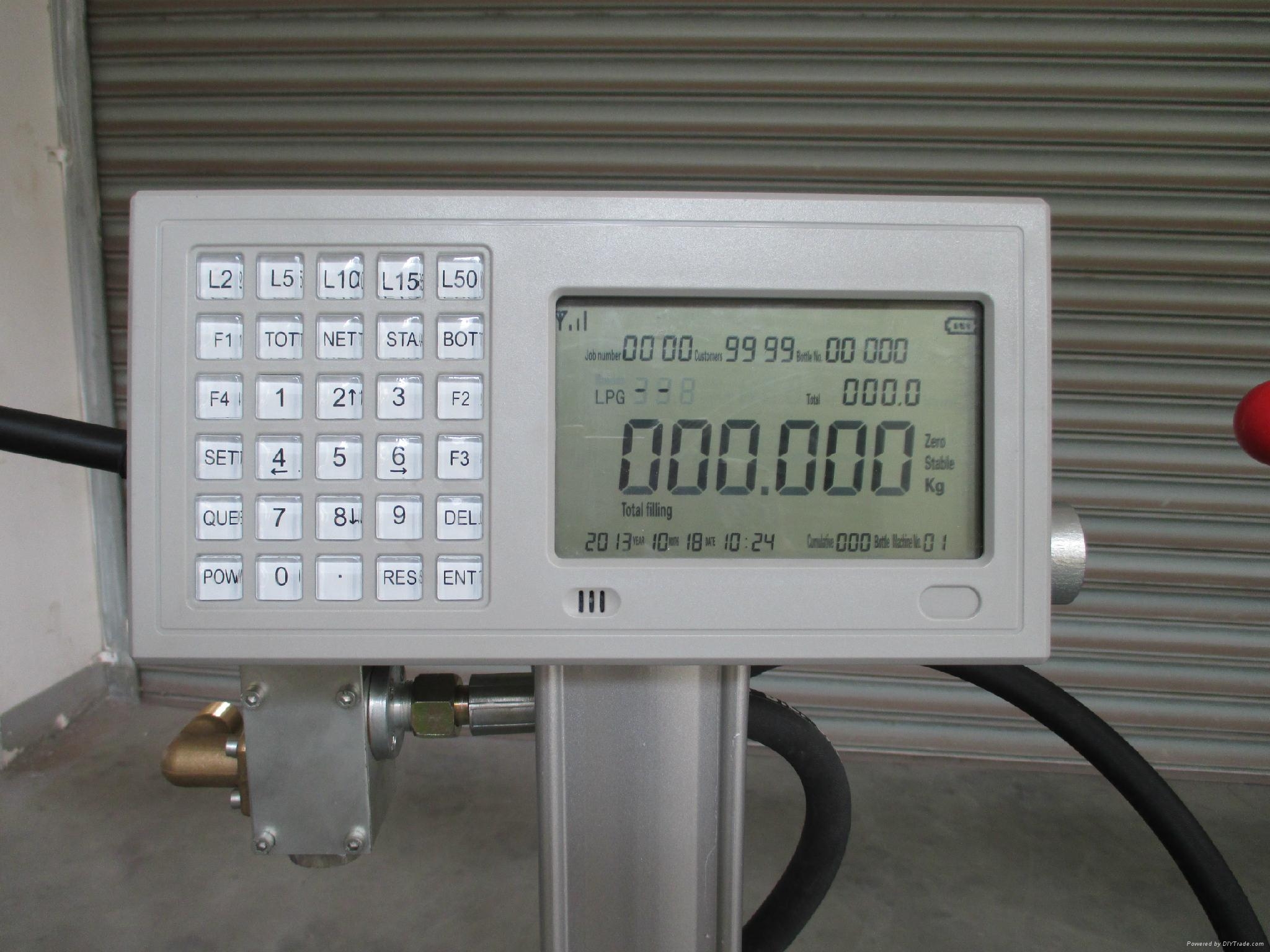

• ——顯示控制部件：用於充氣閥的切斷，氣瓶充裝的顯示控制
• ——液晶顯示屏：顯示充裝信息
• ——電池筒：放置防爆鋰電池
• ——無線模塊：存放灌裝數據，將數據以無線發射方式發送到基站
• ——固定支架：用於固定顯示控制部件和秤台
• ——U型連接管：用於連接充氣槍管和閥門出氣管
• ——緊急切斷按鈕：人為控制充氣閥的關閉后，充裝過程中按此按鈕，充氣閥關閉
• ——AD通訊接口：9芯航空插座，用於連接AD盒
• ——無線通訊接口：7芯航空插座，用於連接無線通訊模塊
• ——充氣閥出氣口
• ——充氣閥：控制氣瓶充氣的閥門
• ——連接管（短）：用於連接U型管和閥門
• ——充氣閥進氣口
• ——AD盒：連接傳感器和顯示控制部件
• ——並帽：用於調節管路接頭，保証U型連接管兩頭平行
• ——管路接頭：其中一個連接U型皮管和槍管，另一個連接U型皮管和短連接管
