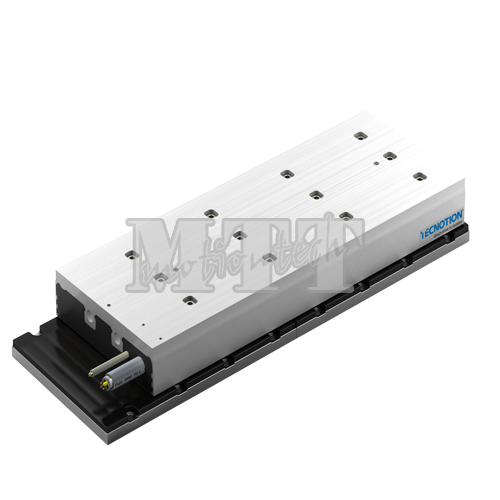

TECNOTION TBW系列有鐵芯直線電機
| 型號： | TBW |
|---|---|
| 品牌： | TECNOTION |
| 原產地： | - |
| 類別： | 電子、電力 / 電氣控制系統 |
| 標籤︰ | tecnontion , 直線電機 , 馬達 |
| 單價： |
-
|
| 最少訂量： | - |
產品描述
TBW系列是TB系列的變體，帶有水冷。它的特點是有一個完全整合、非常有效的冷卻系統，能使該系列電機達到比標準版本電機更高的連續推力，並且在保持亞微米級定位精度同時能承受極端的加速。因為熱不是消散到機械結構中去的，所以它特別適合存在散熱問題的應用。
規 格
| 參數 | 符號 | 單位 | TBW18 | TBW30 | TBW45 | |||||||||||||||
| 繞組類型 | N | S | N | S | N | S | ||||||||||||||
| 電機類型，最大相-相電壓 | 3相同步有鐵心, 400Vac rms (600Vdc) | |||||||||||||||||||
| 極限推力（溫升是10℃/s時） | Fu | N | 2700 | 4500 | 6750 | |||||||||||||||
| 峰值推力（溫升是6℃/s時） | Fp | N | 2400 | 4000 | 6000 | |||||||||||||||
| 水冷時連續推力 * | Fcw | N | 1200 | 2000 | 3000 | |||||||||||||||
| 空冷時連續推力 * | Fc | N | 1140 | 1900 | 2850 | |||||||||||||||
| 最大速度 ** | vmax | m/s | 3 | 6 | 2.5 | 6 | 2.5 | 6 | ||||||||||||
| 電機推力常數 | K | N/Arms | 186 | 90 | 225 | 93 | 225 | 93 | ||||||||||||
| 電機常數 | S | N2/W | 2580 | 4300 | 6450 | |||||||||||||||
| 極限電流 | Iu | Arms | 19.6 | 41 | 27 | 65 | 41 | 98 | ||||||||||||
| 峰值電流 | Ip | Arms | 15 | 31.1 | 20.7 | 50 | 31 | 75 | ||||||||||||
| 水冷時連續電流 * | Icw | Arms | 6.5 | 13.4 | 8.9 | 21.5 | 13.4 | 32.3 | ||||||||||||
| 相-相峰值反向電動勢 | Bemf | V/m/s | 152 | 76 | 183 | 76 | 183 | 76 | ||||||||||||
| 電阻/相 * | Rph | Ω | 4.4 | 1 | 3.9 | 0.66 | 2.6 | 0.44 | ||||||||||||
| 電感/相 | Lph | mH | 35 | 8 | 31 | 5 | 21 | 3 | ||||||||||||
| 電氣時間常數 * | τe | ms | 8 | 8 | 8 | |||||||||||||||
| 最大連續功耗 | Pc | W | 726 | 1209 | 1804 | |||||||||||||||
| 熱阻 | Rth | °C/W | 0.1 | 0.06 | 0.04 | |||||||||||||||
| 熱時間常數 * | τth | s | 87 | 87 | 87 | |||||||||||||||
| 水冷流量 | Φw | l/min | 3.1 | 5.2 | 7.8 | |||||||||||||||
| 水冷壓降 | ∆Pw | bar | 1 | 1.5 | 2.5 | |||||||||||||||
| 溫度傳感器 | PTC 1kΩ / KTY 83-122 | |||||||||||||||||||
| 動子重量 | W | kg | 7.3 | 12.3 | 18.2 | |||||||||||||||
| 動子長度 | L | mm | 344 | 580 | 852 | |||||||||||||||
| 電機吸引力 | Fa | N | 4900 | 8300 | 12450 | |||||||||||||||
| 磁極距 NN | τ | mm | 24 | 24 | 24 | |||||||||||||||
| 電纜質量 | m | kg/m | 0.3 | 0.3 | 0.3 | |||||||||||||||
| 電源電纜類型 | d | mm (AWG) | 11.9 (14) | 16.9 (10) | ||||||||||||||||
| 溫度傳感器電纜類型 | d | mm (AWG) | 4.3 (26) | |||||||||||||||||
|
* 這些值只適用於當安裝面在20°C且電機在最大連續電流下驅動時，如果在您的應用中這些值不同，請檢查我們的選型軟件。 ** 實際值依賴於母線電壓。請檢查選型軟件中的F/V圖表。
|
||||||||||||||||||||
資料下載
 Tecnotion TBW系列有鐵心直線電機規格與尺寸圖 |
