1、主要指標

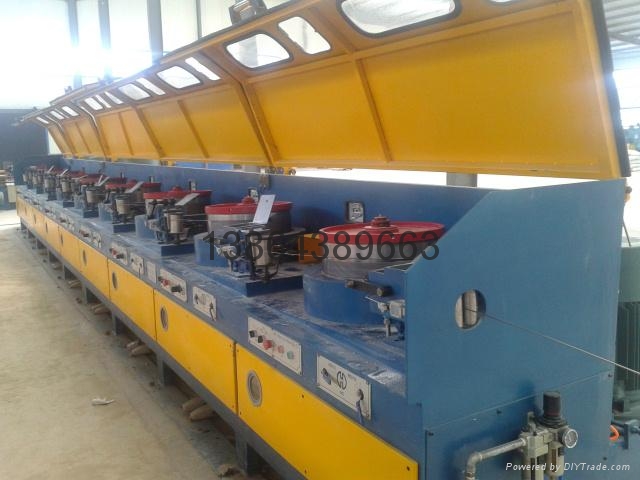

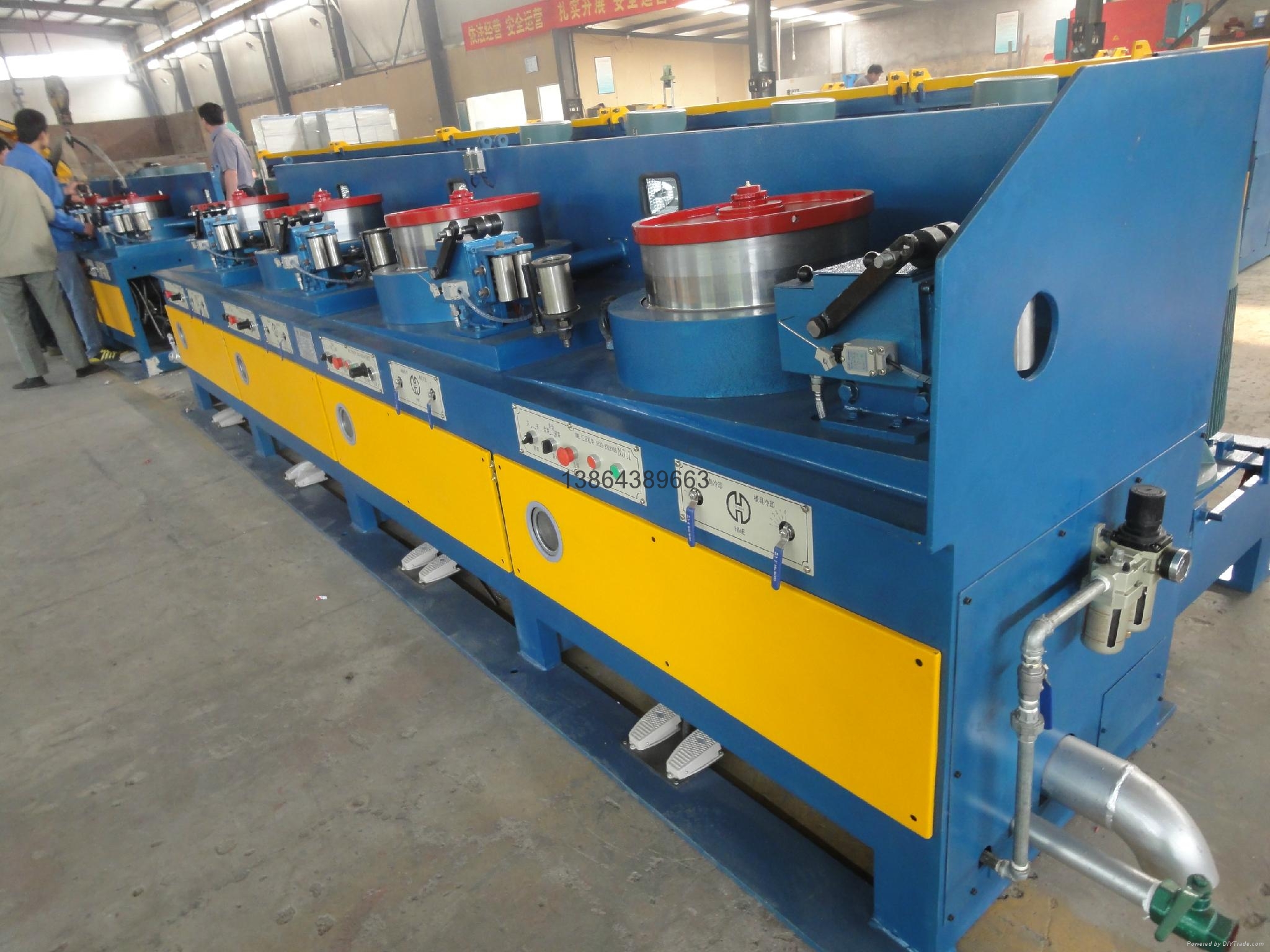

（1）拉絲機配置6--8個卷筒，卷筒直徑為400mm，生產φ1.2mm焊絲用6聯拉絲機組，生產φ0.8 mm焊絲用8聯拉絲機組。

（2）盤條進線直徑：        φ2.2mm ；

（3）出線直徑：            φ0.8 mm～φ1.2mm；

（4）最大速度 ( m/s):      15m/s，變頻調速；

（5）主機功率11KW、收線機功率11KW；放線機無動力（採用阻尼放線形式）

2、設備配置及說明：

2.1拉絲機機架：

（1）機架的面板和底板均用20mm鋼板，採用二氧化碳氣保焊絲焊接工藝。

（2）機架前部設水、電、氣控制按鈕和緊急制動裝置。

（3）防護罩全部封閉設計。

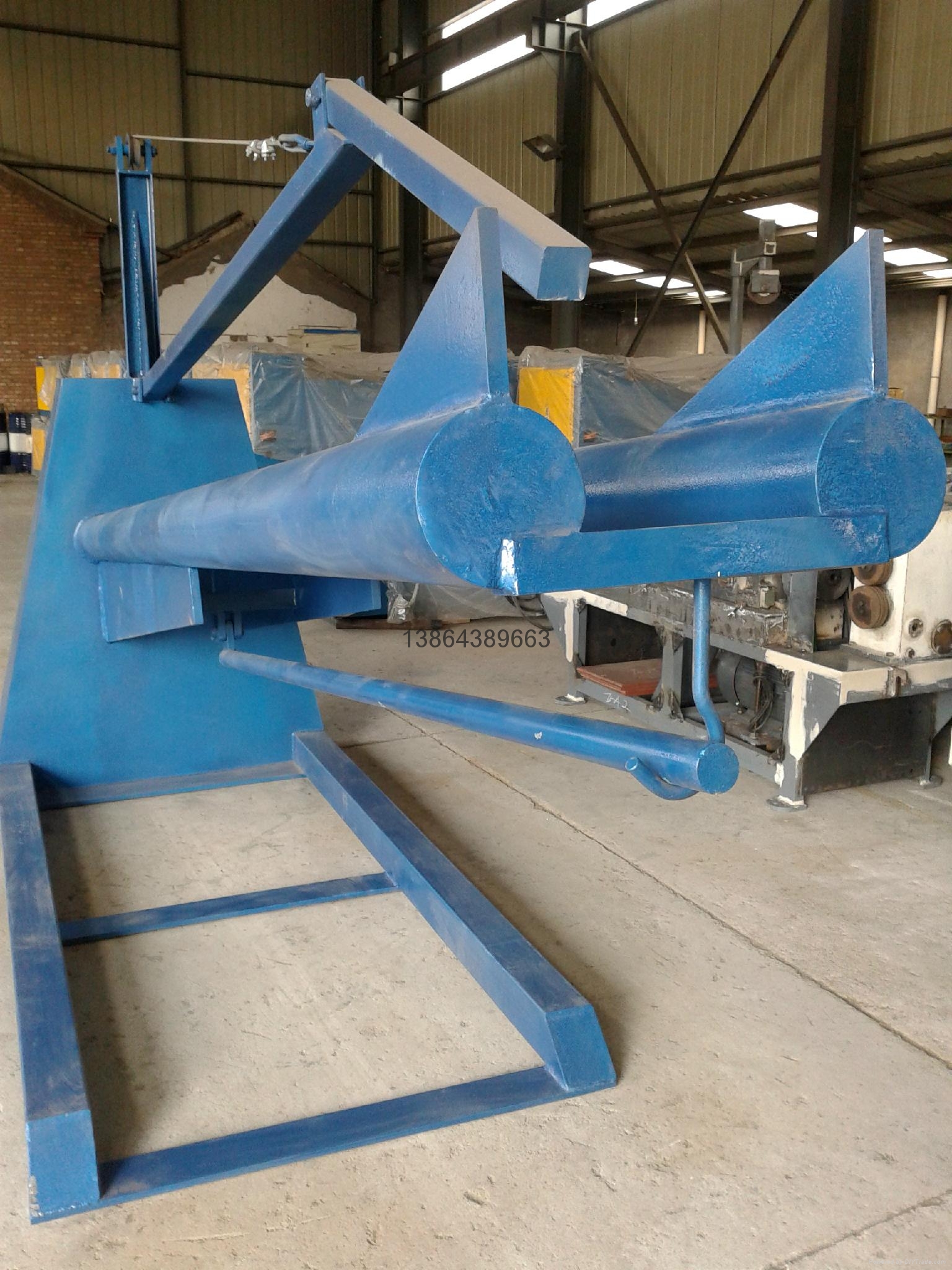

2.2  760放線機：

（1）工字輪夾持：氣動頂（頂進、頂退）。

（2）工字輪支持：雙錐（無軸式）。

（3）剎車方式：氣動剎車。

（4）速度控制：阻尼放線。

（5）安全裝置：有安全防護門，工字輪頂起裝置、側移、氣路失壓時頂尖有鎖緊裝置，以免造成人身傷害。

2.3  卷筒直徑400mm，ZG45鋼，工作表面噴塗碳化鎢硬質合金粉，硬度達HRC60以上，卷筒使用保用1年。卷筒自除垢窄縫式水冷，卷筒冷卻水設透明玻璃觀察鏡。

2.4模盒：採用焊接件、安裝合理、上下左右可調、模具水冷、設有壓線裝置，減小線的振動。

2.5 調諧輥：採用氣動反張力調諧，張力可調；傳感器採用角位移非接觸方式，

2.6傳動形式：採用傳動效率高的一級或兩級強力窄V帶傳動

2.7收線系統：

（1）主傳動採用傳動效率高使用壽命長的窄V組帶形式；

（2）帶氣動剎車及氣動頂緊裝置，工字輪支持；雙錐（無軸式）

（3）速度：變頻電機調速，與主機配套；

（4）排線採用採用光桿排線；

（5）有推拉式安全防護門，工字輪頂起裝置、側移、氣路失壓時頂尖有鎖緊裝置。

2.8控制系統描述：

   工作方式：全部實現數字化控制，採用高檔次的元器件，抗干擾能力強，運算快，每機台設有點動、前聯動、后聯動、啟動、停止、緊停等功能，主操作台人機界面具有長度預置顯示、速度預置顯示、故障查詢、設備狀態顯示、配模等功能。

3、外購件及標準件選型：

（1）變頻器：採用匯川變頻器。

（2）電機：採用曲阜金升變頻電動機或同等質量的電機。

（3）軸承：採用LYC。

（4）PLC：採用西門子S7--200系列。

（5）傳感器：上海蘭寶產品。

（6）繼電器等低壓電氣：正泰產品。

（7）觸摸屏：無錫信捷7寸彩屏。

（8）進線空開、銅排、控制電源、導線等選擇合理的規格。

（9）櫃體：GGD標準櫃體。
