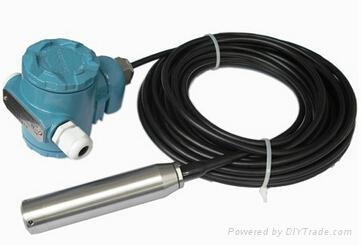

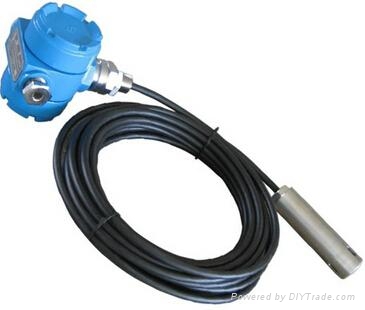

擴散硅液位變送器
1、概述
選用進口擴散硅壓力芯片製成，當外界液位發生變化時，壓力作用在不鏽鋼隔離膜片上，通過隔離硅油傳遞到擴散硅壓力敏感元件上引起電橋輸出電壓變化，經過精密的補償技術、信號處理技術、轉換成標準的電流信號。該電流信號的變化正比于液位的變化。
2、特點
1)使用被測介質廣氾，可測油、水及與316不鏽鋼兼容的糊狀物，具有一定的防腐能力。
2)高準確度、高穩定性、選用進口原裝傳感器，線性好，溫度穩定性高。
3)體積小、重量輕、安裝、調試、使用方便
4)不鏽鋼全封閉外殼，防水好。
4)不鏽鋼全封閉外殼，防水好。
3、技術指標
| 測量範圍 |
0.5-100m |
通電電纜材料 |
聚氯乙烯 PVC |
| 精 度 |
0.5 級 |
供電電壓 |
12-36VDC |
| 負載電阻 |
≤ 750 Ω |
輸出信號 |
4-20mA |
| 使用環境溫度 |
0-70 ℃ |
長期穩定性 |
0.3 ％ F.S/ 年 |
| 外殼保護等級 |
IP65 |
溫度漂移 |
0.3 ％ F.S ℃ |
| 外殼材料 |
鋁合金 |
絕緣電阻 |
＞ 20MΩ |
| 直 徑 |
34mm |
|
|
4、 工作原理
當被測介質（液體）的壓力作用於傳感器時，壓力傳感器將壓力信號轉換成電信號，經差分放大和輸出放大器放大，最後經 V/A 電壓電流轉換成與被測介質（液體）的液位壓力成線性對應關係的 4-20mA 標準電流輸出信號。
5、 型號選擇
|
液 位 變 送 器選型舉例
|
| TY-YB 1 1 B 1 N 1 |
| 現場指示形式 |
1 |
現場無指示 |
| 2 |
100 ％等分刻度指示 |
| 3 |
液晶顯示 |
| 測 量 范 圍 |
1 |
0-1m |
| 2 |
0-5m |
| 3 |
0-10m |
| 4 |
0-20m |
| 5 |
0-35m |
| 6 |
0-70m |
| 7 |
0-210m |
| 精 度 等 級 |
B |
0.25 ％ F.S |
| C |
0. 5 ％ F.S |
| 傳 感 器 結 構 |
1 |
節流型 |
| 2 |
防阻塞型 |
| 防 爆 方 式 |
N |
普通不防爆 |
| I |
本安防爆 |
| 結 構 形 式 |
1 |
投入式 |
| 2 |
直杆式 |
| 3 |
螺紋式 |
| 4 |
法蘭式 |
| 5 |
防腐式 |
|
